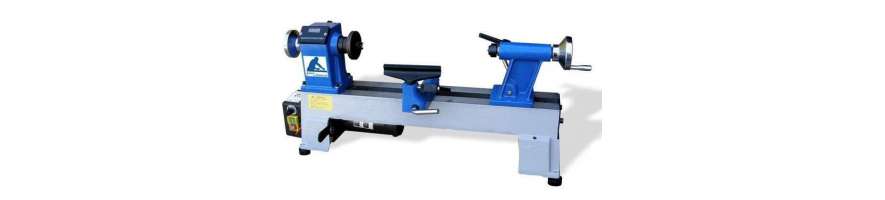

Ersatzteile für Jean l’ébéniste und Holzprofi Mini-Drechselbänke

Diese Kategorie enthält Ersatzteile für Mini-Drechselbänke von Jean l’ébéniste und Holzprofi. Das aktuelle Sortiment konzentriert sich vor allem auf die Jean l’ébéniste MC0430VD mit mehreren elektrischen und mechanischen Komponenten. Zusätzlich sind ein Riemen für Holzprofi MC1420VF sowie einige Teile für verschiedene kleine Tisch-Drechselbänke gelistet. Insgesamt sind derzeit zwölf Artikel vorhanden. Maßgeblich ist immer die Kompatibilitätsangabe der einzelnen Artikelseite.

Ersatzteile für die Jean l’ébéniste MC0430VD

Die MC0430VD ist das am stärksten vertretene Modell. Angeboten werden Potentiometer 10000183, eine Elektronikplatine der Drehzahlregelung mit 14 x 9,5 cm, Kohlebürsten, ein Ersatzmotor mit 15-mm-Welle, Lager 6005RS Position 4 und Poly-V-Riemen 3PJ686. Diese Teile gehören zu unterschiedlichen Funktionsbereichen. Ein einzelnes Symptom beweist daher nicht automatisch den Defekt eines bestimmten Bauteils.

Drehzahlregelung, Potentiometer und Elektronikplatine

Potentiometer und Elektronik der Drehzahlregelung steuern die Motordrehzahl. Bei schwankender Drehzahl oder einer nicht normal reagierenden Bedienung ist nicht zwangsläufig die Platine defekt. Potentiometer, Verkabelung, Motor und Anschlüsse müssen ebenfalls berücksichtigt werden. Elektrische Arbeiten nur bei gezogenem Netzstecker und gegebenenfalls durch Fachpersonal durchführen.

Motor, Kohlebürsten und Lager 6005RS

Geliefert werden können ein Ersatzmotor mit 15-mm-Welle, Kohlebürsten und ein Lager 6005RS. Kohlebürsten sind Verschleißteile eines Kollektormotors. Ein verschlissenes Lager kann Spiel, Geräusche oder rauen Lauf verursachen. Da Geräusche und Vibrationen verschiedene Ursachen haben können, sollten die angrenzenden Teile vor dem Austausch kontrolliert werden.

Poly-V-Riemen 3PJ686 und Antrieb

Der Poly-V-Riemen 3PJ686 ist unter anderem für Jean l’ébéniste MC0430VD angegeben. Er überträgt die Bewegung zwischen den vorgesehenen Riemenscheiben. Risse, Beschädigung oder Bruch erfordern einen Austausch. Ungewöhnlich schneller Verschleiß kann jedoch auf Probleme mit Riemenscheiben, Ausrichtung oder Spannung hinweisen. Deshalb den gesamten Antrieb prüfen.

Riemen für die Holzprofi MC1420VF Drechselbank

Ein weiterer Riemen ist ausdrücklich für die Holzprofi MC1420VF Drechselbank gelistet. Er darf nicht mit dem 3PJ686 der MC0430VD verwechselt werden. Riemen mit gleicher Grundfunktion können sich in Profil, Länge und Anwendung unterscheiden. Entscheidend sind genaue Maschinenbezeichnung und Produktangaben.

Reitstock, Mitnehmer und mitlaufende Körnerspitze

Zur Auswahl gehören außerdem ein Reitstock für Mini-Drechselbänke, ein Mitnehmer und eine mitlaufende Körnerspitze. Der Reitstock trägt verschiedene Zubehörteile und stützt Werkstücke beim Drechseln zwischen Spitzen. Der Mitnehmer überträgt die Drehbewegung, während die mitlaufende Spitze das andere Werkstückende unterstützt. Aufnahme und Kompatibilität müssen zur Maschine passen.

KJD20-Schalter und Austreibstange

Außerdem finden Sie einen KJD20-Schalter für verschiedene Holzbearbeitungsmaschinen und eine Austreibstange mit 8 mm Durchmesser und 6-mm-Ende. Bei Schaltern reichen Gehäuseform und Bezeichnung nicht immer aus: Klemmen, Verdrahtung, elektrische Werte und Befestigung müssen stimmen. Auch die Maße der Austreibstange sind mit der Maschine zu vergleichen.

Was sollte vor der Bestellung geprüft werden?

Schwankende Drehzahl kann auf die Regelung hinweisen, aber auch Motor oder Anschlüsse können beteiligt sein. Vibrationen können durch Lager, Antrieb, Zubehör oder das Werkstück entstehen. Schlechter Motorlauf rechtfertigt eine Kontrolle der Kohlebürsten, doch neue Bürsten beheben keinen anderen elektronischen oder mechanischen Fehler. Maschine trennen und auf Spiel, Erwärmung, Kabelschäden, Riemenverschleiß und lose Befestigungen prüfen.

Passendes Ersatzteil mit Referenz und Explosionszeichnung finden

Lesen Sie zuerst die exakte Modellbezeichnung vom Typenschild ab. Für MC0430VD gibt es eindeutige Angaben wie Potentiometer 10000183, Lager 6005RS Position 4 und Riemen 3PJ686. Nutzen Sie vorhandene Explosionszeichnungen. Bei Platinen Abmessungen und Anschlüsse, bei Motoren Befestigung und Wellendurchmesser vergleichen. Eine optische Ähnlichkeit allein reicht nicht.

Vorbeugende Wartung einer kleinen Drechselbank

Regelmäßige Reinigung und Sichtkontrolle erleichtern die Fehlersuche. Halten Sie Lüftungsöffnungen und zugängliche Antriebsbereiche frei von Staub, prüfen Sie den Riemenzustand und achten Sie auf neue Lageroder Motorgeräusche. Vor dem Drechseln müssen Zubehör und Werkstück sicher befestigt sein. Nach dem Austausch elektrischer oder mechanischer Antriebsteile Schutzabdeckungen wieder montieren und die Funktion vorsichtig kontrollieren. Eine unbekannte Störung sollte nicht durch übermäßige Riemenspannung oder längeren Betrieb eines überhitzenden beziehungsweise ungewöhnlich funkenden Motors übergangen werden.

Elektronische und mechanische Fehler voneinander unterscheiden

Bei der MC0430VD ist es besonders wichtig, elektrische und mechanische Ursachen nicht zu vermischen. Reagiert die Drehzahlregelung nicht korrekt, können Potentiometer, Platine, Verkabelung oder Motor beteiligt sein. Entsteht dagegen ein mahlendes oder drehzahlabhängiges Geräusch, sollten auch Lager und Antrieb kontrolliert werden. Ein beschädigter Poly-V-Riemen kann die Kraftübertragung beeinträchtigen, erklärt aber keinen Defekt der elektronischen Regelung. Umgekehrt löst eine neue Elektronikplatine keinen mechanischen Fehler an Riemen oder Lager. Notieren Sie deshalb vor dem Ausbau, wann der Fehler auftritt: direkt beim Start, nur unter Last, bei bestimmten Drehzahlen oder dauerhaft. Diese Beobachtungen erleichtern die Eingrenzung und helfen, unnötigen Teiletausch zu vermeiden.

Originalteil vor dem Ausbau dokumentieren

Fotografieren Sie vor dem Zerlegen die Einbaulage, Steckverbindungen und den Verlauf des Riemens. Markieren Sie elektrische Leitungen nur dann, wenn dies eindeutig und sicher möglich ist. Bewahren Sie das ausgebaute Originalteil bis zum Abschluss der Reparatur auf. Bei einer Platine sind Abmessungen und Anschlüsse wichtig, bei einem Motor zusätzlich Welle und Befestigung, bei einer mechanischen Spitze oder einem Reitstock die Aufnahme. Diese Dokumentation ist besonders hilfreich, wenn eine Maschine im Laufe ihrer Produktionszeit verändert wurde.

ACHTUNG: Kompatibilität vor dem Kauf prüfen

ACHTUNG: Prüfen Sie VOR DEM KAUF sorgfältig die Liste der kompatiblen Maschinen auf jeder Artikelseite.
Bei manchen Ersatzteilen reicht die Modellbezeichnung nicht aus, da der Hersteller Komponenten während der Produktion ändern kann.
Im Zweifel senden Sie uns Modell, Monat und Jahr der Herstellung sowie Seriennummer vor der Bestellung.

Lebensdauer der Mini-Drechselbank verlängern

Probois Machinoutils erweitert das Angebot an Ersatzteilen für Jean l’ébéniste und Holzprofi Mini-Drechselbänke laufend. Fehlt das benötigte Teil, senden Sie Modell, Foto des Typenschilds, Bilder des Originalteils und möglichst die Positionsnummer der Explosionszeichnung. Eine genaue Identifikation reduziert Fehlbestellungen und ermöglicht den gezielten Austausch des tatsächlich defekten Bauteils.
