Obere Blattklemme für die Dekupiersägen Holzprofi SC560 und Bernardo SS560N. Dieses Bauteil dient zur sicheren Befestigung des Sägeblattes im oberen Arm der Maschine und sorgt für eine stabile und präzise Führung beim Sägen.
Der Klemmenhalter Position 9 für die Dekupiersägen Holzprofi SC560 und Bernardo SS560N dient zur Aufnahme der Blattklemme und sorgt für eine stabile und präzise Befestigung des Sägeblattes während der Arbeit.

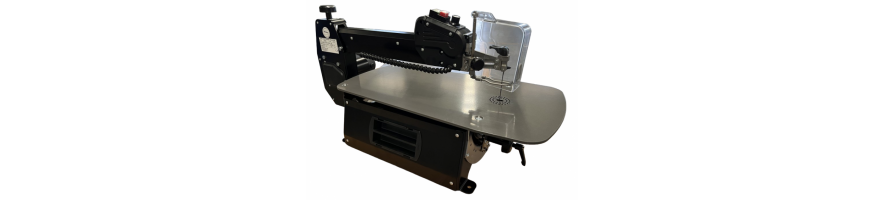

Diese Kategorie enthält drei Ersatzteile für die Holzprofi SC560 Dekupiersäge, alle für die Sägeblattbefestigung: obere Klemme, untere Klemme Position 2 und Klemmhalter Position 9. Die Artikelseiten nennen auch Bernardo SS560N. Nicht gelistete Teile werden nicht als verfügbar dargestellt.
Die SC560 verwendet 130-mm-Sägeblätter mit glatten Enden ohne Stifte. Beide Enden müssen vor dem Spannen sicher geklemmt sein. Die Maschine arbeitet mit 550 bis 1550 Hüben/min, hat eine angegebene Ausladung von 558 mm und schneidet bis 50 mm.
Die obere Sägeblattklemme hält das obere Blattende im Arm. Ist sie beschädigt oder verformt und hält ein korrekt eingesetztes Blatt nicht mehr, kann sie ersetzt werden. Auch Blatteinführung und angrenzende Klemmteile prüfen.
Die untere Klemme Position 2 hält das andere Blattende. Die Positionsnummer erleichtert die Zuordnung in der Explosionszeichnung. Bewegt sich das Blatt beim Spannen, Klemme und Montage kontrollieren.
Der Klemmhalter Position 9, Probois HJPDSC560-009, nimmt die Klemme auf und positioniert sie. Klemme und Halter sind getrennte Teile. Bei Spiel einer intakten Klemme auch Halter und Befestigung prüfen.
Vor Arbeiten am Blatt Netzstecker ziehen. Beide Enden des 130-mm-Blatts korrekt einführen, bevor Spannung aufgebaut wird. Schräges oder zu kurzes Einspannen kann trotz intakter Teile schlechten Halt verursachen. Freien Blattlauf vor dem Start prüfen.
Klemmen bei Rissen, Verformung, Verschleiß oder schlechtem Halt prüfen. Bei Spiel auch den Halter kontrollieren. Wiederholter Bruch an der Befestigung rechtfertigt eine Prüfung, doch auch Spannung, Blattart und Montage berücksichtigen.
Ein rutschendes Blatt kann durch verschlissene Klemme, falsches Einsetzen, zu geringe Klemmung oder ungeeignetes Blatt entstehen. Häufiger Bruch kann auch mit Spannung oder Arbeitsweise zusammenhängen. Ursache vor dem Teiletausch eingrenzen.
Maschine trennen, Original und Ersatz vergleichen und Einbaulage dokumentieren. Sägemehl aus dem Klemmbereich entfernen. Neue Klemmen nicht bearbeiten, um sie passend zu machen. Halt bei ausgeschalteter Maschine prüfen.
Die Explosionszeichnung zeigt untere Klemme Position 2 und Halter Position 9. Obere Klemme mit Originalmontage vergleichen. Typenschild, Herstellungsdatum und Seriennummer helfen bei möglichen Produktionsänderungen.
Klemmbereich sauber und trocken halten. Keine Mittel verwenden, die die Reibung zwischen Blatt und Klemme verringern. Bei jedem Blattwechsel beide Befestigungen prüfen. Stark beschädigte Teile ersetzen statt übermäßig anzuziehen.
ACHTUNG: VOR DEM KAUF die Kompatibilitätsliste jeder Artikelseite prüfen.
Bei Produktionsänderungen reicht die Modellbezeichnung allein eventuell nicht aus.
Im Zweifel Modell, Monat/Jahr der Herstellung und Seriennummer mitteilen.
Probois Machinoutils erweitert das SC560-Ersatzteilsortiment schrittweise. Für nicht gelistete Teile senden Sie Modell, Typenschildfoto, Bilder des Originals und möglichst die Positionsnummer der Explosionszeichnung.
