Testa mobile per mini tornio per legno Scheppach, Holzmann e Jean l'ébéniste
Potenziometro ref 10000183 per tornio per legno Holzmann D460FXL e Jean l'ébéniste MC0430VD
Scheda elettronica 14x9,5 cm per il variatore del tornio per legno Jean l'ébéniste MC0430VD
Punta ad artiglio per al tornio Kity TAB660 e Scheppach DM460T
Punto girevole per tornio per legno Kity TAB660 e Scheppach DM460T e altri mini torni per legno (riferimento 9-11)
Cuscinetto per torni per legno jean l'ébéniste MC0430VD
Coppia di carboni per mini tornio per legno Jean l'ébéniste MC0430VD e Holzmann D460FXL
Interruttore KJD20 per diverse macchine per la lavorazione del legno
Cintura Poly V3PJ686 per mini tornio per legno
Motore di ricambio per mini torni per legno Holzmann D460FXL e Jean l'ébéniste MC040VD con azionamento a velocità variabile
Asta diametro 8 mm (punta 6 mm) per svitare il mandrino - Per mini tornio per legno

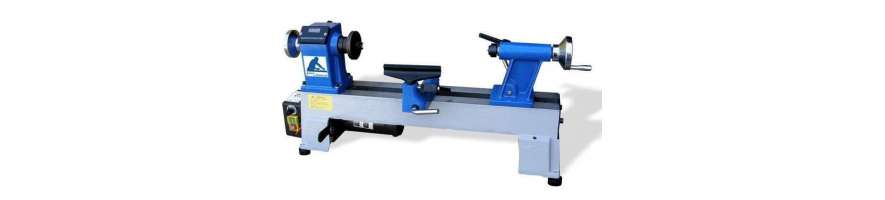

Questa categoria raccoglie ricambi per mini torni per legno Jean l’ébéniste e Holzprofi. L’offerta attuale è soprattutto dedicata al Jean l’ébéniste MC0430VD, con diversi componenti elettrici e meccanici specifici. È presente anche una cinghia per Holzprofi MC1420VF e alcuni componenti utilizzati su vari mini torni da banco. Attualmente la categoria comprende dodici prodotti. La compatibilità va sempre verificata nella singola scheda e non dedotta soltanto dall’aspetto del ricambio.
Il MC0430VD è il modello maggiormente rappresentato. Sono disponibili potenziometro 10000183, scheda elettronica del variatore 14 x 9,5 cm, carboncini, motore di ricambio con albero da 15 mm, cuscinetto 6005RS posizione 4 e cinghia Poly-V 3PJ686. Questi componenti intervengono in zone differenti della macchina, quindi un singolo sintomo non identifica automaticamente il pezzo guasto.
Il potenziometro e l’elettronica del variatore partecipano alla regolazione della velocità. Se il regime diventa irregolare o il comando non risponde normalmente, la scheda non è necessariamente l’unica possibile causa. Vanno considerati anche potenziometro, cablaggio, motore e connessioni. Gli interventi elettrici devono essere eseguiti con macchina scollegata e, quando necessario, da personale competente.
Sono proposti un motore di ricambio con albero da 15 mm, carboncini e cuscinetto 6005RS. I carboncini sono componenti soggetti a usura nei motori a collettore. Un cuscinetto usurato può presentare gioco, rumore o rotazione irregolare. Rumori e vibrazioni possono però avere cause diverse: controllate i componenti associati prima di sostituire motore, cuscinetto o carboncini.
La cinghia Poly-V 3PJ686 è indicata, tra le compatibilità, per Jean l’ébéniste MC0430VD. Trasmette il movimento tra le pulegge previste dalla macchina. Crepe, deterioramento o rottura richiedono la sostituzione, ma un’usura insolitamente rapida può indicare problemi di pulegge, allineamento o tensione. Controllate quindi l’intera trasmissione.
Una seconda cinghia è specificamente proposta per il tornio per legno Holzprofi MC1420VF. Non va confusa con la 3PJ686 del MC0430VD. Due cinghie con la stessa funzione generale possono differire per profilo, lunghezza e applicazione. Utilizzate sempre la sigla esatta della macchina e i dati della scheda prodotto.
La categoria comprende inoltre una contropunta completa per mini tornio, un trascinatore e una contropunta rotante. La contropunta sostiene accessori e pezzi lavorati tra le punte; il trascinatore comunica la rotazione al pezzo, mentre la punta rotante sostiene l’estremità opposta. Attacco e compatibilità devono corrispondere al tornio e al montaggio previsto.
Sono presenti anche un interruttore KJD20 per diverse macchine per legno e un’asta di espulsione diametro 8 mm con estremità da 6 mm. Per un interruttore, forma esterna e nome non bastano sempre: terminali, collegamenti, caratteristiche elettriche e fissaggio devono corrispondere. Anche le dimensioni dell’asta vanno confrontate con la macchina.
Una velocità instabile può orientare verso il variatore, ma possono essere coinvolti anche motore o connessioni. Vibrazioni possono provenire da cuscinetto, trasmissione, accessorio montato male o pezzo in lavorazione. Un motore irregolare può richiedere il controllo dei carboncini, ma la loro sostituzione non risolve un guasto elettronico differente. Scollegate il tornio e controllate gioco, surriscaldamento, cavi, cinghia e fissaggi.
Partite dalla sigla esatta sulla targhetta. Per MC0430VD sono disponibili riferimenti precisi come potenziometro 10000183, cuscinetto 6005RS posizione 4 e cinghia 3PJ686. Utilizzate manuale ed esploso quando disponibili. Per una scheda confrontate dimensioni e connessioni; per un motore controllate fissaggio e albero. Non ordinate soltanto da una fotografia simile.
Pulizia e controllo visivo periodici facilitano la diagnosi. Mantenete libere da polvere le aperture di ventilazione e le zone accessibili della trasmissione, controllate la cinghia e ascoltate eventuali nuovi rumori di cuscinetti o motore. Prima del lavoro assicuratevi che accessori e pezzo siano fissati correttamente. Dopo la sostituzione di un componente elettrico o della trasmissione rimontate le protezioni e controllate con prudenza il funzionamento. Non compensate un guasto non identificato aumentando eccessivamente la tensione della cinghia o continuando a usare un motore che si surriscalda o produce scintille anomale.
Sul MC0430VD è utile separare con metodo le possibili cause elettriche da quelle meccaniche. Se la regolazione della velocità non risponde correttamente, possono essere coinvolti potenziometro, scheda, cablaggio o motore. Se invece compare un rumore legato alla rotazione, vanno controllati anche cuscinetto e trasmissione. Una cinghia Poly-V danneggiata può compromettere la trasmissione ma non spiega un guasto della regolazione elettronica; allo stesso modo, una scheda nuova non risolve un problema meccanico di cinghia o cuscinetto. Prima dello smontaggio annotate quando compare il difetto: all’avviamento, sotto carico, a determinate velocità o in modo permanente. Queste informazioni aiutano a evitare sostituzioni inutili.
Prima di smontare fotografate posizione dei componenti, collegamenti e percorso della cinghia. Conservate il pezzo originale fino alla conclusione della riparazione. Per una scheda elettronica sono importanti dimensioni e connettori; per un motore occorre confrontare anche albero e fissaggio; per contropunta, trascinatore o altri elementi meccanici bisogna verificare il tipo di attacco. Questa documentazione è utile soprattutto quando uno stesso modello ha ricevuto modifiche nel corso della produzione e permette di fornire informazioni più precise in caso di richiesta di compatibilità.
ATTENZIONE: PRIMA DELL’ACQUISTO, controllate attentamente l’elenco delle macchine compatibili indicato in ogni scheda prodotto.
Per alcuni ricambi, il solo modello non basta a garantire la compatibilità perché il costruttore può modificare i componenti durante la produzione.
In caso di dubbio comunicateci modello esatto, mese e anno di fabbricazione e numero di serie prima dell’ordine.
Probois Machinoutils amplia progressivamente la gamma di ricambi per mini torni Jean l’ébéniste e Holzprofi. Se il componente non compare, inviate modello, foto della targhetta, immagini del pezzo originale e numero di posizione dell’esploso se disponibile. Un’identificazione precisa evita ordini inadatti e permette di sostituire soltanto il componente realmente difettoso.
