Descriptif général du tour à métaux Bernardo Standard 150 Basic - 400V :

• Machine très pratique à vis-mère et barre de chariotage pour le taraudage et l'avance automatique
• Banc rompu amovible pour l'usinage des pièces de grand diamètre
• Banc prismatique massif nervuré pour minimiser les oscillations

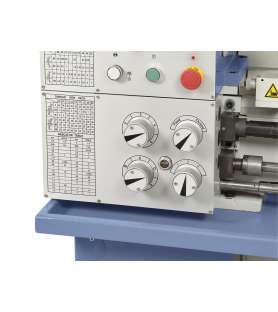

• Commandes de réglage de vitesse et d'avance simples, accessibles et précises
• Banc prismatique fortement nervuré à glissière trempée par induction et rectifiée
• Décalage de la poupée mobile de ± 10 mm pour l'usinage de pièces coniques
• Poupée mobile à levier de serrage, manivelle à graduation fine réglable (0,04 mm)
• Poupée mobile, poupée fixe et tous les guidages sont réglables
• Chariot supérieur graduée (0,02 mm), pivotante à ± 45°

Le tour à métaux Bernardo Standard 150 Basic - 400V est livré avec :

• Mandrin 3 mors DK11-160 mm / D4
• Mandrin indépendant 200 mm / D4, DIN 55029
• Lunette fixe - passage maxi ø 60 mm
• Lunette mobile - passage maxi ø 60 mm
• Flasque de montage 250 mm
• Tourelle 4 positions
• Protecteur de tourelle 4 positions
• Limiteur de couple
• Guide longitudinal micrométrique
• Bac à copeaux
• Carter de protection
• 2 forets de centrage
• Appareil à retomber dans le pas pour filetage
• Cône de réduction
• Éclairage LED
• Pignons interchangeables
• Moteur à frein magnétique norme CE
• Socle
• Outillage de service

Caractéristiques techniques du tour à métaux Bernardo Standard 150 Basic - 400V :

• Entrepointes : 1000 mm
• Hauteur de pointe : 165 mm
• Diamètre usinable au-dessus du banc : 330 mm
• Diamètre usinable sous le banc rompu* : 430 mm
• Diamètre usinable au-dessus du chariot : 180 mm
• Largeur de banc : 180 mm
• Passage de broche : 40 mm
• Cône de broche : DIN 55029, D1-4
• Plage de vitesses de rotation : (9) 75 - 1400 tr/min
• Avances longitudinales : (40) 0,053 - 1,29 mm/tr
• Avances transversales : (40) 0,013 - 0,31 mm/tr
• Filetages métriques : (32) 0,4 - 7 mm
• Filetages pouces : (36) 4 - 60 tpi
• Course du fourreau de contre-pointe : 110 mm
• Cône du fourreau de contre-pointe : CM 3
• Puissance en continu S1 100 % : 1,5 kW (400 V)
• Puissance S6 40 % 2,2 kW (400 V)
• Dimensions machine (L x P x H) : 1600 x 700 x 1280 mm
• Poids (env.) : 455 kg
• * Longueur de banc rompu amovible : 220 mm
