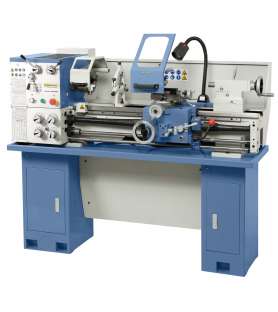

Descrizione generale del tornio per metalli Bernardo Standard 150 Basic - 400V :

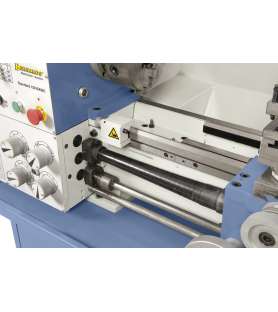

• Macchina molto pratica con vite madre e barra girevole per maschiatura ed avanzamento automatico
• Banco spezzato estraibile per la lavorazione di particolari di grande diametro
• Banco prismatico nervato massiccio per ridurre al minimo le oscillazioni
• Comandi di regolazione della velocità e dell'avanzamento semplici, accessibili e precisi
• Banco prismatico fortemente nervato con slitta temprata ad induzione e rettificata
• Offset della contropunta di ±10 mm per la lavorazione di pezzi conici
• Contropunta con leva di bloccaggio, manovella con graduazione fine regolabile (0,04 mm)
• La fantina mobile, la fantina fissa e tutte le guide sono regolabili
• Carrello superiore graduato (0,02 mm), girevole ± 45°

Il tornio per metalli Bernardo Standard 150 Basic - 400V viene fornito con :

• Mandrino a 3 griffe DK11-160 mm / D4
• Mandrino indipendente 200 mm / D4, DIN 55029
• Ghiera fissa - passaggio massimo ø 60 mm
• Ghiera mobile - passaggio massimo ø 60 mm
• Flangia di montaggio 250 mm
• Torretta a 4 posizioni
• Protezione torretta a 4 posizioni
• Limitatore di coppia
• Guida longitudinale micrometrica
• Vassoio per trucioli
• copertura di sicurezza
• 2 punte di centraggio
• Dispositivo per ricadere nella fase di infilatura
• Cono di riduzione
• Illuminazione a LED
• Ingranaggi intercambiabili
• Motore con freno magnetico standard CE
• Seminterrato
• Strumenti di servizio

Caratteristiche tecniche del Tornio per metalli Bernardo Standard 150 Basic - 400V :

• Tra i punti: 1000 mm
• Altezza punta: 165 mm
• Diametro lavorabile sopra il bancale: 330 mm
• Diametro lavorabile sotto il bancale rotto*: 430 mm
• Diametro lavorabile sopra il carro: 180 mm
• Larghezza banco: 180 mm
• Distanza del mandrino: 40 mm
• Cono mandrino: DIN 55029, D1-4
• Intervallo di velocità di rotazione: (9) 75 - 1400 giri/min
• Avanzamenti longitudinali: (40) 0,053 - 1,29 mm/giro
• Avanzamenti trasversali: (40) 0,013 - 0,31 mm/giro
• Filettature metriche: (32) 0,4 - 7 mm
• Filettature in pollici: (36) 4 - 60 tpi
• Corsa della canna della contropunta: 110 mm
• Cono della contropunta: CM 3
• S1 Potenza continua al 100%: 1,5 kW (400 V)
• Potenza S6 40% 2,2 kW (400 V)
• Dimensioni macchina (L x P x A): 1600 x 700 x 1280 mm
• Peso (circa): 455 kg
• * Lunghezza panca rotta rimovibile: 220 mm
