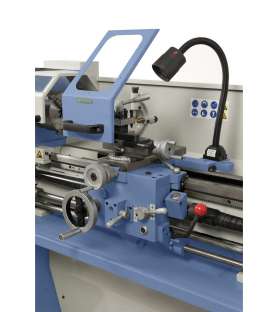

Allgemeine Beschreibung der Bernardo Standard 150 Basic - 400V Metalldrehmaschine :

• Sehr praktische Maschine mit Leitspindel und Wendestange zum Gewindeschneiden und automatischen Vorschub
• Abnehmbare gebrochene Bank zur Bearbeitung von Teilen mit großem Durchmesser
• Massive, gerippte Prismenbank zur Minimierung von Schwingungen
• Einfache, leicht zugängliche und präzise Bedienelemente zur Geschwindigkeits- und Vorschubeinstellung
• Stark verrippte Prismenbank mit induktionsgehärtetem und geschliffenem Schlitten
• Reitstockversatz von ±10 mm zur Bearbeitung konischer Teile
• Reitstock mit Klemmhebel, Kurbel mit einstellbarer Feinteilung (0,04 mm)
• Verschiebbarer Spindelstock, fester Spindelstock und alle Führungen sind verstellbar
• Abgestufter Oberwagen (0,02 mm), schwenkbar ± 45°

Die Metalldrehmaschine Bernardo Standard 150 Basic – 400 V wird geliefert mit :

• 3-Backenfutter DK11-160 mm / D4
• Einzelfutter 200 mm / D4, DIN 55029
• Feste Lünette – maximaler Durchgang ø 60 mm
• Bewegliche Lünette – maximaler Durchgang ø 60 mm
• Montageflansch 250 mm
• Revolver mit 4 Positionen
• Turmschutz mit 4 Positionen
• Drehmomentbegrenzer
• Mikrometrische Längsführung
• Chipstablett
• Schutzabdeckung
• 2 Zentrierbohrer
• Vorrichtung zum Zurückfallen in die Stufe zum Einfädeln
• Reduktionskegel
• LED-Beleuchtung
• Auswechselbare Zahnräder
• CE-Standard-Magnetbremsmotor
• Keller
• Service-Tools

Technische Eigenschaften der Metalldrehmaschine Bernardo Standard 150 Basic – 400 V :

• Zwischen Punkten: 1000 mm
• Spitzenhöhe: 165 mm
• Bearbeitbarer Durchmesser über dem Bett: 330 mm
• Bearbeitbarer Durchmesser unter dem gebrochenen Bett*: 430 mm
• Bearbeitbarer Durchmesser über dem Schlitten: 180 mm
• Bankbreite: 180 mm
• Spindelabstand: 40 mm
• Spindelkegel: DIN 55029, D1-4
• Drehzahlbereich: (9) 75 - 1400 U/min
• Längsvorschübe: (40) 0,053 - 1,29 mm/U
• Quervorschübe: (40) 0,013 - 0,31 mm/U
• Metrische Gewinde: (32) 0,4 - 7 mm
• Zollgewinde: (36) 4 - 60 tpi
• Reitstockpinolenweg: 110 mm
• Reitstockpinolenkegel: CM 3
• S1 100 % Dauerleistung: 1,5 kW (400 V)
• S6-Leistung 40 % 2,2 kW (400 V)
• Maschinenabmessungen (L x T x H): 1600 x 700 x 1280 mm
• Gewicht (ca.): 455 kg
• * Länge der abnehmbaren gebrochenen Bank: 220 mm
