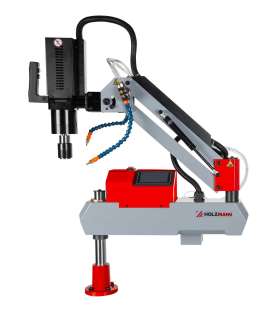

Bras de taraudage électrique Holzmann GSM30E_R30 pour taraudage jusqu'à M30

Le bras de taraudage électrique Holzmann GSM30E_R30 est une machine professionnelle puissante conçue pour réaliser rapidement et avec précision des filetages intérieurs sur des pièces métalliques. Avec sa capacité importante, son moteur de 1200 W, son bras articulé et sa commande par écran tactile, il constitue une solution particulièrement intéressante pour les ateliers de mécanique, de maintenance, de fabrication et de construction métallique.

Le GSM30E_R30 offre une capacité de taraudage de M3 à M30 dans l'acier et jusqu'à M36 dans l'aluminium. Il est ainsi adapté aussi bien aux filetages courants qu'aux travaux nécessitant des tarauds de grandes dimensions.

Son bras articulé permet de déplacer facilement la tête de taraudage entre différents points de travail sans avoir à repositionner constamment la pièce, ce qui représente un avantage important pour les pièces lourdes, volumineuses ou comportant plusieurs trous à tarauder.

Capacité de taraudage M3 à M30 dans l'acier

Avec une capacité allant de M3 à M30 dans l'acier, le Holzmann GSM30E_R30 couvre une plage de taraudage particulièrement importante. Pour les travaux dans l'aluminium, la capacité maximale atteint M36.

Cette large plage de travail permet d'utiliser le bras de taraudage pour de nombreuses applications : fabrication mécanique, maintenance industrielle, construction métallique, réalisation de châssis, assemblage de structures ou fabrication de composants nécessitant des filetages intérieurs.

Le GSM30E_R30 est particulièrement intéressant pour les ateliers qui souhaitent disposer d'une seule machine capable de couvrir aussi bien les taraudages de dimensions courantes que des diamètres beaucoup plus importants.

Puissant moteur de 1200 W en 230 V

Le Holzmann GSM30E_R30 est équipé d'un moteur S1 de 1200 W. Cette puissance est adaptée à son importante capacité de taraudage pouvant atteindre M30 dans l'acier.

La machine fonctionne sous 230 V / 50 Hz, ce qui permet son installation dans de nombreux ateliers sans nécessiter une alimentation triphasée 400 V.

Cette combinaison entre puissance élevée et alimentation 230 V rend le GSM30E_R30 particulièrement intéressant pour les ateliers recherchant une grande capacité de taraudage tout en conservant une alimentation électrique monophasée.

Vitesse réglable de 0 à 200 tr/min

La vitesse de rotation du GSM30E_R30 est réglable de 0 à 200 tr/min. Cette plage permet d'adapter la vitesse au diamètre du taraud, au matériau travaillé et aux conditions de taraudage.

La possibilité de travailler à faible vitesse est particulièrement importante avec les tarauds de grand diamètre, pour lesquels une vitesse adaptée contribue à maîtriser correctement l'opération de taraudage.

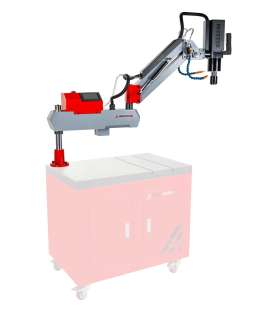

Bras articulé avec une portée maximale de 1100 mm

Le bras articulé du Holzmann GSM30E_R30 offre une portée maximale de 1100 mm. Cette grande zone de travail permet d'atteindre différents points sur une même pièce sans devoir déplacer celle-ci après chaque opération.

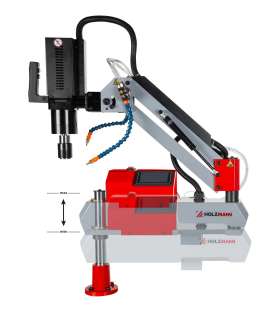

Le réglage en hauteur atteint également 520 mm, permettant d'adapter la position de travail aux dimensions et à la configuration des pièces à tarauder.

Cette grande liberté de mouvement constitue un avantage important pour les ateliers travaillant sur des pièces lourdes ou volumineuses, ainsi que pour les opérations nécessitant plusieurs taraudages répartis sur une même pièce.

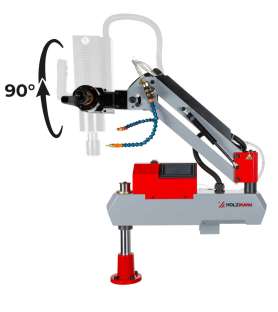

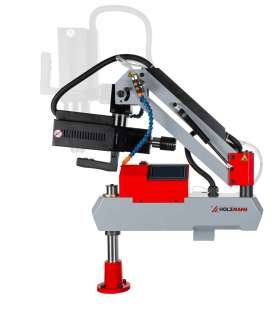

Tête de taraudage orientable à 90°

La tête de taraudage du GSM30E_R30 peut être orientée jusqu'à 90°. Associée au bras articulé, cette possibilité augmente la polyvalence de la machine et permet d'adapter la position du taraud aux différentes configurations de travail.

Le bras est également équipé d'une poignée facilitant sa manipulation et le positionnement de la tête au-dessus du point à tarauder.

Écran tactile pour régler les paramètres de taraudage

Le Holzmann GSM30E_R30 est équipé d'un écran tactile permettant de configurer les paramètres nécessaires au travail, notamment la taille du filetage et la profondeur de taraudage.

Cette commande centralisée simplifie le réglage de la machine et facilite son adaptation aux différentes opérations réalisées dans l'atelier.

L'écran tactile est particulièrement pratique lors des travaux répétitifs nécessitant de reproduire plusieurs taraudages avec des paramètres identiques.

Mode de taraudage manuel ou automatique

Le GSM30E_R30 propose deux modes de fonctionnement afin de s'adapter au type de travail à effectuer.

• Mode manuel : le fonctionnement avant et arrière peut être commandé manuellement par l'opérateur.
• Mode automatique : lorsque la profondeur de taraudage présélectionnée est atteinte, la machine déclenche automatiquement le retour.

Le mode automatique est particulièrement intéressant pour les travaux répétitifs et le taraudage de trous borgnes, puisqu'il permet de définir la profondeur de travail avant l'opération.

Porte-tarauds avec embrayage à friction

Le Holzmann GSM30E_R30 est livré avec un jeu de porte-tarauds équipé d'un embrayage à friction. Ce système contribue à limiter les contraintes excessives appliquées au taraud pendant le travail.

Le système de changement des porte-tarauds facilite également le passage d'une dimension de filetage à une autre, ce qui constitue un avantage important lorsque plusieurs diamètres sont utilisés au cours d'une même journée de travail.

Système de refroidissement air-huile

Le GSM30E_R30 dispose d'un dispositif de refroidissement air-huile destiné à accompagner les opérations de taraudage.

Le système fonctionne avec une pression de service comprise entre 6 et 8 bar. La lubrification et le refroidissement sont particulièrement importants lors du taraudage des métaux afin de réduire les frottements et l'échauffement au niveau de l'outil et de la pièce.

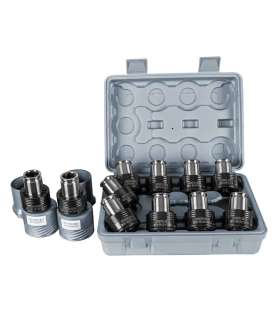

Porte-tarauds fournis avec le Holzmann GSM30E_R30

Le GSM30E_R30 est livré avec un ensemble de porte-tarauds couvrant une large plage de filetages métriques :

• DIN 371 : M6, M8 et M10
• DIN 376 : M12, M14, M16, M18, M20, M24, M27 et M30

Cette dotation permet d'exploiter une grande partie de la capacité de la machine dès son installation dans l'atelier.

Les avantages du bras de taraudage Holzmann GSM30E_R30

• Capacité de taraudage de M3 à M30 dans l'acier
• Capacité jusqu'à M36 dans l'aluminium
• Puissant moteur S1 de 1200 W
• Alimentation 230 V / 50 Hz
• Vitesse réglable de 0 à 200 tr/min
• Bras articulé offrant une portée jusqu'à 1100 mm
• Réglage en hauteur jusqu'à 520 mm
• Tête de taraudage orientable jusqu'à 90°
• Écran tactile de commande
• Mode manuel et mode automatique
• Adapté au taraudage de trous borgnes
• Porte-tarauds avec embrayage à friction
• Système de refroidissement air-huile
• Pression de fonctionnement du refroidissement : 6 à 8 bar
• Poignée facilitant la manipulation du bras
• Large jeu de porte-tarauds jusqu'à M30 inclus

Caractéristiques techniques du Holzmann GSM30E_R30

Un bras de taraudage puissant pour les ateliers professionnels

Le bras de taraudage électrique Holzmann GSM30E_R30 se distingue par sa capacité importante pouvant atteindre M30 dans l'acier et M36 dans l'aluminium. Son moteur de 1200 W, son bras articulé de grande portée et sa commande par écran tactile en font une solution adaptée aux ateliers réalisant régulièrement des opérations de taraudage.

Sa portée de 1100 mm et son réglage en hauteur de 520 mm facilitent le travail sur des pièces de grandes dimensions, tandis que les modes manuel et automatique permettent d'adapter le fonctionnement de la machine aux différentes opérations.

Avec son alimentation 230 V, son système de refroidissement air-huile et son large jeu de porte-tarauds fourni jusqu'à M30, le GSM30E_R30 constitue une solution professionnelle pour le taraudage régulier, les grandes dimensions de filetage et les travaux répétitifs en atelier.
