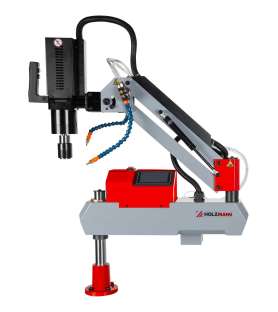

Elektrischer Gewindeschneidarm Holzmann GSM30E_R30 für Gewinde bis M30

Der elektrische Gewindeschneidarm Holzmann GSM30E_R30 ist eine leistungsstarke professionelle Maschine zum schnellen und präzisen Schneiden von Innengewinden in Metallwerkstücken. Mit seiner hohen Gewindeschneidkapazität, dem 1200-W-Motor, dem beweglichen Gelenkarm und der Touchscreen-Steuerung bietet er eine effiziente Lösung für mechanische Werkstätten, industrielle Instandhaltung, Metallbau und Fertigungsbetriebe.

Der GSM30E_R30 bietet eine Gewindeschneidkapazität von M3 bis M30 in Stahl und bis zu M36 in Aluminium. Damit eignet sich die Maschine sowohl für gängige metrische Gewinde als auch für anspruchsvollere Arbeiten mit Gewindebohrern größerer Abmessungen.

Durch den Gelenkarm lässt sich der Gewindeschneidkopf einfach zwischen verschiedenen Bearbeitungspositionen bewegen, ohne dass das Werkstück ständig neu positioniert werden muss. Dies ist besonders bei großen oder schweren Werkstücken sowie bei Bauteilen mit mehreren Gewindebohrungen von Vorteil.

Gewindeschneidkapazität M3 bis M30 in Stahl

Mit einer Kapazität von M3 bis M30 in Stahl deckt der Holzmann GSM30E_R30 einen besonders großen Bereich für professionelle Gewindeschneidarbeiten ab. Bei Aluminium reicht die maximale Gewindeschneidkapazität sogar bis M36.

Dieser große Arbeitsbereich ermöglicht zahlreiche Anwendungen im Maschinenbau, in der industriellen Instandhaltung, im Metallbau sowie bei der Herstellung von Bauteilen, Rahmen und Konstruktionen mit Innengewinden.

Der GSM30E_R30 eignet sich besonders für Werkstätten, die mit einer einzigen Maschine sowohl gängige Gewindegrößen als auch deutlich größere Gewindedurchmesser bearbeiten möchten.

Leistungsstarker 1200-W-Motor mit 230-V-Anschluss

Der Holzmann GSM30E_R30 ist mit einem leistungsstarken 1200-W-S1-Motor ausgestattet. Die Motorleistung ist auf die hohe Gewindeschneidkapazität von bis zu M30 in Stahl abgestimmt.

Die Maschine arbeitet mit einer 230-V-/50-Hz-Stromversorgung und kann dadurch in zahlreichen Werkstätten eingesetzt werden, ohne dass ein 400-V-Drehstromanschluss erforderlich ist.

Die Kombination aus hoher Gewindeschneidkapazität und 230-V-Anschluss macht den GSM30E_R30 besonders interessant für professionelle Werkstätten, die eine leistungsstarke Lösung mit einphasiger Stromversorgung suchen.

Einstellbare Drehzahl von 0 bis 200 U/min

Die Drehzahl des GSM30E_R30 lässt sich von 0 bis 200 U/min einstellen. Dadurch kann die Arbeitsgeschwindigkeit an den Durchmesser des Gewindebohrers, den zu bearbeitenden Werkstoff und die jeweiligen Arbeitsbedingungen angepasst werden.

Die Möglichkeit, mit niedrigen Drehzahlen zu arbeiten, ist insbesondere bei großen Gewindebohrern wichtig und ermöglicht eine bessere Kontrolle des Gewindeschneidvorgangs.

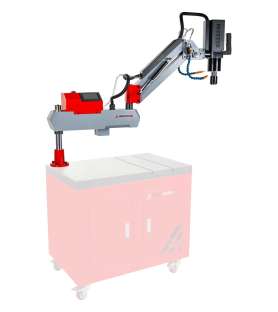

Gelenkarm mit bis zu 1100 mm Reichweite

Der Gelenkarm des Holzmann GSM30E_R30 bietet eine maximale Reichweite von 1100 mm. Der große Arbeitsbereich ermöglicht es, unterschiedliche Positionen auf demselben Werkstück zu erreichen, ohne das Bauteil nach jedem Gewindeschneidvorgang bewegen zu müssen.

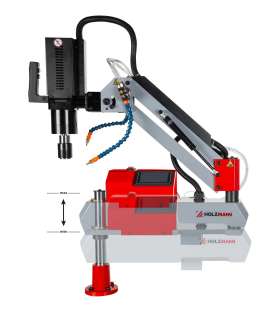

Zusätzlich bietet die Maschine eine Höhenverstellung von bis zu 520 mm. Dadurch kann die Arbeitsposition an unterschiedliche Werkstückgrößen und Bearbeitungssituationen angepasst werden.

Diese Bewegungsfreiheit ist besonders vorteilhaft bei großen oder schweren Werkstücken sowie bei Bauteilen, an denen mehrere Gewinde an unterschiedlichen Positionen hergestellt werden müssen.

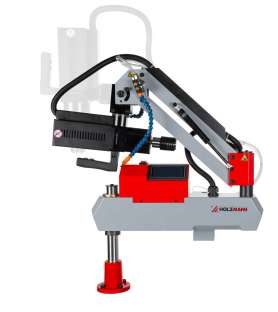

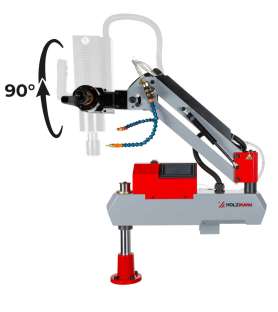

Bis 90° schwenkbarer Gewindeschneidkopf

Der Gewindeschneidkopf des GSM30E_R30 kann bis zu 90° geschwenkt werden. In Kombination mit dem Gelenkarm erhöht dies die Flexibilität der Maschine und ermöglicht eine Anpassung der Arbeitsposition an unterschiedliche Werkstückkonfigurationen.

Der Arm verfügt außerdem über einen Handgriff, der die Bewegung und präzise Positionierung des Gewindeschneidkopfes über der gewünschten Bearbeitungsstelle erleichtert.

Touchscreen zur Einstellung der Gewindeschneidparameter

Der Holzmann GSM30E_R30 verfügt über einen komfortablen Touchscreen, über den die für den Gewindeschneidvorgang erforderlichen Parameter eingestellt werden können, darunter Gewindegröße und Gewindetiefe.

Die zentrale Steuerung erleichtert die Einrichtung der Maschine und ermöglicht eine schnelle Anpassung an unterschiedliche Gewindeschneidarbeiten.

Besonders bei wiederkehrenden Bearbeitungen ist die Touchscreen-Steuerung praktisch, da mehrere Gewinde mit identischen Einstellungen hergestellt werden können.

Manueller und automatischer Gewindeschneidmodus

Der GSM30E_R30 bietet einen manuellen und einen automatischen Betriebsmodus und kann dadurch flexibel an unterschiedliche Gewindeschneidarbeiten angepasst werden.

• Manueller Modus: Vor- und Rücklauf werden vom Bediener manuell gesteuert.
• Automatischer Modus: Nach Erreichen der voreingestellten Gewindetiefe wird der Rücklauf automatisch eingeleitet.

Der automatische Modus ist besonders für wiederkehrende Arbeiten und das Schneiden von Sacklochgewinden geeignet, da die gewünschte Gewindetiefe vor Beginn der Bearbeitung eingestellt werden kann.

Schnellwechsel-Gewindebohrerhalter mit Rutschkupplung

Der Holzmann GSM30E_R30 wird mit einem umfangreichen Satz Schnellwechsel-Gewindebohrerhalter mit Rutschkupplung geliefert. Dieses System trägt dazu bei, übermäßige Belastungen des Gewindebohrers während der Bearbeitung zu begrenzen.

Das Schnellwechselsystem erleichtert zudem den Wechsel zwischen verschiedenen Gewindegrößen. Dies ist besonders praktisch in Werkstätten, in denen im Laufe eines Arbeitstages unterschiedliche Gewindedurchmesser bearbeitet werden.

Luft-Öl-Kühl- und Schmiersystem

Der GSM30E_R30 verfügt über ein Luft-Öl-Kühl- und Schmiersystem zur Unterstützung der Gewindeschneidarbeiten.

Das System arbeitet mit einem Betriebsdruck von 6 bis 8 bar. Eine geeignete Schmierung und Kühlung trägt beim Gewindeschneiden in Metall dazu bei, Reibung und Wärmeentwicklung zwischen Gewindebohrer und Werkstück zu reduzieren.

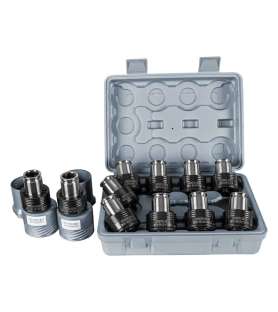

Gewindebohrerhalter im Lieferumfang des Holzmann GSM30E_R30

Der GSM30E_R30 wird mit einem umfangreichen Satz Gewindebohrerhalter für zahlreiche metrische Gewindegrößen geliefert:

• DIN 371: M6, M8 und M10
• DIN 376: M12, M14, M16, M18, M20, M24, M27 und M30

Damit kann bereits bei der Inbetriebnahme ein großer Teil des Gewindeschneidbereichs der Maschine genutzt werden.

Vorteile des elektrischen Gewindeschneidarms Holzmann GSM30E_R30

• Gewindeschneidkapazität von M3 bis M30 in Stahl
• Kapazität bis M36 in Aluminium
• Leistungsstarker 1200-W-S1-Motor
• Stromversorgung 230 V / 50 Hz
• Drehzahl einstellbar von 0 bis 200 U/min
• Gelenkarm mit bis zu 1100 mm Reichweite
• Höhenverstellung bis 520 mm
• Gewindeschneidkopf bis 90° schwenkbar
• Touchscreen-Steuerung
• Manueller und automatischer Betriebsmodus
• Geeignet zum Schneiden von Sacklochgewinden
• Schnellwechsel-Gewindebohrerhalter
• Gewindebohrerhalter mit Rutschkupplung
• Luft-Öl-Kühl- und Schmiersystem
• Betriebsdruck 6–8 bar
• Handgriff zur einfachen Positionierung des Arms
• Umfangreicher Satz Gewindebohrerhalter bis M30 im Lieferumfang

Technische Daten des Holzmann GSM30E_R30

Leistungsstarker Gewindeschneidarm für professionelle Werkstätten

Der elektrische Gewindeschneidarm Holzmann GSM30E_R30 zeichnet sich durch seine hohe Gewindeschneidkapazität von bis zu M30 in Stahl und M36 in Aluminium aus. Der 1200-W-Motor, der Gelenkarm mit großer Reichweite und die Touchscreen-Steuerung machen ihn zu einer leistungsfähigen Lösung für Werkstätten mit regelmäßigem Gewindeschneidbedarf.

Die Reichweite von 1100 mm und die Höhenverstellung von 520 mm erleichtern die Bearbeitung großer Werkstücke. Durch den manuellen und automatischen Betriebsmodus lässt sich die Maschine flexibel an unterschiedliche Gewindeschneidarbeiten anpassen.

Mit 230-V-Stromversorgung, Luft-Öl-Kühl- und Schmiersystem sowie einem umfangreichen Satz Gewindebohrerhalter bis M30 bietet der GSM30E_R30 eine professionelle Lösung für wiederkehrende Gewindeschneidarbeiten, große Gewindedurchmesser und anspruchsvolle Anwendungen in der Metallbearbeitung.
