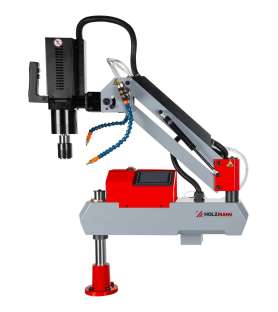

Braccio di maschiatura elettrico Holzmann GSM30E_R30 per filettature fino a M30
Il braccio di maschiatura elettrico Holzmann GSM30E_R30 è una macchina professionale potente, progettata per realizzare in modo rapido e preciso filettature interne su componenti metallici. Grazie all'elevata capacità di maschiatura, al motore da 1200 W, al braccio articolato e al touchscreen di controllo, rappresenta una soluzione efficiente per officine meccaniche, manutenzione industriale, carpenteria metallica e applicazioni di produzione.
Il GSM30E_R30 offre una capacità di maschiatura da M3 a M30 nell'acciaio e fino a M36 nell'alluminio. È quindi adatto sia alle filettature metriche più comuni sia alle lavorazioni più impegnative che richiedono maschi di grande diametro.
Il braccio articolato permette di spostare facilmente la testa di maschiatura tra diversi punti di lavoro senza dover riposizionare continuamente il pezzo. Questa caratteristica è particolarmente vantaggiosa per componenti grandi o pesanti e per pezzi che richiedono più fori filettati.
Capacità di maschiatura da M3 a M30 nell'acciaio
Con una capacità da M3 a M30 nell'acciaio, il Holzmann GSM30E_R30 copre un campo di lavoro particolarmente ampio per la maschiatura professionale. Nella lavorazione dell'alluminio, la capacità massima arriva fino a M36.
Questo ampio campo di utilizzo rende la macchina adatta a numerose applicazioni di meccanica generale, manutenzione industriale, carpenteria metallica, costruzione di telai e produzione di componenti che richiedono filettature interne.
Il GSM30E_R30 è particolarmente indicato per le officine che desiderano disporre di un'unica macchina capace di lavorare sia filettature di dimensioni comuni sia diametri decisamente più importanti.
Potente motore da 1200 W con alimentazione 230 V
Il Holzmann GSM30E_R30 è equipaggiato con un potente motore S1 da 1200 W, adatto all'elevata capacità di maschiatura della macchina, che raggiunge M30 nell'acciaio.
La macchina funziona con alimentazione 230 V / 50 Hz e può quindi essere installata in numerose officine senza richiedere una rete elettrica trifase a 400 V.
La combinazione tra elevata capacità di maschiatura e alimentazione a 230 V rende il GSM30E_R30 particolarmente interessante per le officine professionali che necessitano di una soluzione potente con alimentazione monofase.
Velocità regolabile da 0 a 200 giri/min
La velocità di rotazione del GSM30E_R30 è regolabile da 0 a 200 giri/min. La velocità può quindi essere adattata al diametro del maschio, al materiale lavorato e alle specifiche condizioni di maschiatura.
La possibilità di lavorare a basse velocità è particolarmente importante con maschi di grande diametro, per i quali una velocità adeguata permette un migliore controllo durante la lavorazione.

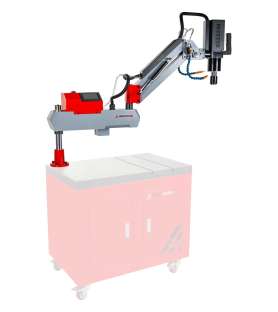

Braccio articolato con portata fino a 1100 mm
Il braccio articolato del Holzmann GSM30E_R30 offre una portata massima di 1100 mm. Questa ampia zona di lavoro consente di raggiungere diversi punti sullo stesso pezzo senza dover spostare il componente dopo ogni operazione di maschiatura.

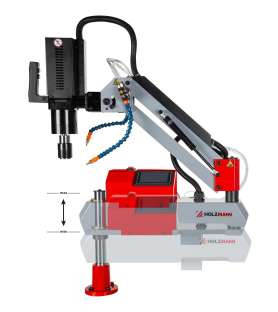

La macchina offre inoltre una regolazione in altezza fino a 520 mm, permettendo di adattare la posizione di lavoro alle dimensioni e alla configurazione dei diversi pezzi.
Questa libertà di movimento rappresenta un vantaggio importante per le officine che lavorano componenti grandi o pesanti e per le applicazioni che richiedono più filettature distribuite sullo stesso pezzo.

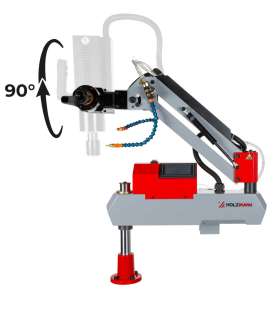

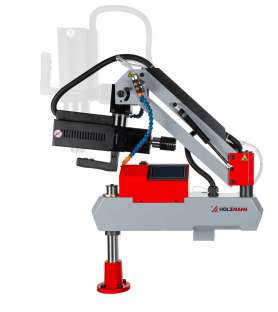

Testa di maschiatura orientabile fino a 90°
La testa di maschiatura del GSM30E_R30 può essere orientata fino a 90°. In combinazione con il braccio articolato, questa caratteristica aumenta la versatilità della macchina e permette di adattare la posizione di maschiatura alle diverse configurazioni di lavoro.
Il braccio è inoltre dotato di un'impugnatura che facilita lo spostamento e il posizionamento preciso della testa sopra il punto da lavorare.
Touchscreen per la regolazione dei parametri di maschiatura
Il Holzmann GSM30E_R30 dispone di un pratico touchscreen per impostare i parametri necessari alla lavorazione, tra cui la dimensione della filettatura e la profondità di maschiatura.
Il controllo centralizzato facilita la configurazione della macchina e permette di adattare rapidamente i parametri alle diverse operazioni di maschiatura.
Il touchscreen risulta particolarmente pratico nelle lavorazioni ripetitive che richiedono la realizzazione di più filettature con le stesse impostazioni.
Modalità di maschiatura manuale e automatica
Il GSM30E_R30 dispone di modalità di funzionamento manuale e automatica per adattarsi alle diverse applicazioni.
- Modalità manuale: l'avanzamento e il ritorno vengono controllati manualmente dall'operatore.
- Modalità automatica: una volta raggiunta la profondità di maschiatura preimpostata, la macchina avvia automaticamente il movimento di ritorno.
La modalità automatica è particolarmente utile per le lavorazioni ripetitive e per la maschiatura di fori ciechi, poiché permette di impostare la profondità di lavoro prima di iniziare l'operazione.
Portamaschi a cambio rapido con frizione di sicurezza
Il Holzmann GSM30E_R30 viene fornito con un'ampia selezione di portamaschi a cambio rapido con frizione di sicurezza. Questo sistema contribuisce a limitare le sollecitazioni eccessive applicate al maschio durante la lavorazione.
Il sistema di cambio rapido facilita inoltre il passaggio tra diverse dimensioni di filettatura, un vantaggio importante nelle officine che utilizzano diversi diametri di maschi durante la giornata di lavoro.
Sistema di raffreddamento e lubrificazione aria-olio
Il GSM30E_R30 dispone di un sistema di raffreddamento e lubrificazione aria-olio destinato ad accompagnare le operazioni di maschiatura.
Il sistema funziona con una pressione di esercizio compresa tra 6 e 8 bar. Una corretta lubrificazione e un adeguato raffreddamento contribuiscono a ridurre l'attrito e lo sviluppo di calore tra il maschio e il pezzo durante la lavorazione dei metalli.

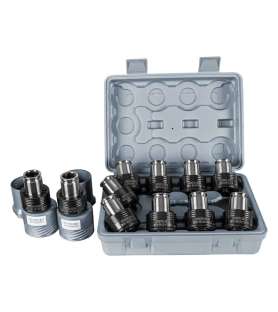

Portamaschi forniti con il Holzmann GSM30E_R30
Il GSM30E_R30 viene fornito con un ampio set di portamaschi per numerose dimensioni di filettature metriche:
- DIN 371: M6, M8 e M10
- DIN 376: M12, M14, M16, M18, M20, M24, M27 e M30
Questa dotazione consente di utilizzare fin dall'installazione una parte importante della capacità di maschiatura della macchina.
Vantaggi del braccio di maschiatura elettrico Holzmann GSM30E_R30
- Capacità di maschiatura da M3 a M30 nell'acciaio
- Capacità fino a M36 nell'alluminio
- Potente motore S1 da 1200 W
- Alimentazione 230 V / 50 Hz
- Velocità regolabile da 0 a 200 giri/min
- Braccio articolato con portata fino a 1100 mm
- Regolazione in altezza fino a 520 mm
- Testa di maschiatura orientabile fino a 90°
- Touchscreen di controllo
- Modalità manuale e automatica
- Adatto alla maschiatura di fori ciechi
- Portamaschi a cambio rapido
- Portamaschi con frizione di sicurezza
- Sistema di raffreddamento e lubrificazione aria-olio
- Pressione di esercizio 6–8 bar
- Impugnatura per facilitare il posizionamento del braccio
- Ampio set di portamaschi fino a M30 incluso
Caratteristiche tecniche del Holzmann GSM30E_R30
| Modello |
GSM30E_R30 |
| Tipo di macchina |
Braccio di maschiatura elettrico |
| Capacità di maschiatura nell'acciaio |
M3–M30 |
| Capacità di maschiatura nell'alluminio |
M3–M36 |
| Potenza motore S1 |
1200 W |
| Alimentazione |
230 V / 50 Hz |
| Velocità di rotazione |
0–200 giri/min |
| Portata massima del braccio |
1100 mm |
| Regolazione massima in altezza |
520 mm |
| Orientamento della testa |
Fino a 90° |
| Comando |
Touchscreen |
| Modalità di funzionamento |
Manuale / automatica |
| Pressione sistema aria-olio |
6–8 bar |
| Portamaschi DIN 371 inclusi |
M6, M8, M10 |
| Portamaschi DIN 376 inclusi |
M12, M14, M16, M18, M20, M24, M27, M30 |
| Livello di pressione sonora |
<70 dB(A) |
| Peso netto |
46 kg |
| Peso lordo |
54 kg |
| Dimensioni macchina |
1100 × 936 × 250 mm |
| Dimensioni imballo |
870 × 730 × 230 mm |
| EAN |
9120132140113 |
Potente braccio di maschiatura per officine professionali
Il braccio di maschiatura elettrico Holzmann GSM30E_R30 si distingue per l'elevata capacità di maschiatura, che raggiunge M30 nell'acciaio e M36 nell'alluminio. Il motore da 1200 W, il braccio articolato ad ampia portata e il touchscreen lo rendono una soluzione particolarmente adatta alle officine che effettuano regolarmente operazioni di maschiatura.
La portata di 1100 mm e la regolazione in altezza di 520 mm facilitano la lavorazione di componenti di grandi dimensioni, mentre le modalità manuale e automatica consentono di adattare il funzionamento della macchina alle diverse applicazioni.
Con alimentazione a 230 V, sistema di raffreddamento e lubrificazione aria-olio e un ampio set di portamaschi fino a M30, il GSM30E_R30 rappresenta una soluzione professionale per lavorazioni di maschiatura ripetitive, filettature di grande diametro e applicazioni impegnative nella lavorazione dei metalli.
