Courroie 520J3 pour turbine d'aspiration Holzmann et Bernardo

Cette courroie 520J3 (205J) est destinée à l'entraînement de la turbine du système d'aspiration intégré de plusieurs dégauchisseuses raboteuses Holzmann et Bernardo en version 230V.

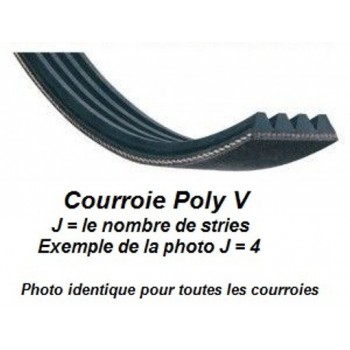

Elle correspond au repère 126 sur l'éclaté des machines compatibles. Il s'agit d'une courroie Poly-V profil J à 3 nervures, identifiable notamment par son marquage 520J3 (205J).

Cette courroie permet de transmettre le mouvement nécessaire à la rotation de la turbine d'aspiration. Son bon état est donc important pour assurer le fonctionnement correct du système d'évacuation des copeaux de la machine.

Quand remplacer la courroie de turbine d'aspiration ?

La courroie de turbine est une pièce d'usure. Avec le temps et l'utilisation de la machine, elle peut se détendre, s'user ou se détériorer. Plusieurs symptômes peuvent nécessiter son contrôle ou son remplacement :

• la turbine d'aspiration ne tourne plus alors que la machine fonctionne ;
• l'aspiration des copeaux devient anormalement faible ou inexistante ;
• la courroie patine lors du fonctionnement ;
• la courroie est cassée ou sectionnée ;
• une ou plusieurs nervures sont détériorées ;
• des fissures ou traces d'usure importantes sont visibles ;
• un bruit inhabituel apparaît au niveau de l'entraînement de la turbine.

Lors du remplacement de la courroie, il est conseillé de vérifier également l'état des poulies et du mécanisme d'entraînement de la turbine. Une poulie endommagée, encrassée ou mal alignée peut entraîner une usure prématurée de la nouvelle courroie.

Compatibilité de la courroie turbine 520J3 (205J) - repère 126

Cette courroie Poly-V 520J3 à 3 nervures est compatible avec les machines suivantes en version 230V :

• Holzmann HOB260ABS-230V
• Holzmann HOB305ABS-230V
• Holzmann HOB305ABSSMW2-230V
• Bernardo PT260-230V
• Bernardo PT260S-230V
• Bernardo PT305D-230V
• Bernardo PT305DS-230V

Caractéristiques techniques de la courroie

Attention à ne pas confondre les différentes courroies

Ces dégauchisseuses raboteuses utilisent plusieurs courroies ayant des dimensions et des fonctions différentes. Cette pièce correspond spécifiquement à la courroie d'entraînement de la turbine d'aspiration, repère 126, marquage 520J3 (205J).

Elle ne doit notamment pas être confondue avec la courroie moteur 940J5 (370J), repère 116, ni avec la courroie plate 695 x 10 mm, repère 151.

Avant commande, vérifiez donc attentivement le marquage de votre ancienne courroie ainsi que son repère sur l'éclaté de la machine.

Vérifiez la compatibilité avant commande

ATTENTION : AVANT ACHAT, vérifiez impérativement que votre machine figure dans la liste des machines compatibles.

Cette compatibilité concerne les versions 230V indiquées ci-dessus. Selon la tension, l'année de fabrication et la version de la machine, certains composants peuvent être différents.

En cas de doute, vérifiez avant commande le modèle exact, la tension, le mois et l'année de fabrication ainsi que le numéro de série indiqués sur la plaque signalétique de votre machine.

Retrouvez chez Probois Machinoutils vos pièces détachées pour dégauchisseuses raboteuses Holzmann HOB260ABS, HOB305ABS, HOB305ABSSMW2 et Bernardo PT260, PT260S, PT305D et PT305DS : courroies, chaînes, pignons, rouleaux et autres pièces de transmission et d'aspiration.
