Cinghia 520J3 per turbina di aspirazione delle pialle Holzmann e Bernardo

Questa cinghia 520J3 (205J) è destinata all'azionamento della turbina del sistema di aspirazione integrato di diverse pialle filo e spessore Holzmann e Bernardo in versione 230V.

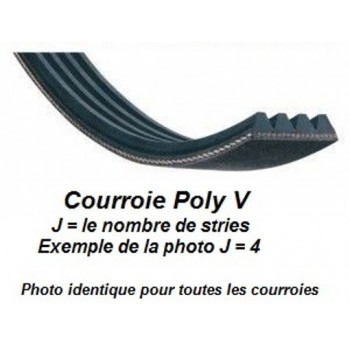

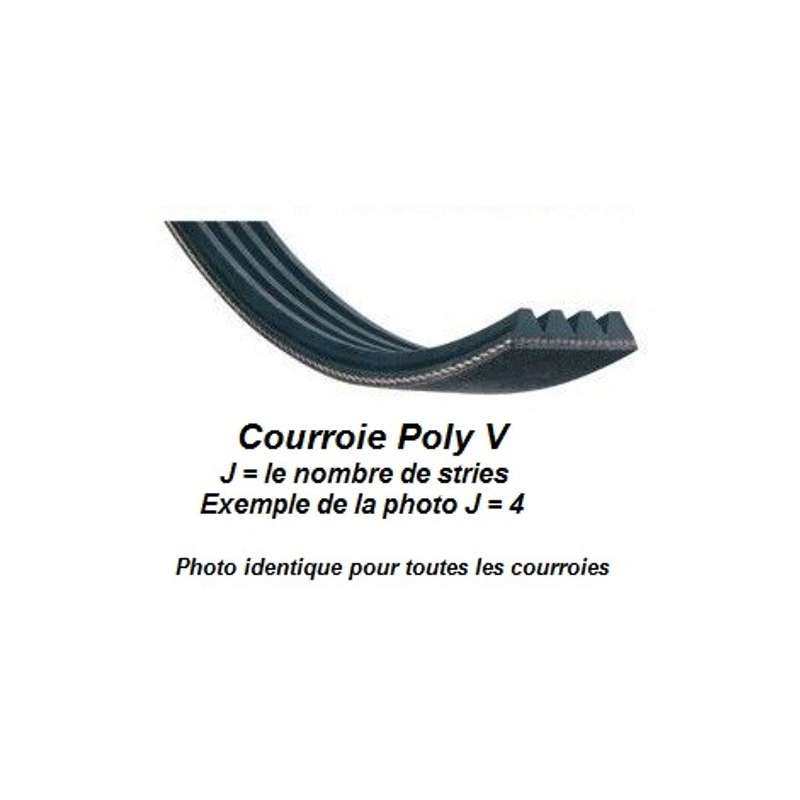

Corrisponde alla posizione 126 nell'esploso ricambi delle macchine compatibili. Si tratta di una cinghia Poly-V con profilo J a 3 nervature, identificabile in particolare dalla marcatura 520J3 (205J).

La cinghia trasmette il movimento necessario alla rotazione della turbina di aspirazione. Il suo buono stato è quindi importante per il corretto funzionamento del sistema integrato di evacuazione dei trucioli della macchina.

Quando sostituire la cinghia della turbina di aspirazione?

La cinghia della turbina è un componente soggetto a usura. Con il tempo e l'utilizzo regolare della macchina può usurarsi, danneggiarsi o perdere la corretta tensione. Diversi sintomi possono indicare la necessità di controllarla o sostituirla:

• la turbina di aspirazione non gira più mentre la macchina è in funzione;
• la capacità di aspirazione dei trucioli diventa anormalmente debole o assente;
• la cinghia slitta durante il funzionamento;
• la cinghia è rotta o tagliata;
• una o più nervature sono danneggiate o fortemente usurate;
• sono visibili crepe o importanti segni di usura;
• si avvertono rumori anomali provenienti dal sistema di azionamento della turbina.

Durante la sostituzione della cinghia, si consiglia di controllare anche lo stato delle pulegge e del meccanismo di azionamento della turbina. Una puleggia danneggiata, sporca o disallineata può provocare un'usura prematura della nuova cinghia.

Compatibilità della cinghia turbina 520J3 (205J) - posizione 126

Questa cinghia Poly-V 520J3 a 3 nervature è compatibile con le seguenti macchine in versione 230V:

• Holzmann HOB260ABS-230V
• Holzmann HOB305ABS-230V
• Holzmann HOB305ABSSMW2-230V
• Bernardo PT260-230V
• Bernardo PT260S-230V
• Bernardo PT305D-230V
• Bernardo PT305DS-230V

Caratteristiche tecniche della cinghia turbina

Non confondere le diverse cinghie della macchina

Queste pialle filo e spessore utilizzano diverse cinghie con dimensioni e funzioni differenti. Questo ricambio corrisponde specificamente alla cinghia di trasmissione della turbina di aspirazione, posizione 126, con marcatura 520J3 (205J).

Non deve essere confusa con la cinghia motore 940J5 (370J), posizione 116, né con la cinghia piatta 695 x 10 mm, posizione 151.

Prima di ordinare, verificare attentamente la marcatura della cinghia originale e la sua posizione sull'esploso ricambi della macchina.

Verificare la compatibilità prima dell'acquisto

ATTENZIONE: PRIMA DELL'ACQUISTO verificare tassativamente che la propria macchina sia presente nell'elenco dei modelli compatibili.

Questa compatibilità riguarda le versioni 230V sopra indicate. A seconda della tensione, dell'anno di produzione e della versione della macchina, alcuni componenti possono essere differenti.

In caso di dubbio, prima di ordinare verificare il modello esatto, la tensione, il mese e l'anno di produzione e il numero di serie riportati sulla targhetta identificativa della macchina.
