520J3 Turbinenriemen für die Absaugung von Holzmann und Bernardo Hobelmaschinen

Dieser 520J3 (205J) Antriebsriemen ist für den Antrieb der Turbine des integrierten Absaugsystems verschiedener Holzmann und Bernardo Abricht- und Dickenhobelmaschinen in 230V-Ausführung bestimmt.

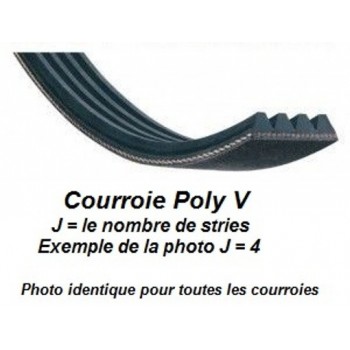

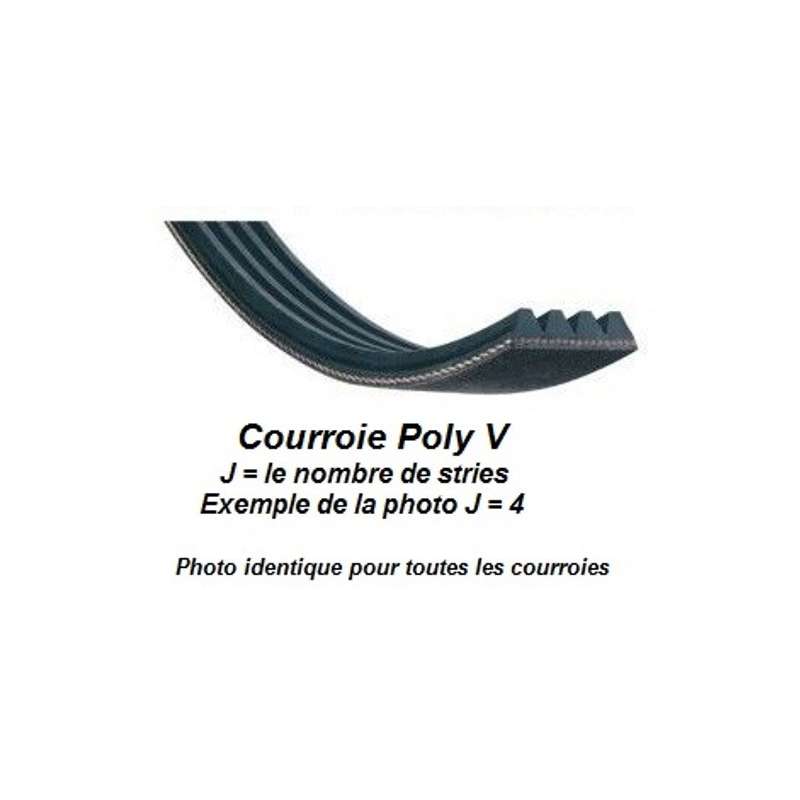

Er entspricht der Position 126 in der Explosionszeichnung der kompatiblen Maschinen. Es handelt sich um einen Poly-V-Riemen mit J-Profil und 3 Rippen, der insbesondere anhand der Kennzeichnung 520J3 (205J) identifiziert werden kann.

Der Riemen überträgt die für die Drehung der Absaugturbine erforderliche Bewegung. Sein einwandfreier Zustand ist daher wichtig für die ordnungsgemäße Funktion der integrierten Späneabsaugung der Maschine.

Wann sollte der Riemen der Absaugturbine ausgetauscht werden?

Der Turbinenriemen ist ein Verschleißteil. Mit zunehmender Betriebsdauer kann er sich abnutzen, beschädigt werden oder seine korrekte Spannung verlieren. Verschiedene Anzeichen können darauf hinweisen, dass der Riemen überprüft oder ausgetauscht werden sollte:

• die Absaugturbine dreht sich nicht mehr, obwohl die Maschine läuft;
• die Absaugleistung wird ungewöhnlich schwach oder fällt vollständig aus;
• der Riemen rutscht während des Betriebs durch;
• der Riemen ist gerissen oder gebrochen;
• eine oder mehrere Rippen sind beschädigt oder stark verschlissen;
• der Riemen weist Risse oder deutliche Verschleißspuren auf;
• ungewöhnliche Geräusche kommen aus dem Bereich des Turbinenantriebs.

Beim Austausch des Riemens empfiehlt es sich ebenfalls, den Zustand der Riemenscheiben und des Antriebsmechanismus der Absaugturbine zu überprüfen. Eine beschädigte, verschmutzte oder falsch ausgerichtete Riemenscheibe kann zu einem vorzeitigen Verschleiß des neuen Riemens führen.

Kompatibilität des Turbinenriemens 520J3 (205J) - Position 126

Dieser 520J3 Poly-V-Riemen mit 3 Rippen ist für folgende Maschinen in 230V-Ausführung geeignet:

• Holzmann HOB260ABS-230V
• Holzmann HOB305ABS-230V
• Holzmann HOB305ABSSMW2-230V
• Bernardo PT260-230V
• Bernardo PT260S-230V
• Bernardo PT305D-230V
• Bernardo PT305DS-230V

Technische Daten des Turbinenriemens

Die verschiedenen Riemen der Maschine nicht verwechseln

Diese Abricht- und Dickenhobelmaschinen verwenden mehrere unterschiedliche Riemen mit verschiedenen Abmessungen und Funktionen. Dieses Ersatzteil entspricht speziell dem Antriebsriemen der Absaugturbine, Position 126, mit der Kennzeichnung 520J3 (205J).

Er darf insbesondere nicht mit dem Motor-Antriebsriemen 940J5 (370J), Position 116, oder dem Flachriemen 695 x 10 mm, Position 151, verwechselt werden.

Überprüfen Sie daher vor der Bestellung sorgfältig die Kennzeichnung Ihres vorhandenen Riemens sowie die Positionsnummer in der Explosionszeichnung Ihrer Maschine.

Kompatibilität vor der Bestellung überprüfen

ACHTUNG: VOR DEM KAUF unbedingt überprüfen, ob Ihre Maschine in der Liste der kompatiblen Modelle aufgeführt ist.

Diese Kompatibilität gilt für die oben aufgeführten 230V-Ausführungen. Je nach Spannung, Baujahr und Ausführung der Maschine können unterschiedliche Komponenten verbaut sein.

Im Zweifelsfall überprüfen Sie vor der Bestellung das genaue Maschinenmodell, die Spannung, den Monat und das Jahr der Herstellung sowie die Seriennummer auf dem Typenschild Ihrer Maschine.

Bei Probois Machinoutils finden Sie Ersatzteile für Holzmann HOB260ABS, HOB305ABS, HOB305ABSSMW2 sowie Bernardo PT260, PT260S, PT305D und PT305DS Abricht- und Dickenhobelmaschinen, darunter Riemen, Ketten, Kettenräder, Walzen sowie weitere Ersatzteile für Antrieb und Absaugung.
