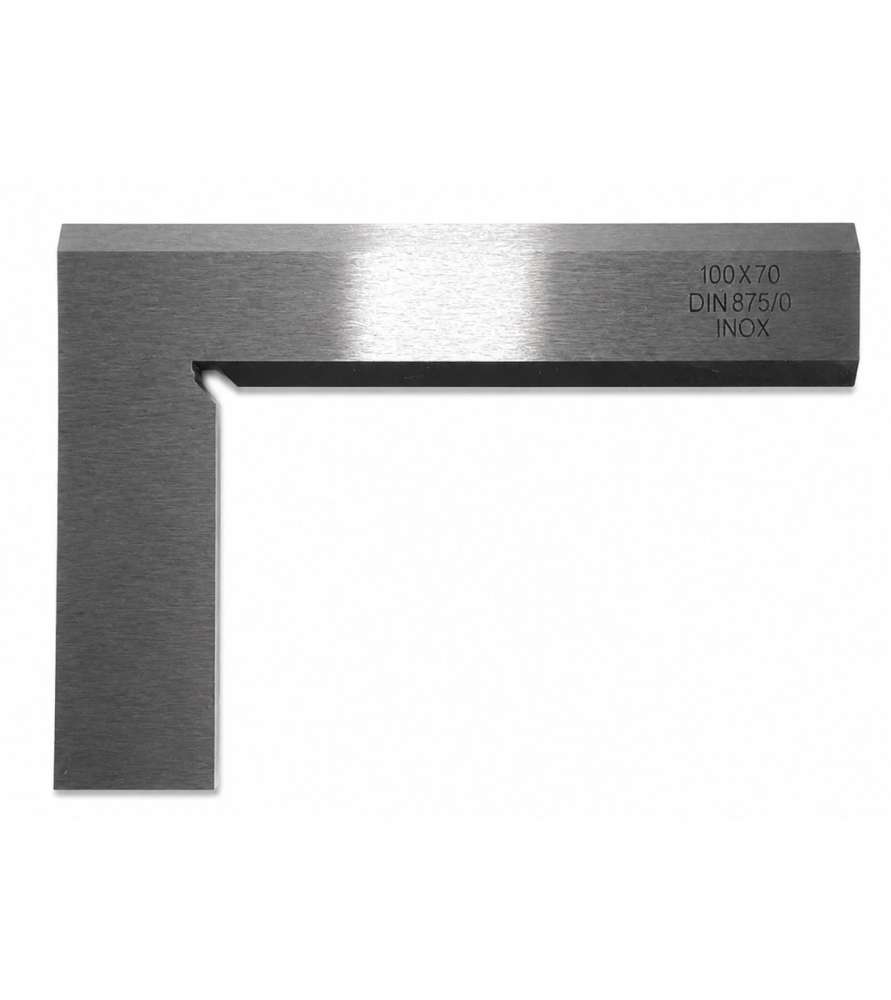

Équerre de mécanicien de précision pour le contrôle des angles droits

Cette équerre de mécanicien à 90° biseautée de classe 0 est spécialement conçue pour les opérations de contrôle, d'inspection et de traçage nécessitant une très grande précision.

Utilisée dans les ateliers d'usinage, les services de contrôle qualité, les laboratoires de métrologie ainsi que les ateliers de mécanique générale, elle permet de vérifier avec fiabilité la perpendicularité des surfaces, des pièces usinées et des assemblages mécaniques.

Sa fabrication selon des normes rigoureuses garantit des résultats précis et reproductibles.

Classe 0 : une précision adaptée aux contrôles exigeants

Cette équerre appartient à la classe de précision 0, particulièrement adaptée aux travaux de contrôle et d'inspection de haute précision.

Sa tolérance de perpendicularité est de :

5 (20 + H/10) µm

(H étant la hauteur de l'équerre exprimée en millimètres)

Cette faible tolérance permet d'effectuer des vérifications précises sur les pièces mécaniques, les montages d'usinage, les machines-outils ou les équipements de mesure.

Conception biseautée pour une meilleure visibilité

Le profil biseauté facilite le contrôle visuel et améliore l'accès aux zones de mesure.

Cette géométrie permet également une lecture plus aisée lors des opérations de contrôle de lumière entre l'équerre et la pièce, méthode couramment utilisée dans les ateliers de métrologie.

Fabrication de haute qualité

L'équerre est réalisée en acier inoxydable de qualité avec :

• Surfaces fraisées
• Faces surfacées avec précision
• Champs rectifiés
• Contrôle rigoureux de la perpendicularité

Cette fabrication garantit une excellente stabilité dimensionnelle ainsi qu'une grande résistance à l'usure et à la corrosion.

Applications principales

Cette équerre de précision est idéale pour :

• Vérifier la perpendicularité des pièces usinées
• Contrôler les angles droits en mécanique
• Régler les machines-outils
• Effectuer des opérations de métrologie
• Contrôler des montages d'usinage
• Réaliser des inspections de précision en atelier

Caractéristiques techniques

• Type : Équerre de mécanicien biseautée
• Classe de précision : Classe 0
• Dimensions : 100 x 70 mm
• Angle : 90°
• Matériau : Acier inoxydable
• Tolérance de perpendicularité : 5 (20 + H/10) µm
• Faces fraisées
• Surfaces rectifiées
• Champs rectifiés
• Haute résistance à la corrosion

Les avantages de cette équerre

✔ Classe 0 haute précision

✔ Contrôle précis des angles à 90°

✔ Fabrication en acier inoxydable

✔ Faces et champs rectifiés

✔ Excellente stabilité dimensionnelle

✔ Idéale pour l'usinage, la métrologie et le contrôle qualité

✔ Résistance élevée à l'usure et à la corrosion
