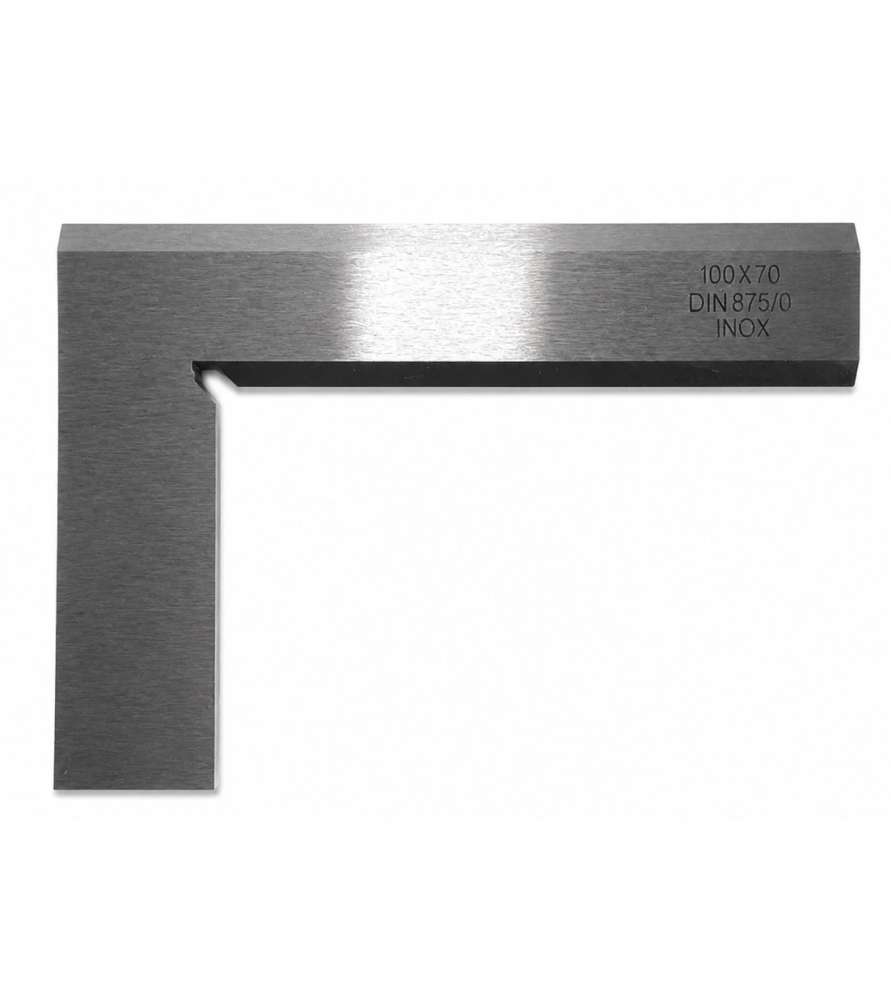

Escuadra de precisión para la verificación de ángulos rectos

Esta escuadra de precisión biselada Clase 0 ha sido diseñada para operaciones de inspección, verificación y trazado que requieren un alto nivel de precisión.

Utilizada en talleres de mecanizado, departamentos de control de calidad, laboratorios de metrología y entornos industriales, permite comprobar con total fiabilidad la perpendicularidad de piezas mecanizadas, conjuntos mecánicos y componentes de máquinas herramienta.

Su fabricación conforme a estrictos estándares de calidad garantiza mediciones precisas y repetibles.

Clase 0 para trabajos de máxima precisión

Esta escuadra pertenece a la Clase de precisión 0, especialmente indicada para tareas de medición e inspección de alta exactitud.

La tolerancia de perpendicularidad es:

5 (20 + H/10) µm

(donde H corresponde a la altura de la escuadra expresada en milímetros)

Esta tolerancia extremadamente reducida permite realizar verificaciones precisas en componentes mecánicos, utillajes, máquinas herramienta e instrumentos de medición.

Diseño biselado para una mejor visibilidad

El borde biselado mejora la visibilidad durante las inspecciones y facilita el acceso a las superficies de medición.

Además, permite realizar fácilmente la comprobación mediante paso de luz, una técnica ampliamente utilizada en metrología para verificar la precisión del contacto entre la escuadra y la pieza.

Fabricación de alta calidad

La escuadra está fabricada en acero inoxidable de alta calidad y cuenta con:

• Superficies fresadas
• Caras mecanizadas con precisión
• Bordes rectificados
• Estricto control de perpendicularidad

Estas características garantizan una excelente estabilidad dimensional y una elevada resistencia al desgaste y a la corrosión.

Aplicaciones principales

Esta escuadra de precisión es ideal para:

• Verificar la perpendicularidad de piezas mecanizadas
• Comprobar ángulos rectos en trabajos mecánicos
• Ajustar máquinas herramienta
• Realizar operaciones de metrología
• Verificar útiles y dispositivos de fijación
• Llevar a cabo controles dimensionales de precisión

Características técnicas

• Tipo: Escuadra de precisión biselada
• Clase de precisión: Clase 0
• Dimensiones: 100 x 70 mm
• Ángulo: 90°
• Material: Acero inoxidable
• Tolerancia de perpendicularidad: 5 (20 + H/10) µm
• Superficies fresadas
• Caras rectificadas de precisión
• Bordes rectificados
• Alta resistencia a la corrosión

Ventajas

✔ Alta precisión Clase 0

✔ Verificación exacta de ángulos de 90°

✔ Fabricación en acero inoxidable

✔ Caras y bordes rectificados

✔ Excelente estabilidad dimensional

✔ Ideal para mecanizado, metrología y control de calidad

✔ Gran resistencia al desgaste y la corrosión
