Référence: HK5260SMART-230V

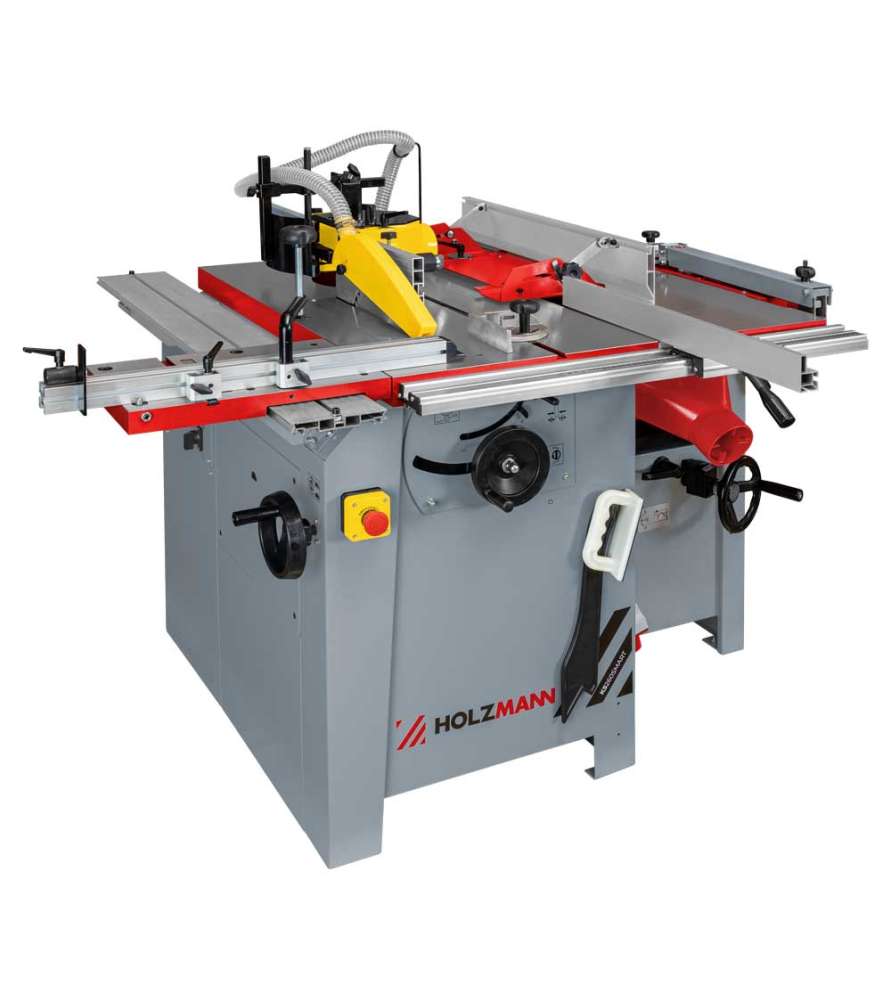

Le combiné à bois 5 opérations Holzmann K5260SMART 230 V réunit scie circulaire inclinable, toupie à 4 vitesses et dégauchisseuse-raboteuse de 260 mm à 3 fers. Équipé de trois moteurs indépendants et d’une table coulissante compacte, il offre une solution polyvalente et peu encombrante pour l’atelier.
Avant la première mise en route, toujours vérifier soigneusement l’intérieur de la machine. Contrôlez que les courroies sont correctement positionnées, resserrez les boulons et fixations, lubrifiez les tables et vérifiez les principaux éléments. Les différents transports peuvent occasionner des vibrations et provoquer de légers déplacements ou desserrages.
Le combiné à bois 5 opérations Holzmann K5260SMART 230 V réunit dans une seule machine compacte les principales fonctions indispensables au travail du bois : scie circulaire, toupie, dégauchisseuse et raboteuse, avec la possibilité d’ajouter une mortaiseuse en option.
Conçu pour les ateliers où l’espace doit être optimisé, ce combiné à bois compact permet de réaliser les principales opérations de sciage, corroyage, calibrage et fraisage sur un seul poste de travail.
Avec sa largeur de dégauchissage et rabotage de 260 mm, ses trois moteurs indépendants, sa scie circulaire inclinable, sa toupie à 4 vitesses et sa raboteuse-dégauchisseuse à avance variable, le Holzmann K5260SMART constitue une solution polyvalente pour équiper un atelier de menuiserie sans multiplier les machines.
Le Holzmann K5260SMART 230 V permet de réaliser les principales opérations nécessaires à la transformation du bois.
Il réunit :
La sélection des différentes fonctions s’effectue à l’aide d’un commutateur rotatif, pour une utilisation simple et pratique de la machine.
Son format compact est particulièrement intéressant pour les ateliers disposant d’un espace limité et recherchant une machine polyvalente capable de remplacer plusieurs machines indépendantes.
Le combiné à bois Holzmann K5260SMART intègre une dégauchisseuse-raboteuse de 260 mm équipée d’un arbre à 3 fers.
L’arbre de 70 mm de diamètre tourne à 5500 tr/min. Les trois fers de 260 x 25 x 3 mm sont prémontés à la livraison.
La table de rabotage de 545 x 258 mm permet de travailler des pièces jusqu’à 225 mm de hauteur, avec une profondeur de passe maximale de 4 mm.
La raboteuse-dégauchisseuse bénéficie également d’une avance variable pouvant atteindre 7 m/min, permettant d’adapter l’entraînement des pièces au travail réalisé.
La fonction scie circulaire est équipée d’une lame carbure de 254 mm de diamètre avec un alésage de 30 mm.
La lame tourne à 4000 tr/min et peut être inclinée de 0 à 45°, ce qui permet de réaliser aussi bien des coupes droites que des coupes inclinées.
La capacité de coupe atteint :
La machine offre une capacité de coupe maximale de 380 mm et une capacité de coupe au guide parallèle de 710 mm.
La table coulissante compacte de 400 x 250 mm facilite le guidage des pièces pendant les opérations de sciage.
Le Holzmann K5260SMART est équipé d’une toupie avec un arbre de 30 mm de diamètre.
Quatre vitesses de rotation sont disponibles :
1400, 4000, 6000 et 9000 tr/min.
Ces différents régimes permettent d’adapter la vitesse de rotation au diamètre et au type d’outil de toupie utilisé.
L’ouverture de table est de 160 mm. Le diamètre maximal de l’outil atteint 160 mm sous la table et 180 mm au-dessus de la table, offrant de nombreuses possibilités pour les travaux de profilage, rainurage, feuillurage et usinage des chants.
Le combiné à bois Holzmann K5260SMART dispose de trois moteurs indépendants, afin de fournir une motorisation adaptée aux différents groupes de travail :
Cette version fonctionne en 230 V / 50 Hz et convient donc aux ateliers ne disposant pas d’une alimentation triphasée 400 V.
Avec des dimensions de 1640 x 1350 x 1150 mm, le K5260SMART permet de réunir plusieurs fonctions de travail du bois dans un encombrement maîtrisé.
La table principale mesure 920 x 500 mm et offre une hauteur de travail de 850 mm.
Avec un poids net de 335 kg, la machine offre une base stable pour les différents travaux de sciage, rabotage, dégauchissage et toupillage.
Pour faciliter son déplacement dans l’atelier, le kit de déplacement Holzmann UFEK5 est disponible en option.
| Caractéristiques | Holzmann K5260SMART 230 V |
|---|---|
| Alimentation | 230 V / 50 Hz |
| Puissances moteurs S1 | 2200 / 1500 / 2200 W |
| Dimensions de la table | 920 x 500 mm |
| Hauteur de travail | 850 mm |
| Dimensions de la machine | 1640 x 1350 x 1150 mm |
| Raccords d’aspiration | Ø 100 / 100 / 32 mm |
| Poids net | 335 kg |
| Poids brut | 393 kg |
| Caractéristiques | Valeurs |
|---|---|
| Lame de scie | Ø 254 x 30 mm |
| Vitesse de rotation | 4000 tr/min |
| Inclinaison de la lame | 0 à 45° |
| Hauteur de coupe maximale à 90° | 78 mm |
| Hauteur de coupe maximale à 45° | 63 mm |
| Capacité de coupe maximale | 380 mm |
| Capacité de coupe au guide parallèle | 710 mm |
| Table coulissante | 400 x 250 mm |
| Caractéristiques | Valeurs |
|---|---|
| Largeur de travail | 260 mm |
| Dimensions de la table de rabotage | 545 x 258 mm |
| Profondeur de passe maximale en rabotage | 4 mm |
| Hauteur maximale de rabotage | 225 mm |
| Diamètre de l’arbre | 70 mm |
| Vitesse de rotation de l’arbre | 5500 tr/min |
| Nombre de fers | 3 |
| Dimensions des fers | 260 x 25 x 3 mm |
| Vitesse d’avance maximale | 7 m/min |
| Type d’avance | Variable |
| Caractéristiques | Valeurs |
|---|---|
| Diamètre de l’arbre | 30 mm |
| Vitesses de rotation | 1400 / 4000 / 6000 / 9000 tr/min |
| Course de la broche | 110 mm |
| Ouverture de table | 160 mm |
| Diamètre maximal de l’outil sous la table | 160 mm |
| Diamètre maximal de l’outil au-dessus de la table | 180 mm |
Les caractéristiques techniques sont celles indiquées par le fabricant pour le modèle K5260SMART 230 V.
Le combiné à bois Holzmann K5260SMART 230 V est livré avec :
La machine peut être complétée avec plusieurs accessoires optionnels :
Fer de dégauchisseuse en acier 18% dimension 260x25x3,0 mm de haute qualité car haute teneur en chrome ! - Vendu à l'unité
