Artikel-Nr.: HK5260SMART-230V

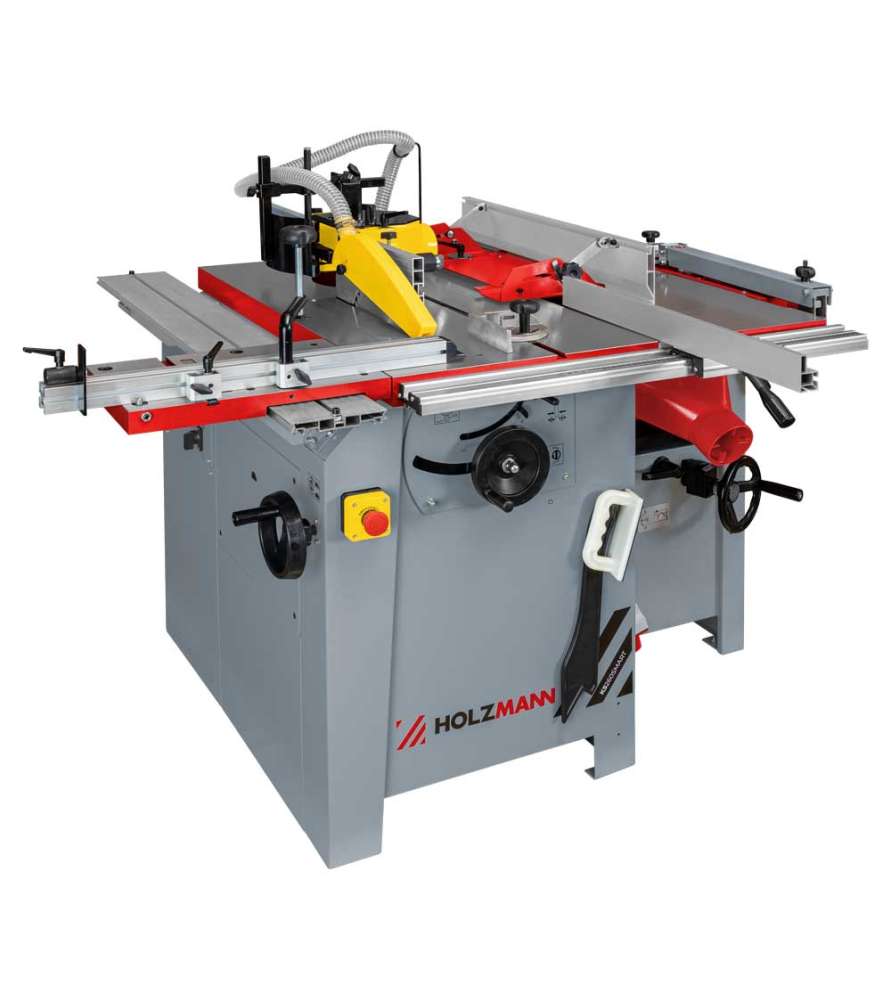

Die 5-fach Kombinationsmaschine Holzmann K5260SMART 230 V kombiniert eine schwenkbare Kreissäge, eine Tischfräse mit 4 Drehzahlen und einen 260-mm-Abricht-Dickenhobel mit 3-Messerwelle. Drei separate Motoren und ein kompakter Schiebetisch machen sie zu einer vielseitigen und platzsparenden Lösung für die Holzbearbeitungswerkstatt.
.png)
Die 5-fach Kombinationsmaschine Holzmann K5260SMART 230 V vereint die wichtigsten Funktionen für die Holzbearbeitung in einer einzigen kompakten Maschine: Kreissäge, Tischfräse, Abrichthobel und Dickenhobel. Zusätzlich kann die Maschine mit einer optional erhältlichen Langlochbohrvorrichtung erweitert werden.
Die kompakte Bauweise eignet sich besonders für Werkstätten, in denen der verfügbare Platz optimal genutzt werden soll. Mit dieser kompakten Holzbearbeitungs-Kombinationsmaschine können die wichtigsten Säge-, Hobel-, Kalibrier- und Fräsarbeiten an einem einzigen Arbeitsplatz durchgeführt werden.
Mit einer Hobelbreite von 260 mm, drei separaten Motoren, einer schwenkbaren Kreissäge, einer Tischfräse mit 4 Drehzahlen und einem Abricht-Dickenhobel mit variablem Vorschub bietet die Holzmann K5260SMART eine vielseitige Lösung für die Ausstattung einer Holzbearbeitungswerkstatt.
Die Holzmann K5260SMART 230 V ermöglicht die Durchführung der wichtigsten Arbeiten bei der Holzbearbeitung.
Sie kombiniert:
Die Auswahl der verschiedenen Funktionen erfolgt über einen Drehschalter, wodurch die Maschine einfach und praktisch zu bedienen ist.
Die kompakte Bauweise ist besonders interessant für Werkstätten mit begrenztem Platzangebot, die eine vielseitige Maschine als Alternative zu mehreren einzelnen Holzbearbeitungsmaschinen suchen.
Die Holzmann K5260SMART ist mit einem 260 mm breiten Abricht-Dickenhobel mit 3-Messerwelle ausgestattet.
Die Hobelwelle hat einen Durchmesser von 70 mm und arbeitet mit 5500 U/min. Die drei Hobelmesser mit den Abmessungen 260 x 25 x 3 mm sind bereits vormontiert.
Der 545 x 258 mm große Dickenhobeltisch ermöglicht die Bearbeitung von Werkstücken mit einer Höhe von bis zu 225 mm. Die maximale Spanabnahme beim Dickenhobeln beträgt 4 mm.
Der Abricht-Dickenhobel verfügt außerdem über einen variablen Vorschub mit einer Geschwindigkeit von bis zu 7 m/min. Dadurch kann die Vorschubgeschwindigkeit an die jeweilige Bearbeitung angepasst werden.
Die Kreissäge ist mit einem HM-Sägeblatt mit 254 mm Durchmesser und einer Bohrung von 30 mm ausgestattet.
Das Sägeblatt arbeitet mit 4000 U/min und kann von 0° bis 45° geschwenkt werden. Dadurch sind sowohl gerade Schnitte als auch Gehrungsschnitte möglich.
Die maximale Schnitthöhe beträgt:
Die Maschine bietet eine maximale Schnittkapazität von 380 mm und eine Schnittbreite am Parallelanschlag von 710 mm.
Der kompakte Schiebetisch mit 400 x 250 mm erleichtert die Führung der Werkstücke bei Sägearbeiten.
Die Holzmann K5260SMART ist mit einer Tischfräse und einer 30-mm-Frässpindel ausgestattet.
Vier Drehzahlen stehen zur Verfügung:
1400, 4000, 6000 und 9000 U/min.
Dadurch kann die Drehzahl an den Durchmesser und die Art des verwendeten Fräswerkzeugs angepasst werden.
Die Tischöffnung beträgt 160 mm. Der maximale Werkzeugdurchmesser liegt bei 160 mm unter dem Tisch und 180 mm über dem Tisch. Dadurch bietet die Maschine zahlreiche Möglichkeiten zum Profilieren, Nuten, Falzen und Bearbeiten von Kanten.
Die Holzmann K5260SMART verfügt über drei separate Motoren, die eine geeignete Leistung für die verschiedenen Bearbeitungseinheiten bereitstellen:
Diese Ausführung arbeitet mit 230 V / 50 Hz und eignet sich daher für Werkstätten, in denen kein 400-V-Drehstromanschluss vorhanden ist.
Mit Abmessungen von 1640 x 1350 x 1150 mm vereint die K5260SMART mehrere Funktionen für die Holzbearbeitung bei gleichzeitig kompaktem Platzbedarf.
Der Haupttisch misst 920 x 500 mm und bietet eine Arbeitshöhe von 850 mm.
Mit einem Nettogewicht von 335 kg bietet die Maschine eine stabile Basis für Säge-, Abricht-, Dickenhobel- und Fräsarbeiten.
Für einen leichteren Standortwechsel in der Werkstatt ist das Holzmann Fahrwerk UFEK5 optional erhältlich.
| Technische Daten | Holzmann K5260SMART 230 V |
|---|---|
| Spannung | 230 V / 50 Hz |
| Motorleistungen S1 | 2200 / 1500 / 2200 W |
| Tischgröße | 920 x 500 mm |
| Arbeitshöhe | 850 mm |
| Maschinenabmessungen | 1640 x 1350 x 1150 mm |
| Absauganschlüsse | Ø 100 / 100 / 32 mm |
| Nettogewicht | 335 kg |
| Bruttogewicht | 393 kg |
| Technische Daten | Werte |
|---|---|
| Sägeblatt | Ø 254 x 30 mm |
| Sägeblattdrehzahl | 4000 U/min |
| Sägeblatt-Schwenkbereich | 0° bis 45° |
| Maximale Schnitthöhe bei 90° | 78 mm |
| Maximale Schnitthöhe bei 45° | 63 mm |
| Maximale Schnittkapazität | 380 mm |
| Schnittbreite am Parallelanschlag | 710 mm |
| Schiebetisch | 400 x 250 mm |
| Technische Daten | Werte |
|---|---|
| Arbeitsbreite | 260 mm |
| Dickenhobeltisch | 545 x 258 mm |
| Maximale Spanabnahme beim Dickenhobeln | 4 mm |
| Maximale Durchlasshöhe | 225 mm |
| Hobelwellendurchmesser | 70 mm |
| Hobelwellendrehzahl | 5500 U/min |
| Anzahl der Hobelmesser | 3 |
| Hobelmesserabmessungen | 260 x 25 x 3 mm |
| Maximale Vorschubgeschwindigkeit | 7 m/min |
| Vorschub | Variabel |
| Technische Daten | Werte |
|---|---|
| Frässpindeldurchmesser | 30 mm |
| Frässpindeldrehzahlen | 1400 / 4000 / 6000 / 9000 U/min |
| Spindelhub | 110 mm |
| Tischöffnung | 160 mm |
| Maximaler Werkzeugdurchmesser unter dem Tisch | 160 mm |
| Maximaler Werkzeugdurchmesser über dem Tisch | 180 mm |
Die Holzmann K5260SMART 230 V wird geliefert mit:
Die Maschine kann mit verschiedenen optionalen Zubehörteilen erweitert werden:
Vor der ersten Inbetriebnahme sollte das Innere der Maschine immer sorgfältig überprüft werden. Kontrollieren Sie, ob die Riemen korrekt aufgelegt sind, ziehen Sie Schrauben und Befestigungen nach, schmieren Sie die Tische und überprüfen Sie die wichtigsten Bauteile. Durch Transport und Handhabung können Vibrationen entstehen, die zu leichten Verschiebungen oder Lockerungen führen können.
Hobelmesser aus 18 % Stahl, hochwertig dank hohem Chromgehalt!
