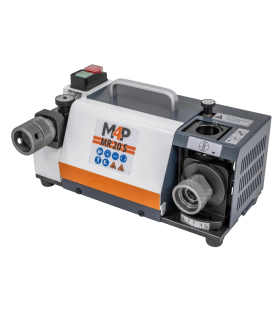

Affûteuse de forets hélicoïdaux M4P by Bernardo MR20S : un affûtage précis des forets de 2 à 20 mm

L'affûteuse de forets hélicoïdaux M4P by Bernardo MR20S est une machine compacte et performante destinée à l'affûtage des forets à métaux de 2 à 20 mm de diamètre. Elle permet de restaurer les arêtes de coupe des forets usés, de retrouver une géométrie de pointe adaptée et de prolonger la durée d'utilisation des outils de perçage.

Particulièrement intéressante pour les ateliers de mécanique, les professionnels de la métallurgie, les services de maintenance et les utilisateurs de perceuses à colonne ou de perceuses-fraiseuses, cette affûteuse de forets M4P MR20S offre une solution pratique pour entretenir régulièrement les forets hélicoïdaux.

Grâce à sa capacité d'affûtage de 2 à 20 mm, elle permet de travailler sur une large gamme de diamètres, des petits forets utilisés pour les travaux de précision jusqu'aux forets de dimensions plus importantes employés dans les ateliers de fabrication métallique.

Son angle de pointe réglable de 90° à 135° permet d'adapter la géométrie d'affûtage aux caractéristiques du foret et aux opérations de perçage envisagées.

La machine dispose également d'un dispositif d'amincissement de l'âme du foret, particulièrement utile pour améliorer le centrage de la pointe et réduire l'effort axial nécessaire lors du perçage.

Équipée d'un moteur de 120 W et d'une meule tournant à 4400 tr/min, la MR20S est conçue pour réaliser des opérations d'affûtage rapides, précises et reproductibles.

Une affûteuse de forets à métaux pour les diamètres de 2 à 20 mm

La M4P by Bernardo MR20S est conçue pour l'affûtage des forets hélicoïdaux à deux lèvres dont le diamètre est compris entre 2 et 20 mm.

Cette plage d'affûtage étendue constitue l'un des principaux avantages de ce modèle. Elle permet d'entretenir aussi bien les forets couramment utilisés pour les petits perçages que les forets de plus grand diamètre employés sur les perceuses à colonne et les perceuses-fraiseuses.

Au fil des utilisations, les arêtes de coupe d'un foret s'émoussent progressivement. Un foret usé peut nécessiter une pression plus importante pour pénétrer dans la matière, provoquer un échauffement excessif ou produire des trous de qualité irrégulière.

L'affûtage permet de restaurer les arêtes de coupe lorsque l'état du foret le permet, évitant ainsi de remplacer systématiquement un outil simplement émoussé.

Cette machine peut notamment être utilisée pour :

• Réaffûter les forets HSS utilisés pour les travaux courants de perçage des métaux.
• Entretenir les forets au cobalt avec une meule adaptée à leur composition.
• Restaurer les arêtes de coupe des forets présentant une usure normale.
• Affûter les forets de grand diamètre jusqu'à 20 mm.
• Corriger l'angle de pointe dans la plage de réglage autorisée.
• Réaliser l'amincissement de l'âme pour améliorer la géométrie de la pointe.
• Entretenir régulièrement les outils de perçage d'un atelier de mécanique ou de maintenance.

La machine peut également être utilisée pour l'affûtage de certains forets en carbure, à condition d'installer une meule diamantée compatible avec ce matériau.

Angle de pointe réglable de 90° à 135° pour différents travaux de perçage

L'un des principaux avantages de l'affûteuse de forets M4P MR20S est son angle d'affûtage réglable de 90° à 135°.

Cette possibilité de réglage permet de reproduire différentes géométries de pointe en fonction du type de foret, du matériau à percer et des opérations à réaliser.

L'angle de pointe influence notamment la manière dont le foret pénètre dans la matière, les efforts de coupe et le comportement de l'outil pendant le perçage.

Un angle de 118° est fréquemment utilisé sur les forets hélicoïdaux HSS destinés aux travaux courants sur les métaux. D'autres angles peuvent être privilégiés selon la géométrie du foret et les recommandations de son fabricant.

Grâce à sa plage de réglage étendue, la MR20S permet de sélectionner l'angle approprié sans se limiter à une seule configuration d'affûtage.

Cette polyvalence est particulièrement intéressante dans les ateliers utilisant plusieurs types de forets pour différentes applications.

Il est toutefois important de respecter les caractéristiques du foret et de ne pas modifier arbitrairement sa géométrie lorsqu'elle répond à une application spécifique.

Dispositif d'amincissement de l'âme du foret pour améliorer le centrage

La M4P by Bernardo MR20S se distingue également par la présence d'un dispositif d'amincissement de l'âme du foret.

Sur un foret hélicoïdal classique, l'âme centrale constitue la partie située entre les deux goujures. Au niveau de la pointe, elle forme une arête transversale qui ne coupe pas la matière de la même manière que les lèvres principales.

Cette zone centrale peut générer un effort axial important, particulièrement lorsque le foret possède une âme relativement épaisse.

L'amincissement de l'âme consiste à modifier localement cette géométrie afin de réduire la largeur de l'arête transversale.

Lorsqu'il est correctement réalisé, cet affûtage complémentaire présente plusieurs avantages :

• Amélioration du centrage : la pointe peut pénétrer plus facilement dans la matière.
• Réduction de l'effort axial : la pression nécessaire pour amorcer le perçage peut être diminuée.
• Meilleur comportement au démarrage : le foret peut être moins sujet au déport sur la surface.
• Optimisation de la géométrie de pointe : l'outil retrouve des caractéristiques de coupe mieux adaptées à son utilisation.

Cette fonction constitue un avantage appréciable par rapport aux affûteuses de forets les plus simples, qui permettent uniquement de reprendre les deux lèvres principales.

Elle est particulièrement intéressante pour les forets de diamètre important, pour lesquels la réduction de l'effort axial peut améliorer le confort de perçage.

Un système de maintien par pinces ER20 et ER25 pour un affûtage précis

L'affûteuse de forets hélicoïdaux MR20S utilise un système de serrage par pinces ER20 et ER25 destiné à maintenir les forets pendant les différentes étapes de préparation et d'affûtage.

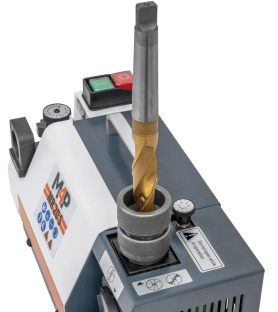

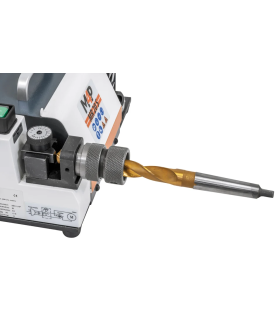

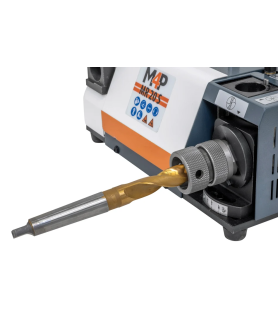

Ce système permet de positionner le foret dans un porte-pinces adapté à son diamètre.

Le guidage spécifique du porte-pinces contribue à obtenir un affûtage régulier et à limiter les différences de géométrie entre les deux lèvres du foret.

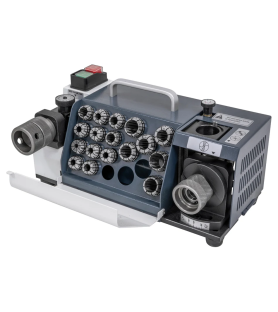

La machine est livrée avec 18 pinces de serrage, réparties en deux séries.

11 pinces ER20 :

• 3 mm
• 4 mm
• 5 mm
• 6 mm
• 7 mm
• 8 mm
• 9 mm
• 10 mm
• 11 mm
• 12 mm
• 13 mm

7 pinces ER25 :

• 14 mm
• 15 mm
• 16 mm
• 17 mm
• 18 mm
• 19 mm
• 20 mm

Un porte-pinces adapté au système ER20 ou ER25 est également prévu dans la livraison.

Les pinces ER20 et ER25 permettent de maintenir les forets de différents diamètres, y compris certaines dimensions intermédiaires lorsque celles-ci sont compatibles avec la plage de serrage des pinces utilisées.

Pour les forets de petit diamètre, il convient de vérifier la compatibilité de la pince sélectionnée avec le diamètre réel de la queue du foret.

Le positionnement et le serrage doivent être réalisés conformément aux instructions du fabricant afin d'obtenir un affûtage correct.

Meule CBN incluse pour l'affûtage des forets HSS

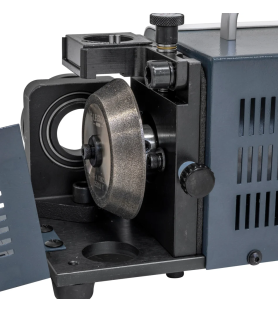

La M4P MR20S est livrée avec une meule d'affûtage CBN.

Le CBN, ou nitrure de bore cubique, est un abrasif particulièrement adapté à l'affûtage de nombreux outils en acier rapide, notamment les forets HSS.

Cette technologie abrasive présente une bonne résistance à l'usure et permet de travailler les arêtes de coupe avec précision lorsque les conditions d'utilisation sont respectées.

La meule CBN fournie permet donc d'effectuer les opérations d'affûtage courantes sur les forets compatibles.

Elle convient notamment à l'entretien des forets en acier rapide utilisés quotidiennement dans les ateliers de mécanique et de métallurgie.

Attention : pour l'affûtage des forets en carbure, il est nécessaire d'utiliser une meule diamantée compatible. La meule CBN livrée en standard ne doit pas être présentée comme une meule universelle pour tous les matériaux.

Le choix de la meule doit toujours être adapté à la composition du foret et aux recommandations du fabricant.

Un moteur de 120 W et une vitesse de rotation de 4400 tr/min

L'affûteuse de forets M4P by Bernardo MR20S est équipée d'un moteur de 0,12 kW, soit 120 W.

Ce moteur entraîne la meule à une vitesse de 4400 tours par minute.

Ces caractéristiques sont adaptées aux opérations d'affûtage de forets hélicoïdaux, qui nécessitent un contact maîtrisé entre la meule et les arêtes de coupe.

Le système de guidage du porte-pinces facilite le positionnement du foret et contribue à la régularité du travail.

La machine est conçue pour permettre des opérations d'affûtage rapides et simples, sous réserve d'une préparation et d'un positionnement corrects des outils.

Il est recommandé d'effectuer les opérations sans exercer de pression excessive afin de préserver les arêtes de coupe et la meule.

Une affûteuse de forets compacte pour les ateliers de mécanique

Avec des dimensions de seulement 290 x 145 x 155 mm, la MR20S est une machine compacte qui trouve facilement sa place sur un établi.

Son poids approximatif de 8,2 kg permet de la déplacer ou de la ranger lorsque l'espace disponible dans l'atelier est limité.

Elle constitue ainsi une solution pratique pour les utilisateurs qui souhaitent disposer d'un équipement d'affûtage dédié sans installer une machine de grandes dimensions.

Son alimentation en 230 V monophasé permet de l'utiliser dans un atelier équipé d'une installation électrique adaptée.

Cette affûteuse peut notamment compléter l'équipement d'un atelier possédant une perceuse à colonne, une perceuse-fraiseuse ou d'autres machines-outils destinées au travail des métaux.

Grâce à sa capacité d'affûtage jusqu'à 20 mm, elle convient particulièrement aux utilisateurs possédant une gamme étendue de forets de différents diamètres.

Caractéristiques techniques de l'affûteuse de forets M4P by Bernardo MR20S

Retrouvez ci-dessous les caractéristiques techniques de l'affûteuse de forets hélicoïdaux M4P MR20S :

• Marque : M4P by Bernardo
• Modèle : MR20S
• Référence fabricant : 1016070
• Code EAN : 9009468081775
• Type de machine : affûteuse de forets hélicoïdaux
• Type de forets : forets hélicoïdaux à deux lèvres
• Diamètre d'affûtage : 2 à 20 mm
• Angle de pointe réglable : 90° à 135°
• Fonction d'amincissement de l'âme : oui
• Vitesse de rotation : 4400 tr/min
• Puissance du moteur : 0,12 kW (120 W)
• Alimentation électrique : 230 V monophasé
• Longueur : 290 mm
• Largeur : 145 mm
• Hauteur : 155 mm
• Poids approximatif : 8,2 kg
• Meule fournie : meule CBN
• Système de serrage : pinces ER20 et ER25
• Nombre de pinces fournies : 18
• Pinces ER20 : 11 pinces de 3 à 13 mm
• Pinces ER25 : 7 pinces de 14 à 20 mm
• Porte-pinces : inclus

Équipements livrés avec l'affûteuse de forets M4P MR20S

L'affûteuse de forets hélicoïdaux M4P by Bernardo MR20S est livrée avec les équipements suivants :

• 1 meule CBN pour l'affûtage des forets compatibles.
• 11 pinces ER20 de diamètres nominaux 3, 4, 5, 6, 7, 8, 9, 10, 11, 12 et 13 mm.
• 7 pinces ER25 de diamètres nominaux 14, 15, 16, 17, 18, 19 et 20 mm.
• 1 porte-pinces adapté au système de serrage de la machine.

La machine dispose également d'un dispositif intégré permettant de réaliser l'amincissement de l'âme du foret.

Important : la meule diamantée destinée à l'affûtage des forets en carbure ne figure pas dans la liste des équipements standard fournis.

Comment utiliser correctement une affûteuse de forets hélicoïdaux ?

Pour obtenir un résultat satisfaisant avec la MR20S, il est important de préparer correctement le foret avant chaque opération d'affûtage.

La première étape consiste à vérifier l'état général du foret. Un outil simplement émoussé peut généralement être réaffûté, tandis qu'un foret présentant une fissure, une déformation importante ou une détérioration excessive doit être examiné avec précaution et remplacé si nécessaire.

Il convient ensuite de sélectionner la pince ER20 ou ER25 adaptée au diamètre du foret et de positionner celui-ci conformément à la procédure indiquée dans le manuel de la machine.

L'angle de pointe doit être réglé selon la géométrie recherchée et les caractéristiques de l'outil.

Après l'affûtage des lèvres principales, le dispositif d'amincissement de l'âme peut être utilisé lorsque cette opération est appropriée au type de foret.

Quelques précautions permettent d'améliorer la qualité du travail :

• Utiliser une meule adaptée au matériau du foret.
• Vérifier que le foret est correctement maintenu dans sa pince.
• Respecter l'angle de pointe recommandé pour l'outil.
• Éviter toute pression excessive pendant l'affûtage.
• Porter une protection oculaire appropriée.
• Attendre l'arrêt complet de la meule avant toute intervention.
• Débrancher la machine avant les opérations de maintenance ou de remplacement de la meule.

Un contrôle visuel des deux lèvres après l'affûtage permet de vérifier leur régularité et de détecter d'éventuelles anomalies.

Pourquoi choisir l'affûteuse de forets M4P MR20S chez Probois Machinoutils ?

L'affûteuse de forets hélicoïdaux M4P by Bernardo MR20S constitue une solution intéressante pour les utilisateurs souhaitant entretenir leurs outils de perçage et limiter le remplacement des forets simplement émoussés.

Sa capacité d'affûtage de 2 à 20 mm, son angle de pointe réglable de 90° à 135° et son dispositif d'amincissement de l'âme offrent des possibilités appréciables pour l'entretien des forets hélicoïdaux.

Le système de maintien par pinces ER20 et ER25, les 18 pinces fournies et la meule CBN incluse permettent de travailler sur une large gamme de diamètres.

Avec son moteur de 120 W, son alimentation en 230 V et ses dimensions compactes, cette machine trouve facilement sa place dans un atelier de mécanique ou de maintenance.

Chez Probois Machinoutils, nous proposons une sélection de machines et d'accessoires pour le travail des métaux, notamment des affûteuses de forets, des perceuses à colonne, des perceuses-fraiseuses, des forets à métaux et des accessoires d'usinage.

Choisissez l'affûteuse de forets M4P by Bernardo MR20S pour entretenir vos forets hélicoïdaux de 2 à 20 mm et retrouver des arêtes de coupe adaptées à vos travaux de perçage.
