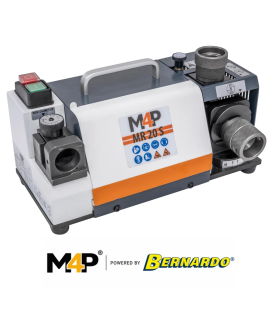

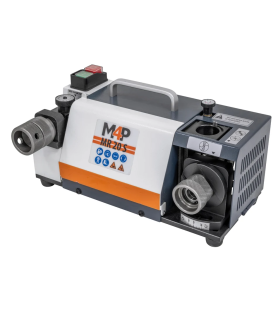

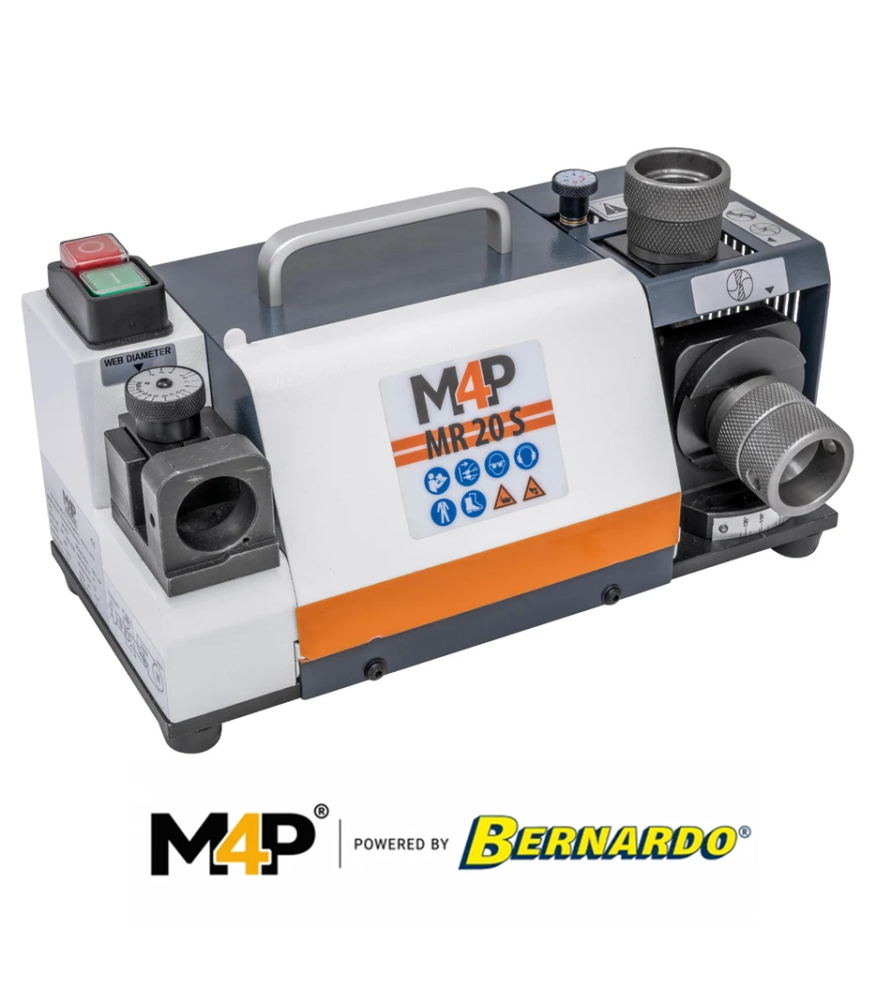

Afiladora de brocas helicoidales M4P by Bernardo MR20S: afilado preciso de brocas de 2 a 20 mm

La afiladora de brocas helicoidales M4P by Bernardo MR20S es una máquina compacta y eficiente, diseñada para el afilado de brocas para metal con diámetros comprendidos entre 2 y 20 mm. Permite recuperar los filos de corte de las brocas desgastadas, restaurar una geometría de punta adecuada y prolongar la vida útil de las herramientas de perforación.

Especialmente indicada para talleres mecánicos, profesionales de la metalurgia, departamentos de mantenimiento y usuarios de taladros de columna o taladros fresadores, esta afiladora de brocas M4P MR20S ofrece una solución práctica para el mantenimiento periódico de las brocas helicoidales.

Gracias a su capacidad de afilado de 2 a 20 mm, permite trabajar con una amplia gama de diámetros, desde brocas pequeñas utilizadas para trabajos de precisión hasta herramientas de mayor tamaño empleadas habitualmente en talleres de fabricación metálica.

Su ángulo de punta regulable de 90° a 135° permite adaptar la geometría del afilado a las características de la broca y a la aplicación de perforación prevista.

La máquina también dispone de un dispositivo de adelgazamiento del alma de la broca, especialmente útil para mejorar el centrado de la punta y reducir la fuerza axial necesaria durante la perforación.

Equipada con un motor de 120 W y una muela que gira a 4400 rpm, la MR20S está diseñada para realizar operaciones de afilado rápidas, precisas y repetibles.

Una afiladora de brocas para metal de 2 a 20 mm

La M4P by Bernardo MR20S está diseñada para afilar brocas helicoidales de dos filos con diámetros comprendidos entre 2 y 20 mm.

Este amplio intervalo de afilado constituye una de las principales ventajas del modelo. Permite mantener tanto las brocas de pequeño diámetro utilizadas para trabajos habituales de perforación como las brocas de mayor tamaño empleadas frecuentemente con taladros de columna y taladros fresadores.

Durante su utilización, los filos de corte de una broca se desgastan progresivamente. Una broca desafilada puede requerir una mayor presión de avance, generar un calentamiento excesivo o producir agujeros con una calidad irregular.

El afilado permite recuperar los filos de corte cuando el estado de la broca lo permite, evitando tener que sustituir sistemáticamente herramientas que simplemente han perdido su capacidad de corte.

Esta máquina puede utilizarse para diferentes aplicaciones:

• Reafilado de brocas HSS: mantenimiento de brocas utilizadas para trabajos habituales de perforación de metales.
• Afilado de brocas de acero al cobalto: recuperación de los filos de corte mediante una muela adecuada para su composición.
• Restauración de filos desgastados: mantenimiento de brocas que presentan un desgaste normal.
• Afilado de brocas de gran diámetro: tratamiento de brocas helicoidales de hasta 20 mm.
• Ajuste del ángulo de punta: afilado dentro del intervalo de regulación permitido por la máquina.
• Adelgazamiento del alma: mejora de la geometría de la punta de la broca.
• Mantenimiento de herramientas de perforación: afilado periódico de brocas utilizadas en talleres mecánicos y departamentos de mantenimiento.

La máquina también puede utilizarse para afilar determinadas brocas de metal duro, siempre que se instale una muela diamantada compatible y adecuada para este material.

Ángulo de punta regulable de 90° a 135° para diferentes aplicaciones de perforación

Una de las principales ventajas de la afiladora de brocas M4P MR20S es su ángulo de afilado regulable de 90° a 135°.

Este intervalo de regulación permite reproducir diferentes geometrías de punta según el tipo de broca, el material que se desea perforar y la operación que se va a realizar.

El ángulo de punta influye en la forma en que la broca penetra en el material, en las fuerzas de corte generadas y en el comportamiento de la herramienta durante la perforación.

Un ángulo de 118° se utiliza habitualmente en brocas helicoidales HSS destinadas a trabajos generales sobre metales. Otros ángulos pueden resultar más adecuados según la geometría de la broca y las recomendaciones de su fabricante.

Gracias a su amplio intervalo de regulación, la MR20S permite seleccionar el ángulo apropiado sin quedar limitada a una única configuración de afilado.

Esta versatilidad resulta especialmente interesante en talleres que utilizan diferentes tipos de brocas para distintas aplicaciones.

No obstante, es importante respetar las características originales de la broca y evitar modificar innecesariamente su geometría cuando esta ha sido diseñada para una aplicación específica.

Dispositivo de adelgazamiento del alma para mejorar el centrado y reducir la fuerza de perforación

La M4P by Bernardo MR20S también destaca por incorporar un dispositivo de adelgazamiento del alma de la broca.

En una broca helicoidal convencional, el alma central se encuentra entre las dos ranuras helicoidales. En la punta de la broca, esta zona forma el filo transversal, que no corta el material de la misma manera que los dos filos principales.

Esta parte central puede generar una fuerza axial considerable, especialmente cuando la broca tiene un alma relativamente gruesa.

El adelgazamiento del alma consiste en modificar localmente la geometría de la punta para reducir la anchura del filo transversal.

Cuando se realiza correctamente, esta operación adicional de afilado ofrece varias ventajas:

• Mejor centrado: la punta puede penetrar más fácilmente en el material.
• Reducción de la fuerza axial: puede disminuir la presión necesaria para iniciar la perforación.
• Mejor comportamiento al comenzar a perforar: la broca puede tener menos tendencia a desviarse sobre la superficie de la pieza.
• Geometría de punta optimizada: la herramienta puede recuperar características de corte más adecuadas para su aplicación.

Esta función representa una ventaja importante frente a las afiladoras de brocas más sencillas, que únicamente permiten reafilar los dos filos de corte principales.

Resulta especialmente interesante para las brocas de mayor diámetro, en las que la reducción de la fuerza axial puede facilitar las operaciones de perforación.

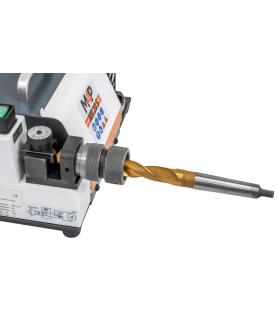

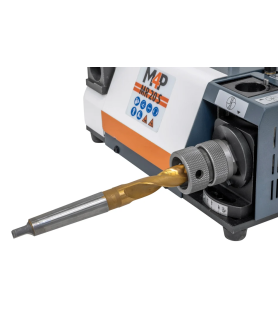

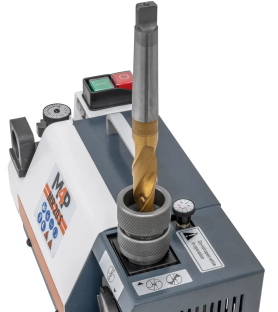

Sistema de sujeción mediante pinzas ER20 y ER25 para un afilado preciso

La afiladora de brocas helicoidales MR20S utiliza un sistema de sujeción mediante pinzas ER20 y ER25 para mantener las brocas firmemente colocadas durante las diferentes etapas de preparación y afilado.

Este sistema permite posicionar la broca en un portapinzas adecuado para su diámetro.

El sistema específico de guiado del portapinzas contribuye a obtener un afilado uniforme y a limitar las diferencias de geometría entre los dos filos de corte.

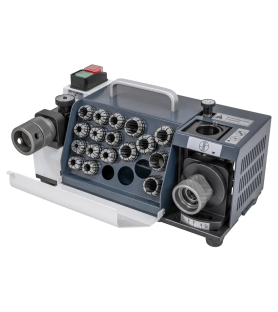

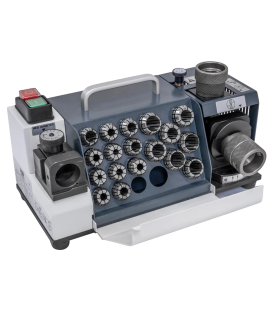

La máquina se suministra con un total de 18 pinzas de sujeción, distribuidas en dos series.

11 pinzas ER20:

• 3 mm
• 4 mm
• 5 mm
• 6 mm
• 7 mm
• 8 mm
• 9 mm
• 10 mm
• 11 mm
• 12 mm
• 13 mm

7 pinzas ER25:

• 14 mm
• 15 mm
• 16 mm
• 17 mm
• 18 mm
• 19 mm
• 20 mm

También se incluye un portapinzas adecuado para el sistema de sujeción ER20 o ER25 de la máquina.

Las pinzas ER20 y ER25 permiten sujetar brocas de diferentes diámetros, incluidas determinadas medidas intermedias cuando estas se encuentran dentro del intervalo de sujeción de la pinza seleccionada.

Para las brocas de pequeño diámetro, es importante comprobar que la pinza elegida sea compatible con el diámetro real del vástago de la broca.

La colocación y la sujeción deben realizarse siguiendo las instrucciones del fabricante para garantizar resultados de afilado precisos.

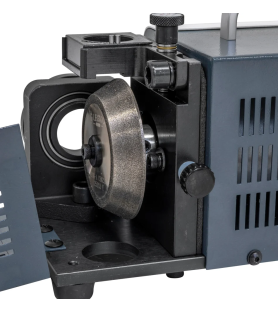

Muela CBN incluida para el afilado de brocas HSS

La afiladora de brocas M4P MR20S se suministra con una muela CBN.

El CBN, o nitruro de boro cúbico, es un abrasivo especialmente adecuado para el afilado de numerosas herramientas de acero rápido, incluidas las brocas helicoidales HSS.

Esta tecnología abrasiva ofrece una buena resistencia al desgaste y permite reafilar con precisión los filos de corte cuando se respetan las condiciones de utilización adecuadas.

Por tanto, la muela CBN suministrada resulta apropiada para las operaciones habituales de afilado de brocas compatibles.

Es especialmente útil para el mantenimiento periódico de brocas de acero rápido utilizadas diariamente en talleres mecánicos y de metalurgia.

Importante: para afilar brocas de metal duro es necesario utilizar una muela diamantada compatible. La muela CBN suministrada de serie no debe considerarse una muela universal para todos los materiales.

La elección de la muela debe realizarse siempre según el material de la broca y las recomendaciones del fabricante.

Motor de 120 W y velocidad de rotación de la muela de 4400 rpm

La afiladora de brocas M4P by Bernardo MR20S está equipada con un motor de 0,12 kW, equivalente a 120 W.

Este motor acciona la muela a una velocidad de 4400 revoluciones por minuto.

Estas características son adecuadas para las operaciones de afilado de brocas helicoidales, que requieren un contacto controlado entre la muela y los filos de corte.

El sistema de guiado del portapinzas facilita el posicionamiento de la broca y contribuye a la regularidad del trabajo.

La máquina está diseñada para realizar operaciones de afilado rápidas y sencillas, siempre que las herramientas estén correctamente preparadas y posicionadas.

Durante el afilado, se recomienda evitar ejercer una presión excesiva para preservar tanto los filos de corte como la muela.

Una afiladora de brocas compacta para talleres mecánicos

Con unas dimensiones de tan solo 290 x 145 x 155 mm, la MR20S es una máquina compacta que puede instalarse fácilmente sobre un banco de trabajo.

Su peso aproximado de 8,2 kg permite desplazarla o guardarla cómodamente cuando el espacio disponible en el taller es limitado.

Representa, por tanto, una solución práctica para los usuarios que desean disponer de un equipo específico para el afilado de brocas sin necesidad de instalar una máquina de grandes dimensiones.

Su alimentación monofásica de 230 V permite utilizarla en talleres equipados con una instalación eléctrica adecuada.

Esta afiladora constituye un complemento útil para talleres que ya disponen de taladros de columna, taladros fresadores u otras máquinas destinadas al trabajo de los metales.

Gracias a su capacidad de afilado de hasta 20 mm, resulta especialmente adecuada para los usuarios que trabajan con una amplia gama de diámetros de brocas.

Características técnicas de la afiladora de brocas M4P by Bernardo MR20S

A continuación se detallan las características técnicas de la afiladora de brocas helicoidales M4P MR20S:

• Marca: M4P by Bernardo
• Modelo: MR20S
• Referencia del fabricante: 1016070
• Código EAN: 9009468081775
• Tipo de máquina: afiladora de brocas helicoidales
• Tipo de brocas: brocas helicoidales de dos filos
• Diámetro de afilado: de 2 a 20 mm
• Ángulo de punta regulable: de 90° a 135°
• Función de adelgazamiento del alma: sí
• Velocidad de rotación de la muela: 4400 rpm
• Potencia del motor: 0,12 kW (120 W)
• Alimentación eléctrica: 230 V monofásica
• Longitud: 290 mm
• Anchura: 145 mm
• Altura: 155 mm
• Peso aproximado: 8,2 kg
• Muela suministrada: muela CBN
• Sistema de sujeción: pinzas ER20 y ER25
• Número de pinzas suministradas: 18
• Pinzas ER20: 11 pinzas de 3 a 13 mm
• Pinzas ER25: 7 pinzas de 14 a 20 mm
• Portapinzas: incluido

Equipamiento estándar de la afiladora de brocas M4P MR20S

La afiladora de brocas helicoidales M4P by Bernardo MR20S se suministra con los siguientes accesorios:

• 1 muela CBN para afilar brocas compatibles.
• 11 pinzas ER20 de medidas nominales 3, 4, 5, 6, 7, 8, 9, 10, 11, 12 y 13 mm.
• 7 pinzas ER25 de medidas nominales 14, 15, 16, 17, 18, 19 y 20 mm.
• 1 portapinzas adecuado para el sistema de sujeción de la máquina.

La máquina también dispone de un dispositivo integrado para el adelgazamiento del alma de la broca.

Importante: la muela diamantada necesaria para afilar brocas de metal duro no figura entre los accesorios suministrados de serie.

¿Cómo utilizar correctamente una afiladora de brocas helicoidales?

Para obtener resultados satisfactorios con la MR20S, es importante preparar correctamente cada broca antes de proceder al afilado.

El primer paso consiste en comprobar el estado general de la herramienta. Una broca que simplemente ha perdido el filo normalmente puede reafilarse, mientras que una broca con grietas, deformaciones importantes o daños graves debe examinarse cuidadosamente y sustituirse cuando sea necesario.

A continuación, debe seleccionarse la pinza ER20 o ER25 adecuada para el diámetro de la broca y colocar la herramienta siguiendo el procedimiento descrito en el manual de la máquina.

El ángulo de punta debe ajustarse según la geometría deseada y las características de la herramienta.

Después de afilar los dos filos principales, puede utilizarse el dispositivo de adelgazamiento del alma cuando esta operación sea apropiada para el tipo de broca.

Algunas precauciones permiten mejorar la calidad del afilado:

• Utilizar una muela adecuada para el material de la broca.
• Comprobar que la broca esté correctamente sujeta en la pinza.
• Respetar el ángulo de punta recomendado para la herramienta.
• Evitar ejercer una presión excesiva durante el afilado.
• Utilizar protección ocular adecuada.
• Esperar a que la muela se detenga completamente antes de realizar cualquier intervención.
• Desconectar la máquina de la alimentación eléctrica antes de efectuar operaciones de mantenimiento o sustituir la muela.

Una inspección visual de los dos filos de corte después del afilado permite comprobar su uniformidad y detectar posibles irregularidades.

¿Por qué elegir la afiladora de brocas M4P MR20S en Probois Machinoutils?

La afiladora de brocas helicoidales M4P by Bernardo MR20S representa una solución interesante para los usuarios que desean mantener sus herramientas de perforación y reducir la necesidad de sustituir brocas que simplemente han perdido el filo.

Su capacidad de afilado de 2 a 20 mm, el ángulo de punta regulable de 90° a 135° y la función de adelgazamiento del alma ofrecen posibilidades útiles para el mantenimiento de brocas helicoidales.

El sistema de sujeción mediante pinzas ER20 y ER25, las 18 pinzas suministradas y la muela CBN incluida permiten trabajar con una amplia gama de diámetros.

Con su motor de 120 W, su alimentación de 230 V y sus dimensiones compactas, esta máquina encuentra fácilmente su lugar en un taller mecánico o departamento de mantenimiento.

En Probois Machinoutils ofrecemos una selección de máquinas y accesorios para trabajar los metales, entre ellos afiladoras de brocas, taladros de columna, taladros fresadores, brocas para metal y accesorios de mecanizado.

Elija la afiladora de brocas M4P by Bernardo MR20S para reafilar sus brocas helicoidales de 2 a 20 mm y recuperar filos de corte adecuados para sus trabajos de perforación.
