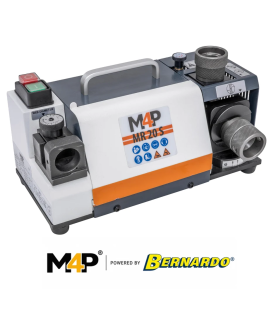

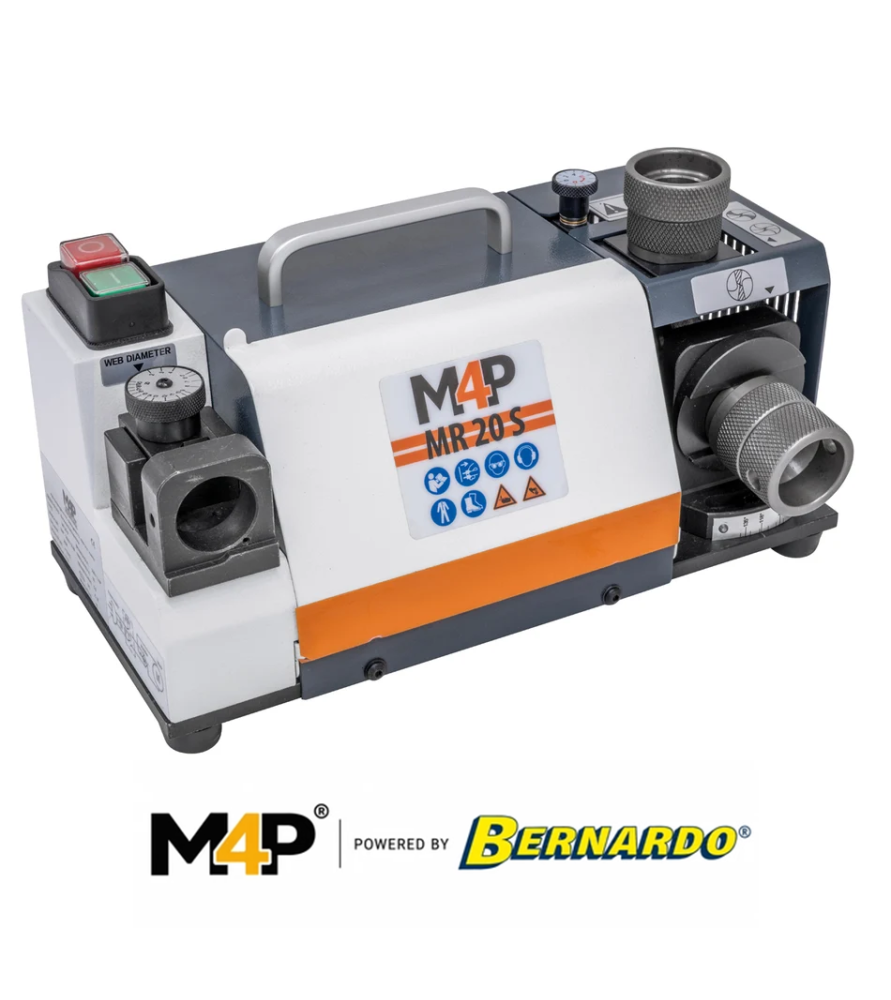

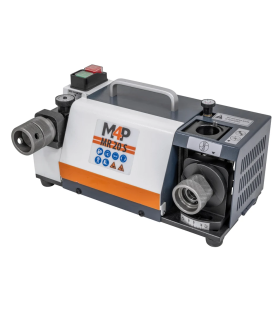

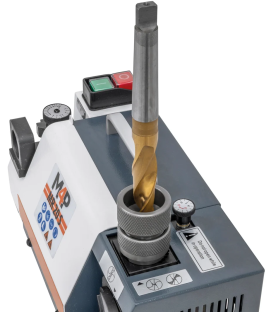

Affilatrice per punte elicoidali M4P by Bernardo MR20S: affilatura precisa delle punte da 2 a 20 mm

L'affilatrice per punte elicoidali M4P by Bernardo MR20S è una macchina compatta e performante, progettata per l'affilatura delle punte per metallo con diametro da 2 a 20 mm. Permette di ripristinare i taglienti delle punte usurate, recuperare una geometria di punta adeguata e prolungare la durata degli utensili di foratura.

Particolarmente indicata per officine meccaniche, professionisti della lavorazione dei metalli, reparti di manutenzione e utilizzatori di trapani a colonna o trapani-fresatrici, questa affilatrice per punte M4P MR20S offre una soluzione pratica per la manutenzione regolare delle punte elicoidali.

Grazie alla sua capacità di affilatura da 2 a 20 mm, permette di lavorare su un'ampia gamma di diametri, dalle punte più piccole utilizzate per lavori di precisione fino agli utensili di dimensioni maggiori impiegati nelle officine di carpenteria e lavorazione dei metalli.

L'angolo di punta regolabile da 90° a 135° consente di adattare la geometria di affilatura alle caratteristiche della punta e all'applicazione di foratura prevista.

La macchina dispone inoltre di un dispositivo per l'assottigliamento dell'anima della punta, particolarmente utile per migliorare il centraggio e ridurre la forza assiale necessaria durante la foratura.

Dotata di un motore da 120 W e di una mola che ruota a 4400 giri/min, la MR20S è progettata per eseguire operazioni di affilatura rapide, precise e ripetibili.

Un'affilatrice per punte da trapano per metallo da 2 a 20 mm

La M4P by Bernardo MR20S è progettata per l'affilatura di punte elicoidali a due taglienti con diametri compresi tra 2 e 20 mm.

Questa capacità di affilatura estesa rappresenta uno dei principali vantaggi del modello. Permette di riaffilare sia le punte di piccolo diametro utilizzate per le comuni operazioni di foratura, sia le punte più grandi impiegate frequentemente sui trapani a colonna e sui trapani-fresatrici.

Durante l'utilizzo, i taglienti di una punta si usurano progressivamente. Una punta non più affilata può richiedere una maggiore pressione durante la foratura, provocare un riscaldamento eccessivo o produrre fori con una qualità irregolare.

L'affilatura permette di ripristinare i taglienti quando le condizioni della punta lo consentono, evitando di sostituire sistematicamente gli utensili che hanno semplicemente perso la loro capacità di taglio.

Questa macchina può essere utilizzata per diverse applicazioni:

• Riaffilatura di punte HSS: manutenzione delle punte utilizzate per le comuni operazioni di foratura dei metalli.
• Affilatura di punte al cobalto: ripristino dei taglienti mediante una mola adatta alla loro composizione.
• Ripristino dei taglienti usurati: manutenzione delle punte che presentano una normale usura.
• Affilatura di punte di grande diametro: lavorazione di punte elicoidali fino a 20 mm.
• Regolazione dell'angolo di punta: affilatura entro l'intervallo di regolazione previsto dalla macchina.
• Assottigliamento dell'anima: miglioramento della geometria della punta.
• Manutenzione degli utensili di foratura: affilatura regolare delle punte utilizzate nelle officine meccaniche e nei reparti di manutenzione.

La macchina può inoltre essere utilizzata per affilare determinate punte in metallo duro, a condizione di installare una mola diamantata compatibile e adatta a questo materiale.

Angolo di punta regolabile da 90° a 135° per diverse applicazioni di foratura

Uno dei principali vantaggi dell'affilatrice per punte M4P MR20S è l'angolo di affilatura regolabile da 90° a 135°.

Questo intervallo di regolazione permette di riprodurre diverse geometrie di punta in funzione del tipo di utensile, del materiale da forare e dell'operazione da eseguire.

L'angolo di punta influisce sul modo in cui l'utensile penetra nel materiale, sulle forze di taglio generate e sul comportamento della punta durante la lavorazione.

Un angolo di 118° è comunemente utilizzato sulle punte elicoidali HSS destinate alle lavorazioni generali dei metalli. Altri angoli possono essere preferibili in base alla geometria della punta e alle raccomandazioni del produttore.

Grazie all'ampio intervallo di regolazione, la MR20S consente di selezionare l'angolo appropriato senza essere limitati a un'unica configurazione di affilatura.

Questa versatilità è particolarmente interessante nelle officine che utilizzano diversi tipi di punte per applicazioni differenti.

È tuttavia importante rispettare le caratteristiche originali della punta ed evitare di modificarne inutilmente la geometria quando questa è stata progettata per un'applicazione specifica.

Dispositivo di assottigliamento dell'anima per migliorare il centraggio e ridurre la forza di foratura

La M4P by Bernardo MR20S si distingue anche per il suo dispositivo integrato di assottigliamento dell'anima della punta.

In una punta elicoidale tradizionale, l'anima centrale si trova tra le due scanalature. In corrispondenza della punta, questa zona forma il tagliente trasversale, che non asporta il materiale nello stesso modo dei due taglienti principali.

Questa parte centrale può generare una forza assiale considerevole, soprattutto quando la punta presenta un'anima relativamente spessa.

L'assottigliamento dell'anima consiste nel modificare localmente la geometria della punta per ridurre la larghezza del tagliente trasversale.

Quando viene eseguita correttamente, questa operazione di affilatura supplementare offre diversi vantaggi:

• Migliore centraggio: la punta può penetrare più facilmente nel materiale.
• Riduzione della forza assiale: può diminuire la pressione necessaria per iniziare la foratura.
• Migliore comportamento all'avvio: la punta può essere meno soggetta a scivolare sulla superficie del pezzo.
• Geometria di punta ottimizzata: l'utensile può recuperare caratteristiche di taglio più adatte all'applicazione prevista.

Questa funzione rappresenta un vantaggio significativo rispetto alle affilatrici per punte più semplici, che permettono soltanto di riaffilare i due taglienti principali.

È particolarmente interessante per le punte di diametro maggiore, per le quali la riduzione della forza assiale può facilitare le operazioni di foratura.

Sistema di serraggio con pinze ER20 ed ER25 per un'affilatura precisa

L'affilatrice per punte elicoidali MR20S utilizza un sistema di serraggio con pinze ER20 ed ER25 per mantenere saldamente le punte durante le diverse fasi di preparazione e affilatura.

Questo sistema permette di posizionare la punta in un portapinze adatto al suo diametro.

Il sistema di guida specifico del portapinze contribuisce a ottenere risultati di affilatura regolari e a limitare le differenze di geometria tra i due taglienti.

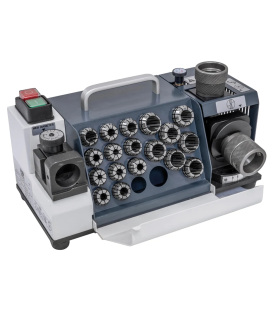

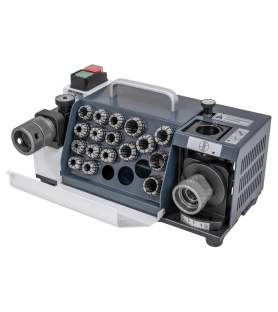

La macchina viene fornita con un totale di 18 pinze di serraggio, suddivise in due serie.

11 pinze ER20:

• 3 mm
• 4 mm
• 5 mm
• 6 mm
• 7 mm
• 8 mm
• 9 mm
• 10 mm
• 11 mm
• 12 mm
• 13 mm

7 pinze ER25:

• 14 mm
• 15 mm
• 16 mm
• 17 mm
• 18 mm
• 19 mm
• 20 mm

Un portapinze adatto al sistema di serraggio ER20 o ER25 è inoltre incluso nella dotazione standard.

Le pinze ER20 ed ER25 permettono di mantenere punte di diversi diametri, comprese alcune misure intermedie quando queste rientrano nell'intervallo di serraggio della pinza selezionata.

Per le punte di piccolo diametro, è importante verificare che la pinza scelta sia compatibile con il diametro effettivo del gambo dell'utensile.

Il posizionamento e il serraggio devono essere eseguiti secondo le istruzioni del produttore per garantire risultati di affilatura precisi.

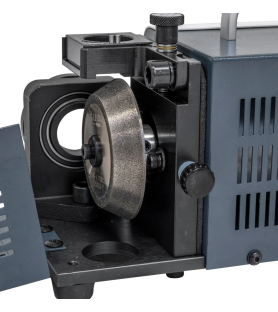

Mola CBN inclusa per l'affilatura delle punte HSS

L'affilatrice per punte M4P MR20S viene fornita con una mola CBN.

Il CBN, o nitruro di boro cubico, è un abrasivo particolarmente adatto all'affilatura di numerosi utensili in acciaio rapido, comprese le punte elicoidali HSS.

Questa tecnologia abrasiva offre una buona resistenza all'usura e permette di riaffilare con precisione i taglienti quando vengono rispettate le corrette condizioni di utilizzo.

La mola CBN fornita è quindi adatta alle comuni operazioni di affilatura delle punte compatibili.

È particolarmente utile per la manutenzione regolare delle punte in acciaio rapido utilizzate quotidianamente nelle officine meccaniche e nei reparti di lavorazione dei metalli.

Importante: per l'affilatura delle punte in metallo duro è necessaria una mola diamantata compatibile. La mola CBN fornita di serie non deve essere considerata una mola universale per tutti i materiali.

La scelta della mola deve sempre essere effettuata in funzione del materiale della punta e delle raccomandazioni del produttore.

Motore da 120 W e velocità di rotazione della mola di 4400 giri/min

L'affilatrice per punte M4P by Bernardo MR20S è dotata di un motore da 0,12 kW, equivalente a 120 W.

Questo motore aziona la mola a una velocità di 4400 giri al minuto.

Queste caratteristiche sono adatte alle operazioni di affilatura delle punte elicoidali, che richiedono un contatto controllato tra la mola e i taglienti dell'utensile.

Il sistema di guida del portapinze facilita il posizionamento della punta e contribuisce alla regolarità del lavoro.

La macchina è progettata per eseguire operazioni di affilatura rapide e semplici, a condizione che gli utensili siano preparati e posizionati correttamente.

Durante l'affilatura si raccomanda di evitare pressioni eccessive, per preservare sia i taglienti sia la mola.

Un'affilatrice per punte compatta per le officine meccaniche

Con dimensioni di soli 290 x 145 x 155 mm, la MR20S è una macchina compatta che può essere facilmente installata su un banco da lavoro.

Il suo peso approssimativo di 8,2 kg permette di spostarla o riporla facilmente quando lo spazio disponibile in officina è limitato.

Rappresenta quindi una soluzione pratica per gli utilizzatori che desiderano disporre di un'attrezzatura specifica per l'affilatura delle punte senza installare una macchina di grandi dimensioni.

L'alimentazione monofase a 230 V permette di utilizzarla nelle officine dotate di un impianto elettrico adeguato.

Questa affilatrice costituisce un complemento utile per le officine già equipaggiate con trapani a colonna, trapani-fresatrici o altre macchine per la lavorazione dei metalli.

Grazie alla sua capacità di affilatura fino a 20 mm, è particolarmente indicata per gli utilizzatori che lavorano con un'ampia gamma di diametri di punte.

Caratteristiche tecniche dell'affilatrice per punte M4P by Bernardo MR20S

Di seguito sono riportate le caratteristiche tecniche dell'affilatrice per punte elicoidali M4P MR20S:

• Marca: M4P by Bernardo
• Modello: MR20S
• Codice produttore: 1016070
• Codice EAN: 9009468081775
• Tipo di macchina: affilatrice per punte elicoidali
• Tipo di punte: punte elicoidali a due taglienti
• Diametro di affilatura: da 2 a 20 mm
• Angolo di punta regolabile: da 90° a 135°
• Funzione di assottigliamento dell'anima: sì
• Velocità di rotazione della mola: 4400 giri/min
• Potenza del motore: 0,12 kW (120 W)
• Alimentazione elettrica: 230 V monofase
• Lunghezza: 290 mm
• Larghezza: 145 mm
• Altezza: 155 mm
• Peso approssimativo: 8,2 kg
• Mola fornita: mola CBN
• Sistema di serraggio: pinze ER20 ed ER25
• Numero di pinze fornite: 18
• Pinze ER20: 11 pinze da 3 a 13 mm
• Pinze ER25: 7 pinze da 14 a 20 mm
• Portapinze: incluso

Dotazione standard dell'affilatrice per punte M4P MR20S

L'affilatrice per punte elicoidali M4P by Bernardo MR20S viene fornita con i seguenti accessori:

• 1 mola CBN per l'affilatura delle punte compatibili.
• 11 pinze ER20 nelle misure nominali 3, 4, 5, 6, 7, 8, 9, 10, 11, 12 e 13 mm.
• 7 pinze ER25 nelle misure nominali 14, 15, 16, 17, 18, 19 e 20 mm.
• 1 portapinze adatto al sistema di serraggio della macchina.

La macchina dispone inoltre di un dispositivo integrato per l'assottigliamento dell'anima della punta.

Importante: la mola diamantata necessaria per l'affilatura delle punte in metallo duro non è compresa nell'elenco degli accessori forniti di serie.

Come utilizzare correttamente un'affilatrice per punte elicoidali?

Per ottenere risultati soddisfacenti con la MR20S, è importante preparare correttamente ogni punta prima dell'affilatura.

La prima operazione consiste nel verificare le condizioni generali dell'utensile. Una punta che ha semplicemente perso il filo può generalmente essere riaffilata, mentre una punta che presenta crepe, deformazioni importanti o danni gravi deve essere esaminata attentamente e sostituita quando necessario.

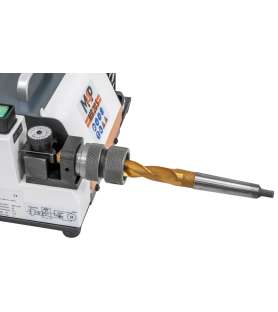

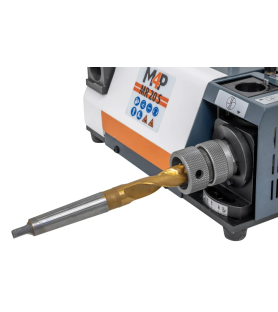

Successivamente, occorre selezionare la pinza ER20 o ER25 adatta al diametro della punta e posizionare l'utensile secondo la procedura descritta nel manuale della macchina.

L'angolo di punta deve essere regolato in funzione della geometria desiderata e delle caratteristiche dell'utensile.

Dopo l'affilatura dei due taglienti principali, è possibile utilizzare il dispositivo di assottigliamento dell'anima quando questa operazione è appropriata al tipo di punta.

Alcune precauzioni permettono di migliorare la qualità dell'affilatura:

• Utilizzare una mola adatta al materiale della punta.
• Verificare che la punta sia correttamente fissata nella pinza.
• Rispettare l'angolo di punta raccomandato per l'utensile.
• Evitare di esercitare una pressione eccessiva durante l'affilatura.
• Indossare un'adeguata protezione per gli occhi.
• Attendere l'arresto completo della mola prima di effettuare qualsiasi intervento.
• Scollegare la macchina dall'alimentazione elettrica prima delle operazioni di manutenzione o sostituzione della mola.

Un controllo visivo dei due taglienti dopo l'affilatura permette di verificarne la regolarità e individuare eventuali anomalie.

Perché scegliere l'affilatrice per punte M4P MR20S da Probois Machinoutils?

L'affilatrice per punte elicoidali M4P by Bernardo MR20S rappresenta una soluzione interessante per gli utilizzatori che desiderano effettuare la manutenzione dei propri utensili di foratura e ridurre la necessità di sostituire punte semplicemente usurate.

La sua capacità di affilatura da 2 a 20 mm, l'angolo di punta regolabile da 90° a 135° e la funzione di assottigliamento dell'anima offrono possibilità utili per la manutenzione delle punte elicoidali.

Il sistema di serraggio con pinze ER20 ed ER25, le 18 pinze fornite e la mola CBN inclusa permettono di lavorare su un'ampia gamma di diametri.

Con il suo motore da 120 W, l'alimentazione a 230 V e le dimensioni compatte, questa macchina trova facilmente posto in un'officina meccanica o in un reparto di manutenzione.

Da Probois Machinoutils proponiamo una selezione di macchine e accessori per la lavorazione dei metalli, tra cui affilatrici per punte, trapani a colonna, trapani-fresatrici, punte per metallo e accessori per le lavorazioni meccaniche.

Scegliete l'affilatrice per punte M4P by Bernardo MR20S per riaffilare le vostre punte elicoidali da 2 a 20 mm e ripristinare taglienti adatti alle vostre operazioni di foratura.
