Artikel-Nr.: BZSM560-230V

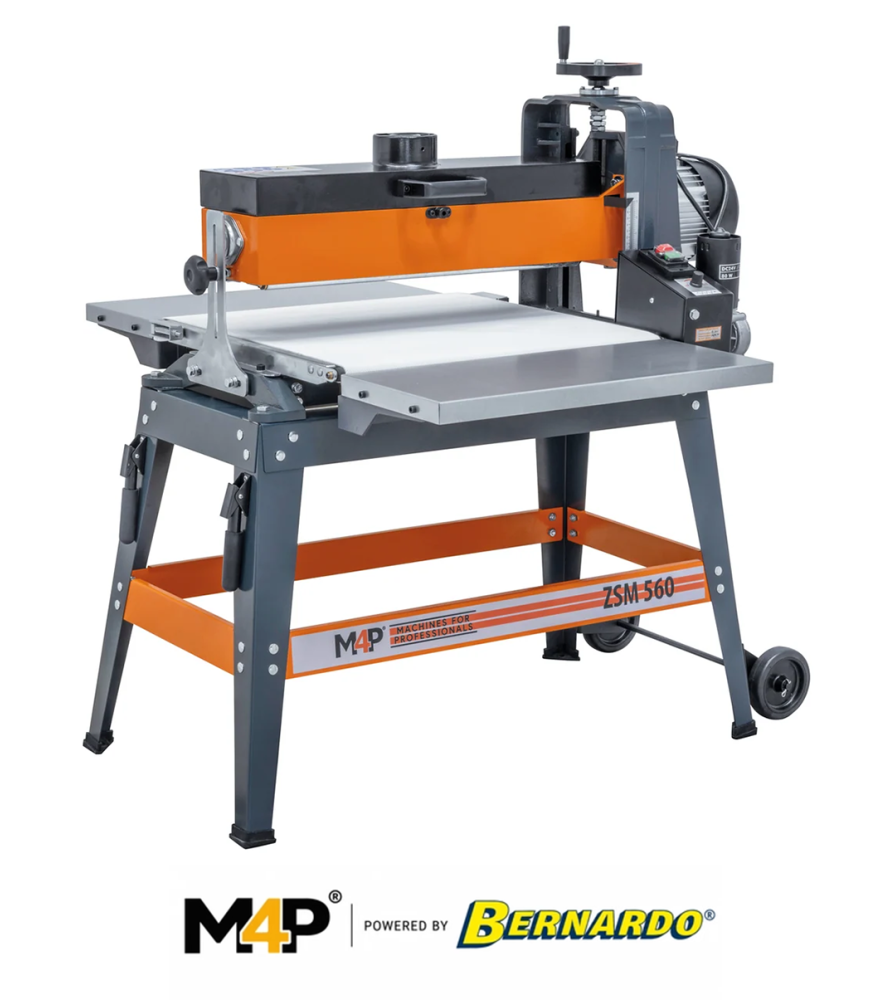

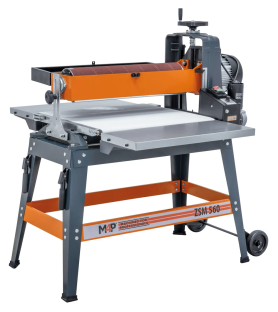

Die M4P by Bernardo ZSM560 Zylinderschleifmaschine – 230 V wurde zum Kalibrieren, Schleifen und Feinbearbeiten von Holzwerkstücken entwickelt. Dank ihrer 565 mm langen Schleifwalze und der einseitig offenen Bauweise bietet sie eine maximale Schleifbreite von 560 mm in einem Durchgang und bis zu 1120 mm in zwei Durchgängen.
Ausgestattet mit einem 1500-W-Motor (2 PS) verfügt diese Walzenschleifmaschine über ein stufenlos regelbares Vorschubband mit einer Geschwindigkeit von 0,5 bis 3 m/min. Dadurch lässt sich der Vorschub an die Werkstückabmessungen, die Holzart und das gewünschte Schleifergebnis anpassen.
Die Höhe der Schleifwalze kann über ein Handrad mit Skala präzise eingestellt werden.
Die M4P by Bernardo ZSM560 Zylinderschleifmaschine – 230 V ist eine Holzbearbeitungsmaschine zum Kalibrieren, Schleifen und Feinbearbeiten von Holzwerkstücken. Sie ermöglicht die Bearbeitung gleichmäßiger Oberflächen, die schrittweise Reduzierung der Werkstückdicke und die Verbesserung der Oberflächenqualität vor Montage- oder Oberflächenbehandlungsarbeiten.
Dank ihrer einseitig offenen Bauweise bietet diese M4P ZSM560 Walzenschleifmaschine eine maximale Schleifbreite von 560 mm in einem Durchgang. Bei größeren Platten und Werkstücken kann eine Breite von bis zu 1120 mm in zwei aufeinanderfolgenden Durchgängen bearbeitet werden, indem das Werkstück gedreht und anschließend die verbleibende Fläche geschliffen wird.
Diese Eigenschaft ist besonders für Tischler, Schreiner, Möbelbauer und anspruchsvolle Heimwerker interessant, die relativ breite Holzplatten schleifen möchten, ohne eine große industrielle Breitbandschleifmaschine anschaffen zu müssen.
Die Maschine ist mit einem 1500-W-Motor (2 PS), einer Schleifwalze mit 130 mm Durchmesser und einem Vorschubband mit variabler Geschwindigkeit ausgestattet. Dadurch eignet sie sich für Kalibrier- und Feinschleifarbeiten, bei denen ein kontrollierter Materialabtrag erforderlich ist.
Der 230-V-Einphasenanschluss ermöglicht die Aufstellung in Werkstätten mit einer geeigneten Stromversorgung, ohne dass ein Drehstromanschluss erforderlich ist.
Die ZSM560 Zylinderschleifmaschine eignet sich besonders für Arbeiten, bei denen eine gleichmäßige Schleifbearbeitung größerer Holzoberflächen erforderlich ist.
Im Gegensatz zu einem handgeführten Schleifgerät, das ständig manuell geführt werden muss, verwendet diese Maschine ein motorisiertes Vorschubband, das die Werkstücke gleichmäßig unter der Schleifwalze hindurchtransportiert.
Dieses Funktionsprinzip erleichtert ein gleichmäßiges Schleifergebnis über die gesamte Werkstücklänge, sofern die Walzenhöhe, die Vorschubgeschwindigkeit und die Körnung des Schleifmittels richtig eingestellt sind.
Die Maschine kann für zahlreiche Holzbearbeitungsarbeiten eingesetzt werden:
Eine Zylinderschleifmaschine ersetzt jedoch keine Abricht- oder Dickenhobelmaschine, wenn stark verzogenes Holz begradigt werden muss. Sie ist hauptsächlich für das kontrollierte Schleifen bereits entsprechend vorbereiteter Werkstücke vorgesehen.
Einer der wichtigsten Vorteile der M4P by Bernardo ZSM560 Zylinderschleifmaschine ist ihre einseitig offene Konstruktion.
Diese Bauweise ermöglicht es, Werkstücke mit einer Breite von bis zu 560 mm in einem einzigen Durchgang unter der Schleifwalze zu bearbeiten.
Bei breiteren Werkstücken kann zunächst eine Seite der Platte geschliffen werden. Anschließend wird das Werkstück gedreht, um die verbleibende Fläche zu bearbeiten.
Auf diese Weise lässt sich eine maximale theoretische Schleifbreite von 1120 mm in zwei Durchgängen erreichen, abhängig von den Abmessungen und Eigenschaften des Werkstücks.
Diese Kapazität ist besonders praktisch für das Schleifen großer Holzplatten, Möbelplatten, Tischplatten und verschiedener Bauteile im Innenausbau.
Um beim Schleifen in zwei Durchgängen eine möglichst gleichmäßige Oberfläche zu erzielen, sollten die Höheneinstellung und die Vorschubgeschwindigkeit unverändert bleiben. Außerdem ist auf eine sorgfältige Positionierung des Werkstücks zu achten.
Es empfiehlt sich, nur geringe Materialmengen pro Durchgang abzutragen, um Schleifspuren und Höhenunterschiede zu vermeiden.

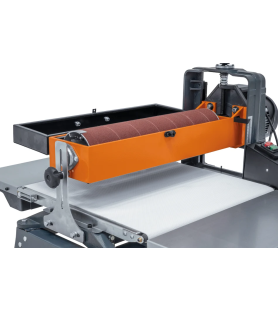

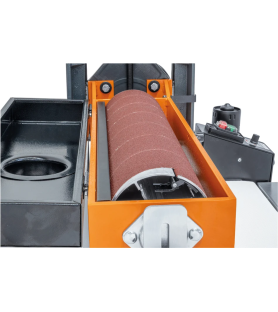

Die M4P ZSM560 Walzenschleifmaschine ist mit einer Schleifwalze mit 130 mm Durchmesser und 565 mm Länge ausgestattet.
Die Schleifwalze dreht sich mit einer Geschwindigkeit von 1420 U/min.
Ihre Arbeitsbreite ermöglicht die effiziente Bearbeitung von Holzplatten und Werkstücken innerhalb der vorgesehenen Maschinenkapazität.
Der Hersteller weist darauf hin, dass die ZSM560 mit handelsüblichen Schleifbändern beziehungsweise Schleifstreifen verwendet werden kann, sofern deren Abmessungen und Eigenschaften mit dem Befestigungssystem der Schleifwalze kompatibel sind.
Die Wahl des richtigen Schleifmittels ist entscheidend für ein gutes Ergebnis. Eine gröbere Körnung eignet sich für erste Kalibrierarbeiten, während feinere Schleifmittel die Oberflächenqualität schrittweise verbessern.
Insbesondere bei Harthölzern oder breiten Werkstücken sollte vermieden werden, in einem einzigen Durchgang zu viel Material abzutragen.

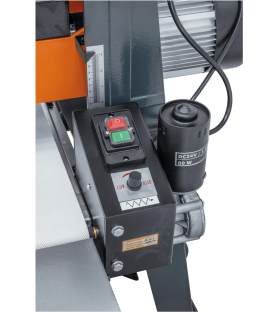

Die ZSM560 Zylinderschleifmaschine verfügt über ein stufenlos regelbares Vorschubband mit einer Geschwindigkeit von 0,5 bis 3 Metern pro Minute.
Diese Funktion ermöglicht es, den Werkstückvorschub an die Schleifbedingungen und das gewünschte Ergebnis anzupassen.
Eine niedrigere Vorschubgeschwindigkeit kann bei bestimmten Arbeiten sinnvoll sein, bei denen eine intensivere Schleifwirkung benötigt wird. Ein schnellerer Vorschub kann dagegen für leichte Feinschleifdurchgänge geeignet sein.
Die richtige Einstellung hängt von mehreren Faktoren ab:
Der stufenlos einstellbare Vorschub ist ein wichtiger Vorteil, um die Maschine an unterschiedliche Anwendungen im Tischlerhandwerk und Möbelbau anzupassen.

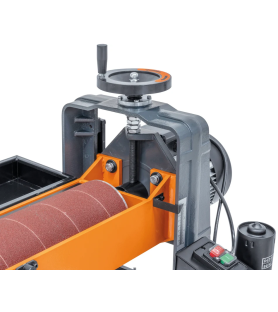

Die M4P ZSM560 Zylinderschleifmaschine besitzt eine Höhenverstellung der Schleifeinheit, die über ein Handrad mit Skala bedient wird.
Mit diesem Mechanismus kann die Position der Schleifwalze an die jeweilige Werkstückdicke angepasst werden.
Die Maschine eignet sich für Werkstücke mit einer Dicke zwischen 5 und 125 mm.
Durch die schrittweise Höhenverstellung lässt sich der Materialabtrag kontrollieren. Mehrere aufeinanderfolgende Schleifdurchgänge ermöglichen es, die gewünschte Werkstückdicke oder Oberflächenqualität zu erreichen.
Für präzise Ergebnisse empfiehlt es sich, die Werkstückdicke regelmäßig zu kontrollieren und nur kleine, kontrollierte Einstellungen vorzunehmen.
Diese Funktion ist besonders beim Kalibrieren von Platten, beim Vorbereiten von Massivholzbrettern und bei Arbeiten hilfreich, die eine möglichst gleichmäßige Materialstärke erfordern.

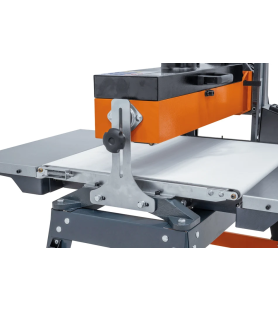

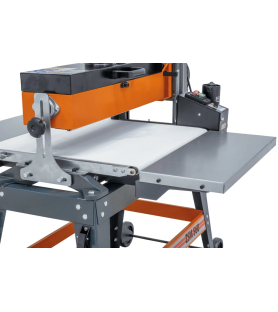

Die M4P by Bernardo ZSM560 Zylinderschleifmaschine verfügt über einen Arbeitstisch mit Abmessungen von 500 x 580 mm.
Um die Werkstückauflage an der Einzugs- und Auszugsseite zu verbessern, wird die Maschine zusätzlich mit zwei Tischverlängerungen von jeweils 245 x 580 mm geliefert.
Diese Verlängerungen sind besonders beim Schleifen längerer Bretter und größerer Holzplatten hilfreich.
Sie unterstützen eine korrekte Positionierung des Werkstücks während des Durchlaufs unter der Schleifwalze und erleichtern den gleichmäßigen Transport durch das Vorschubband.
Bei besonders langen oder schweren Werkstücken können zusätzliche geeignete Werkstückauflagen erforderlich sein, um eine ausreichende Stabilität zu gewährleisten.
Die M4P ZSM560 Zylinderschleifmaschine ist mit einem 1,5-kW-Motor ausgestattet, entsprechend 1500 W beziehungsweise ungefähr 2 PS.
Dieser Motor treibt die Schleifwalze mit 1420 Umdrehungen pro Minute an und stellt die Leistung für die vorgesehenen Kalibrier- und Feinschleifarbeiten bereit.
Der 230-V-Einphasenanschluss ist besonders praktisch für Werkstätten, die nicht über eine Drehstromversorgung verfügen.
Um die verfügbare Motorleistung optimal zu nutzen, müssen die Vorschubgeschwindigkeit und die Schleiftiefe an die Werkstückbreite, die Holzart und die Schleifmittelkörnung angepasst werden.
Eine übermäßige Belastung der Schleifwalze kann zu einer Überhitzung des Schleifmittels, Schleifspuren auf dem Holz oder einer Überlastung des Motors führen.

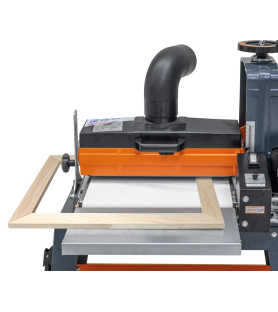

Die ZSM560 Zylinderschleifmaschine besitzt einen Absauganschluss mit 100 mm Durchmesser, der für den Anschluss einer geeigneten Holzstaubabsauganlage vorgesehen ist.
Beim Walzenschleifen entstehen erhebliche Mengen feiner Holzstäube. Deshalb ist die Verwendung einer Absauganlage mit ausreichender Luftleistung und einer für die entstehenden Stäube geeigneten Filterung besonders wichtig.
Eine wirksame Staubabsaugung trägt dazu bei, Staubablagerungen im Bereich der Schleifwalze zu reduzieren, die Arbeitsbedingungen zu verbessern und eine gleichmäßige Schleifqualität zu erhalten.
Für optimale Ergebnisse sollten der Absauganschluss und die Absaugschläuche regelmäßig auf Verschmutzungen oder Verstopfungen kontrolliert werden.
Je nach Einsatzbedingungen kann trotz angeschlossener Absauganlage ein geeigneter Atemschutz erforderlich sein.
Mit einem Gewicht von ungefähr 101 kg besitzt die M4P by Bernardo ZSM560 Zylinderschleifmaschine eine Konstruktion, die für die stationäre Aufstellung in einer Holzwerkstatt geeignet ist.

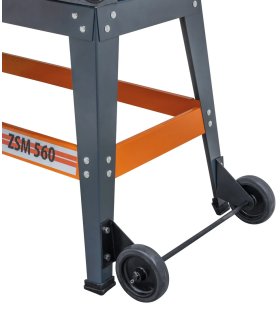

Im Gegensatz zu manchen Maschinen, bei denen das Untergestell separat erworben werden muss, wird die ZSM560 mit einem geschlossenen Untergestell einschließlich Staufach geliefert.
Das Untergestell bietet eine stabile Aufstellmöglichkeit und zusätzlichen Stauraum für bestimmte Schleifzubehörteile.
Die vom Hersteller angegebene Arbeitshöhe beträgt 695 mm.
Die Gesamtabmessungen der Maschine betragen 1100 x 1065 x 1170 mm.
Bei der Aufstellung sollte ausreichend Platz für den Einzug und Auslauf der Werkstücke vorgesehen werden, insbesondere wenn größere Holzplatten bearbeitet werden sollen.
Nachfolgend finden Sie die technischen Daten der M4P by Bernardo ZSM560 Zylinderschleifmaschine – 230 V:
Die M4P by Bernardo ZSM560 Zylinderschleifmaschine wird mit folgender Ausstattung geliefert:
Die Maschine verfügt außerdem über eine Höhenverstellung mit Handrad und Skala, ein Vorschubband mit variabler Geschwindigkeit sowie einen Absauganschluss mit 100 mm Durchmesser.
Das geschlossene Untergestell und beide Tischverlängerungen sind im Standardlieferumfang enthalten.
Um die Möglichkeiten der ZSM560 Zylinderschleifmaschine optimal zu nutzen, sollten die Werkstücke sorgfältig vorbereitet und die Maschineneinstellungen an die jeweilige Bearbeitung angepasst werden.
Vor dem Schleifen muss überprüft werden, dass das Holz keine Nägel, Schrauben oder andere Fremdkörper enthält, die das Schleifmittel beschädigen könnten.
Das Holz sollte ausreichend trocken sein. Außerdem müssen die Werkstücke eine geeignete Auflagefläche besitzen, damit sie vom Vorschubband gleichmäßig transportiert werden können.
Bei Kalibrierarbeiten empfiehlt es sich, mehrere leichte Schleifdurchgänge durchzuführen, anstatt in einem einzigen Durchgang eine große Materialmenge abzutragen.
Auch die Schleifmittelkörnung sollte entsprechend dem gewünschten Ergebnis ausgewählt werden:
Besonders beim Schleifen harzhaltiger Nadelhölzer oder bestimmter Holzarten mit natürlichen Ablagerungen sollte auf eine mögliche Zusetzung des Schleifmittels geachtet werden.
Ein zugesetztes Schleifband kann zu Überhitzung führen, Spuren auf dem Werkstück hinterlassen und die Schleifqualität beeinträchtigen.
Die Vorschubgeschwindigkeit sollte deshalb schrittweise angepasst werden, um ein ausgewogenes Verhältnis zwischen Materialabtrag, Oberflächenqualität und Motorbelastung zu erreichen.
Die M4P by Bernardo ZSM560 Zylinderschleifmaschine – 230 V ist eine interessante Lösung für Holzhandwerker, die die Gleichmäßigkeit und Qualität ihrer Schleifarbeiten verbessern möchten.
Die Arbeitsbreite von 560 mm, erweiterbar auf 1120 mm in zwei Durchgängen, ermöglicht die Bearbeitung relativ breiter Werkstücke mit einer Maschine, die für die Aufstellung in einer Tischlerei oder Holzwerkstatt geeignet ist.
Der 1500-W-Motor, das stufenlos regelbare Vorschubband, die Höhenverstellung über ein Handrad mit Skala und die zwei mitgelieferten Tischverlängerungen bieten vielseitige Einstellmöglichkeiten für Kalibrier- und Feinschleifarbeiten.
Das geschlossene Untergestell mit Staufach vervollständigt die Ausstattung und erleichtert die stationäre Aufstellung in der Werkstatt.
Bei Probois Machinoutils bieten wir eine Auswahl an Holzbearbeitungsmaschinen an, darunter Zylinderschleifmaschinen, Bandschleifmaschinen, Tellerschleifmaschinen, Abricht- und Dickenhobelmaschinen sowie Schleifzubehör für unterschiedliche Anwendungen.
Entscheiden Sie sich für die M4P by Bernardo ZSM560 Zylinderschleifmaschine und statten Sie Ihre Werkstatt mit einer 560-mm-Schleifmaschine aus, die mit 230 V betrieben wird und Holzplatten bis zu einer Breite von 1120 mm in zwei Durchgängen bearbeiten kann.
