Inclusi 2,80 € a titolo di ecotassa
Riferimento: BZSM560-230V

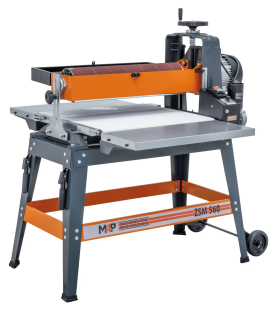

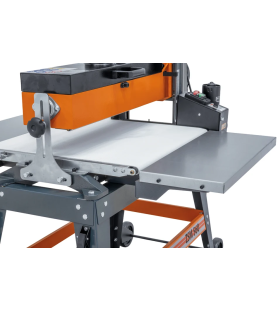

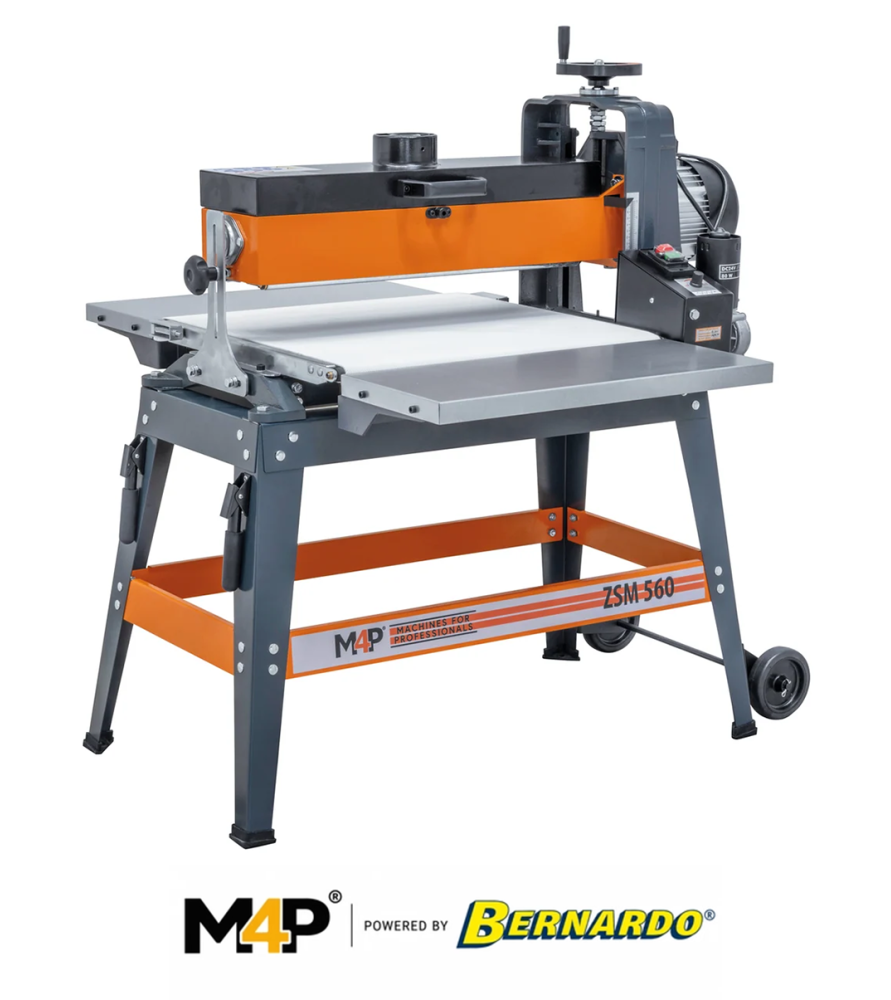

La levigatrice calibratrice a cilindro M4P by Bernardo ZSM560 – 230 V è progettata per la calibratura, la levigatura e la finitura dei pezzi in legno. Grazie al cilindro abrasivo lungo 565 mm e alla struttura aperta su un lato, offre una larghezza massima di levigatura di 560 mm in una passata, fino a 1120 mm in due passate.
Dotata di un motore da 1500 W (2 CV), questa levigatrice a cilindro dispone di un nastro trasportatore con velocità di avanzamento regolabile in continuo da 0,5 a 3 m/min, che permette di adattare l'avanzamento alle dimensioni dei pezzi, al tipo di legno e al risultato desiderato.
L'altezza del cilindro abrasivo può essere regolata con precisione tramite un volantino con scala graduata.
La levigatrice calibratrice a cilindro M4P by Bernardo ZSM560 – 230 V è una macchina per la lavorazione del legno progettata per eseguire operazioni di calibratura, levigatura e finitura di pannelli e pezzi in legno. Permette di ottenere superfici regolari, ridurre progressivamente lo spessore dei pezzi e migliorare la qualità della superficie prima delle operazioni di assemblaggio o finitura.
Grazie alla sua struttura aperta su un lato, questa levigatrice a cilindro M4P ZSM560 offre una larghezza massima di levigatura di 560 mm in una sola passata. Per pannelli e pezzi di dimensioni maggiori, è inoltre possibile lavorare una larghezza massima di 1120 mm in due passate successive, ruotando il pezzo per levigare la parte rimanente.
Questa caratteristica rappresenta un vantaggio importante per falegnami, ebanisti e appassionati della lavorazione del legno che desiderano levigare pannelli relativamente larghi senza investire in una grande levigatrice industriale.
Dotata di un motore da 1500 W (2 CV), di un cilindro abrasivo con diametro di 130 mm e di un nastro trasportatore a velocità variabile, è adatta ai lavori di calibratura e finitura che richiedono un controllo preciso dell'asportazione del materiale.
L'alimentazione monofase a 230 V permette di installare la macchina in un'officina dotata di un impianto elettrico adeguato, senza richiedere un collegamento trifase.
La levigatrice calibratrice a cilindro ZSM560 è particolarmente indicata per le lavorazioni che richiedono una levigatura uniforme su superfici in legno relativamente ampie.
A differenza di una levigatrice portatile, che richiede una guida manuale continua, questa macchina utilizza un nastro trasportatore motorizzato per far avanzare progressivamente i pezzi sotto il cilindro abrasivo.
Questo principio di funzionamento facilita l'ottenimento di una levigatura regolare su tutta la lunghezza del pezzo, a condizione che l'altezza del cilindro, la velocità di avanzamento e la granulometria dell'abrasivo siano regolate correttamente.
La macchina può essere utilizzata per numerose applicazioni:
Una levigatrice calibratrice non sostituisce tuttavia una pialla a filo o una pialla a spessore quando è necessario raddrizzare pezzi di legno fortemente deformati. È principalmente destinata alla levigatura controllata di pezzi già adeguatamente preparati.

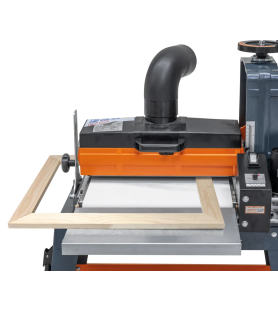

Uno dei principali vantaggi della levigatrice calibratrice M4P by Bernardo ZSM560 è la sua struttura aperta su un lato.
Questa configurazione permette di lavorare pezzi con una larghezza massima di 560 mm in una sola passata sotto il cilindro abrasivo.
Per i pezzi più larghi, il lato aperto della macchina consente di effettuare una prima passata, quindi di ruotare il pannello per levigare la superficie rimanente.
Questo metodo permette di raggiungere una larghezza massima teorica di 1120 mm in due passate, in funzione delle dimensioni e delle caratteristiche del pannello.
Questa capacità è particolarmente interessante per la levigatura di grandi pannelli, piani di mobili, piani di tavoli e diversi componenti di falegnameria.
Per ottenere una superficie uniforme durante la lavorazione in due passate, è importante mantenere invariata la regolazione dell'altezza e controllare attentamente la velocità di avanzamento e il posizionamento del pezzo.
Si consiglia inoltre di effettuare asportazioni di materiale moderate per evitare segni di levigatura e differenze di livello.

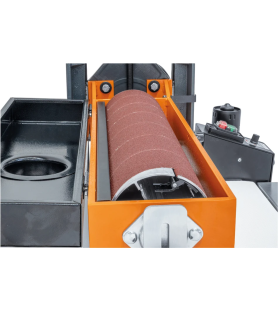

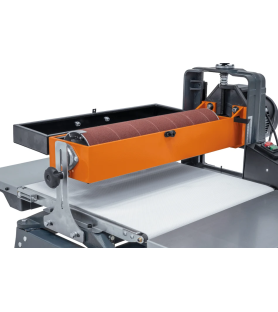

La levigatrice a cilindro M4P ZSM560 è equipaggiata con un cilindro abrasivo di 130 mm di diametro e 565 mm di lunghezza.
Il cilindro ruota a una velocità di 1420 giri/min.
La sua larghezza di lavoro consente di levigare efficacemente pannelli e componenti in legno entro i limiti operativi della macchina.
Il produttore specifica che la ZSM560 può essere utilizzata con nastri o strisce abrasive disponibili in commercio, purché le dimensioni e le caratteristiche siano compatibili con il sistema di fissaggio del cilindro.
La scelta dell'abrasivo corretto è fondamentale per ottenere buoni risultati. Una grana relativamente grossa è utile per le prime operazioni di calibratura, mentre abrasivi più fini permettono di migliorare progressivamente la qualità della superficie.
È consigliabile evitare di asportare una quantità eccessiva di materiale in una sola passata, soprattutto quando si lavorano legni duri o pezzi di grande larghezza.

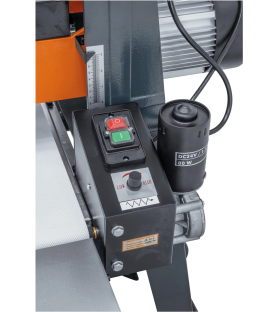

La levigatrice calibratrice ZSM560 dispone di un nastro trasportatore con velocità di avanzamento regolabile in continuo da 0,5 a 3 metri al minuto.
Questa funzione permette di adattare l'avanzamento dei pezzi alle condizioni di levigatura e al risultato desiderato.
Una velocità di avanzamento più lenta può essere utile per determinate operazioni che richiedono un'azione abrasiva più intensa, mentre un avanzamento più rapido può essere adatto alle passate leggere di finitura.
La regolazione corretta dipende da diversi fattori:
L'avanzamento regolabile in continuo rappresenta un vantaggio importante per adattare la macchina alle diverse lavorazioni di falegnameria ed ebanisteria.

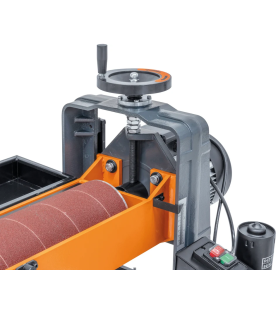

La levigatrice calibratrice M4P ZSM560 è dotata di un sistema di regolazione dell'altezza del gruppo di levigatura azionato tramite un volantino manuale con scala graduata.
Questo meccanismo permette di regolare la posizione del cilindro abrasivo in funzione dello spessore del pezzo da lavorare.
La macchina accetta pezzi con uno spessore compreso tra 5 e 125 mm.
La regolazione progressiva dell'altezza consente di controllare l'asportazione del materiale ed effettuare più passate successive fino a ottenere lo spessore o la qualità superficiale desiderati.
Per ottenere risultati precisi, è consigliabile misurare regolarmente i pezzi ed effettuare regolazioni piccole e controllate.
Questa funzione è particolarmente utile per la calibratura di pannelli, la preparazione di tavole in legno massello e le lavorazioni che richiedono uno spessore relativamente uniforme.

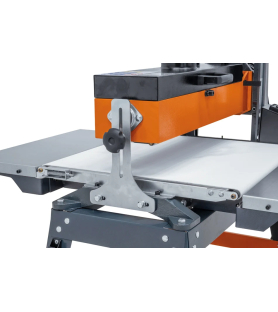

La levigatrice calibratrice a cilindro M4P by Bernardo ZSM560 dispone di un piano di lavoro con dimensioni di 500 x 580 mm.
Per migliorare il sostegno dei pezzi in entrata e in uscita dalla macchina, viene inoltre fornita con due prolunghe del piano di lavoro, ciascuna di 245 x 580 mm.
Queste prolunghe sono particolarmente utili durante la levigatura di pannelli e pezzi relativamente lunghi.
Contribuiscono a mantenere i pezzi correttamente posizionati durante il passaggio sotto il cilindro abrasivo e facilitano il trasporto regolare tramite il nastro di avanzamento.
Per pezzi particolarmente lunghi o pesanti, può essere necessario utilizzare ulteriori supporti adeguati per garantire un equilibrio e una stabilità sufficienti.
La levigatrice calibratrice M4P ZSM560 è equipaggiata con un motore da 1,5 kW, equivalente a 1500 W o circa 2 CV.
Questo motore aziona il cilindro abrasivo a 1420 giri al minuto, fornendo la potenza necessaria per le operazioni di calibratura e finitura per le quali la macchina è stata progettata.
L'alimentazione monofase a 230 V è particolarmente pratica per le officine che non dispongono di un impianto elettrico trifase.
Per sfruttare al meglio la potenza disponibile, è essenziale adattare la velocità di avanzamento e la profondità di levigatura alla larghezza del pezzo, al tipo di legno e alla granulometria dell'abrasivo.
Un carico eccessivo sul cilindro abrasivo può provocare il surriscaldamento dell'abrasivo, lasciare segni sul legno o causare un sovraccarico del motore.
La levigatrice calibratrice ZSM560 dispone di un attacco di aspirazione con diametro di 100 mm, progettato per il collegamento a un sistema di aspirazione delle polveri di legno compatibile.
La levigatura a cilindro produce una quantità considerevole di polveri fini. È quindi indispensabile utilizzare un impianto di aspirazione con una portata d'aria sufficiente e una filtrazione adeguata alle polveri generate.
Un'aspirazione efficace contribuisce a ridurre l'accumulo di polvere intorno al cilindro abrasivo, migliorare le condizioni di lavoro e mantenere una buona qualità della levigatura.
Per ottenere risultati ottimali, si raccomanda di controllare regolarmente la pulizia dell'attacco di aspirazione e lo stato dei tubi.
A seconda delle condizioni di utilizzo, può essere comunque necessario indossare una protezione respiratoria adeguata, anche quando la macchina è collegata a un sistema di aspirazione.
Con un peso approssimativo di 101 kg, la levigatrice calibratrice M4P by Bernardo ZSM560 presenta una struttura adatta a un'installazione fissa in falegnameria.

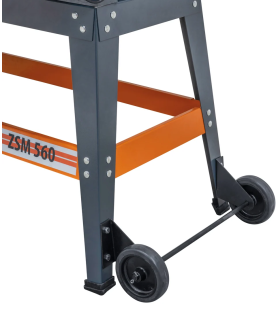

A differenza di alcune macchine per le quali il supporto deve essere acquistato separatamente, la ZSM560 viene fornita con un basamento chiuso dotato di vano portaoggetti.
Il basamento offre un supporto stabile per la macchina e uno spazio pratico per riporre determinati accessori di levigatura.
L'altezza di lavoro indicata dal produttore è di 695 mm.
Le dimensioni complessive della macchina sono di 1100 x 1065 x 1170 mm.
Durante l'installazione è necessario prevedere uno spazio sufficiente intorno alla macchina per consentire l'ingresso e l'uscita dei pezzi, soprattutto quando si lavorano pannelli di grandi dimensioni.
Di seguito sono riportate le caratteristiche tecniche della levigatrice calibratrice a cilindro M4P by Bernardo ZSM560 – 230 V:
La levigatrice calibratrice M4P by Bernardo ZSM560 viene fornita con i seguenti componenti:
La macchina dispone inoltre di un sistema di regolazione dell'altezza tramite volantino con scala graduata, di un nastro trasportatore a velocità variabile e di un attacco di aspirazione da 100 mm.
Il basamento chiuso e le due prolunghe del piano di lavoro sono inclusi nella fornitura standard.
Per sfruttare al meglio le capacità della levigatrice calibratrice ZSM560, è importante preparare correttamente i pezzi e adattare le regolazioni della macchina al lavoro da eseguire.
Prima della levigatura, è necessario verificare che il legno non contenga chiodi, viti o altri corpi estranei che potrebbero danneggiare l'abrasivo.
Il legno deve essere sufficientemente asciutto e i pezzi devono presentare una superficie adatta a consentire un avanzamento regolare sul nastro trasportatore.
Per le operazioni di calibratura, è preferibile effettuare diverse passate leggere anziché cercare di asportare una grande quantità di materiale in una sola volta.
Anche la granulometria dell'abrasivo deve essere scelta in funzione del risultato desiderato:
È importante controllare l'intasamento dell'abrasivo, soprattutto durante la levigatura di legni resinosi o di alcune essenze contenenti depositi naturali.
Un abrasivo intasato può provocare surriscaldamento, lasciare segni sui pezzi e ridurre la qualità della levigatura.
Infine, la velocità di avanzamento del nastro trasportatore deve essere regolata progressivamente per ottenere il miglior equilibrio tra asportazione del materiale, qualità della superficie e carico sul motore.
La levigatrice calibratrice a cilindro M4P by Bernardo ZSM560 – 230 V rappresenta una soluzione interessante per i professionisti e gli appassionati della lavorazione del legno che desiderano migliorare la regolarità e la qualità delle operazioni di levigatura.
La sua larghezza di lavoro di 560 mm, estendibile a 1120 mm in due passate, permette di lavorare pezzi relativamente larghi mantenendo dimensioni adatte a una falegnameria o a un laboratorio di lavorazione del legno.
Il motore da 1500 W, il nastro trasportatore a velocità variabile, la regolazione dell'altezza tramite volantino graduato e le due prolunghe del piano incluse offrono possibilità di regolazione utili per le operazioni di calibratura e finitura.
Il basamento chiuso con vano portaoggetti completa la dotazione e facilita l'installazione fissa della macchina in officina.
Da Probois Machinoutils proponiamo una selezione di macchine per la lavorazione del legno, tra cui levigatrici calibratrici a cilindro, levigatrici a nastro, levigatrici a disco, pialle a filo e spessore e accessori per la levigatura.
Scegliete la levigatrice calibratrice M4P by Bernardo ZSM560 per attrezzare la vostra falegnameria con una macchina da 560 mm alimentata a 230 V, capace di levigare pannelli fino a 1120 mm di larghezza in due passate.
