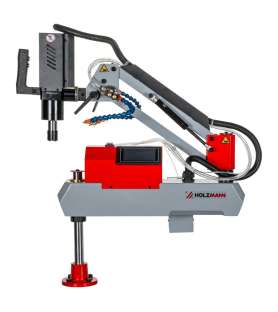

Elektrischer Gewindeschneidarm Holzmann GSM16E_R11 für M3 bis M16

Der elektrische Gewindeschneidarm Holzmann GSM16E_R11 wurde für die schnelle und präzise Herstellung von Innengewinden in Metallwerkstücken entwickelt. Mit seinem Gelenkarm, dem 600-W-Elektromotor und der Touchscreen-Steuerung bietet er eine effiziente Lösung für mechanische Werkstätten, Instandhaltung, Metallbau und Fertigungsbetriebe.

Der GSM16E_R11 bietet eine Gewindeschneidkapazität von M3 bis M16 in Stahl und bis zu M20 in Aluminium. Durch den beweglichen Gelenkarm lässt sich der Gewindeschneidkopf einfach von einer Arbeitsposition zur nächsten führen, ohne das Werkstück ständig neu positionieren zu müssen.

Diese Bauweise eignet sich besonders für wiederkehrende Gewindeschneidarbeiten, Kleinserien sowie große oder schwere Werkstücke, die nur schwer bewegt werden können.

Gewindeschneidkapazität M3 bis M16 in Stahl

Mit dem Holzmann GSM16E_R11 können Gewinde von M3 bis M16 in Stahl geschnitten werden. Bei Aluminium reicht die Gewindeschneidkapazität bis M20.

Dieser große Arbeitsbereich ermöglicht zahlreiche Anwendungen im Maschinenbau, in mechanischen Werkstätten, bei Wartungs- und Reparaturarbeiten, im Metallbau sowie bei der Herstellung von Bauteilen und Konstruktionen mit Innengewinden.

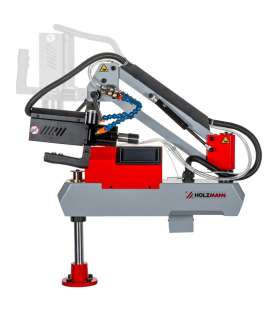

Gelenkarm für hohe Bewegungsfreiheit

Ein wesentlicher Vorteil des Holzmann GSM16E_R11 Gewindeschneidarms ist seine hohe Beweglichkeit. Durch den Gelenkarm kann der Gewindeschneidkopf bequem über dem Werkstück positioniert und schnell zwischen verschiedenen Bearbeitungsstellen bewegt werden.

Dadurch müssen insbesondere große oder schwere Werkstücke nicht für jede einzelne Gewindebohrung neu positioniert werden. Mehrere Gewinde an einem Werkstück lassen sich somit effizient nacheinander bearbeiten.

Der Arm bietet einen Arbeitsbereich von bis zu 1030 mm und eignet sich damit hervorragend für den Einsatz in professionellen Werkstätten.

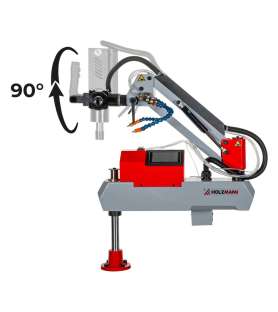

Von 0 bis 90° schwenkbarer Gewindeschneidkopf

Der Gewindeschneidkopf des GSM16E_R11 kann von 0 bis 90° geschwenkt werden. Dadurch lässt sich die Position des Kopfes an unterschiedliche Werkstücke und Bearbeitungssituationen anpassen.

In Kombination mit dem beweglichen Gelenkarm erhöht der schwenkbare Kopf die Flexibilität der Maschine und ermöglicht vielseitige Gewindeschneidarbeiten.

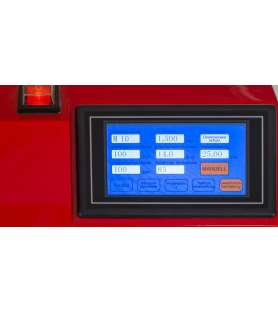

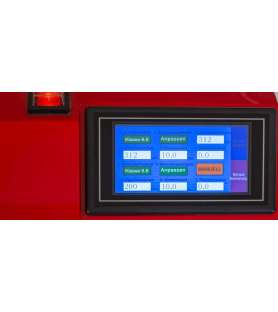

Touchscreen zur Einstellung der Gewindeschneidparameter

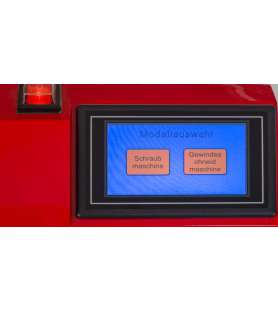

Der Holzmann GSM16E_R11 verfügt über einen direkt am Arm montierten Touchscreen. Über diesen können die wichtigsten Parameter für den Gewindeschneidvorgang eingestellt werden.

Zu den einstellbaren Parametern gehören Drehzahl, Gewindegröße, Gewindesteigung und Gewindetiefe. Dadurch lässt sich die Maschine schnell an unterschiedliche Gewindeschneidarbeiten anpassen.

Die zentrale Steuerung über den Touchscreen erleichtert die Bedienung und ermöglicht einen schnellen Wechsel zwischen unterschiedlichen Anwendungen.

Stufenlos einstellbare Drehzahl von 0 bis 312 U/min

Die Drehzahl des GSM16E_R11 lässt sich im Bereich von 0 bis 312 U/min einstellen. Dadurch kann die Geschwindigkeit an den verwendeten Gewindebohrer, das zu bearbeitende Material und die jeweiligen Arbeitsbedingungen angepasst werden.

Eine geeignete Drehzahl ist wichtig, um saubere Gewinde herzustellen und unnötige Belastungen des Gewindebohrers während des Schneidvorgangs zu reduzieren.

Manueller und automatischer Gewindeschneidmodus

Der elektrische Gewindeschneidarm von Holzmann verfügt über zwei Betriebsarten und kann damit an unterschiedliche Anwendungen angepasst werden.

• Manueller Modus: Vor- und Rücklauf werden vom Bediener gesteuert.
• Automatischer Modus: Nach Erreichen der voreingestellten Gewindetiefe wird der Rücklauf automatisch eingeleitet.

Der Rechts- und Linkslauf kann direkt über den Bediengriff gesteuert werden. Dadurch lassen sich sowohl das Einschneiden als auch das Herausdrehen des Gewindebohrers bequem kontrollieren.

Schnellwechselsystem mit Sicherheits-Rutschkupplung

Der GSM16E_R11 ist mit einem Schnellwechselsystem für Gewindebohreraufnahmen ausgestattet. Dadurch können die Aufnahmen entsprechend der benötigten Gewindegröße schnell gewechselt werden.

Die Gewindebohreraufnahmen verfügen über eine Rutschkupplung, die dazu dient, übermäßige Belastungen des Gewindebohrers während des Arbeitsvorgangs zu begrenzen.

Das Schnellwechselsystem ist besonders praktisch bei wiederkehrenden Arbeiten, bei denen regelmäßig zwischen unterschiedlichen Gewindegrößen gewechselt werden muss.

Schmier- und Sprühsystem

Der Holzmann GSM16E_R11 verfügt außerdem über ein Schmier- und Sprühsystem. Eine geeignete Schmierung verbessert die Bedingungen beim Gewindeschneiden und trägt dazu bei, Reibung und Wärmeentwicklung zwischen Werkzeug und Werkstück zu reduzieren.

Dieses System ist insbesondere bei regelmäßigem Einsatz und beim Gewindeschneiden in metallischen Werkstoffen von Vorteil.

600-W-Motor mit 230-V-Anschluss

Der Holzmann GSM16E_R11 wird von einem 600-W-Elektromotor angetrieben und arbeitet mit einer 230-V-/50-Hz-Stromversorgung.

Durch den 230-V-Anschluss kann der Gewindeschneidarm in zahlreichen Werkstätten eingesetzt werden, ohne dass ein 400-V-Drehstromanschluss erforderlich ist.

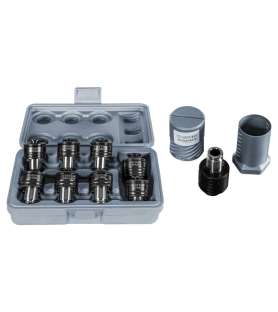

Gewindebohreraufnahmen im Lieferumfang des GSM16E_R11

Der elektrische Gewindeschneidarm wird mit einem Satz Schnellwechselaufnahmen für die wichtigsten metrischen Gewindegrößen innerhalb seiner Gewindeschneidkapazität geliefert.

• DIN 371: M3, M4, M5, M6, M8 und M10
• DIN 376: M12, M14 und M16

Damit steht bereits bei der Inbetriebnahme eine umfangreiche Auswahl an Aufnahmen für gängige Gewindeschneidarbeiten zur Verfügung.

Vorteile des elektrischen Gewindeschneidarms Holzmann GSM16E_R11

• Gewindeschneidkapazität von M3 bis M16 in Stahl
• Kapazität bis M20 in Aluminium
• Beweglicher Gelenkarm für hohe Flexibilität
• Arbeitsbereich bis 1030 mm
• Gewindeschneidkopf von 0 bis 90° schwenkbar
• Touchscreen-Steuerung
• Einstellung von Drehzahl, Gewindegröße, Steigung und Gewindetiefe
• Drehzahl einstellbar von 0 bis 312 U/min
• Manueller und automatischer Betriebsmodus
• Rechts-/Linkslauf über den Bediengriff
• Schnellwechselsystem für Gewindebohreraufnahmen
• Aufnahmen mit Sicherheits-Rutschkupplung
• Schmier- und Sprühsystem
• 600-W-Motor
• 230 V / 50 Hz
• Satz Schnellwechselaufnahmen im Lieferumfang

Technische Daten des Holzmann GSM16E_R11

Professionelle Lösung für effizientes Gewindeschneiden

Der elektrische Gewindeschneidarm Holzmann GSM16E_R11 ist eine effiziente Lösung für Werkstätten, die manuelles Gewindeschneiden durch ein schnelleres und komfortableres motorisiertes System ergänzen oder ersetzen möchten.

Mit seiner Kapazität von M3 bis M16 in Stahl, der einstellbaren Drehzahl, Touchscreen-Steuerung, dem schwenkbaren Kopf und dem beweglichen Gelenkarm eignet sich der GSM16E_R11 für zahlreiche Anwendungen in Fertigung, Maschinenbau und Instandhaltung.

Dank manuellem und automatischem Betrieb, Schnellwechselaufnahmen und integriertem Schmiersystem eignet sich der GSM16E_R11 besonders für regelmäßige Gewindeschneidarbeiten, Kleinserien sowie professionelle Metall- und Maschinenbauwerkstätten.
