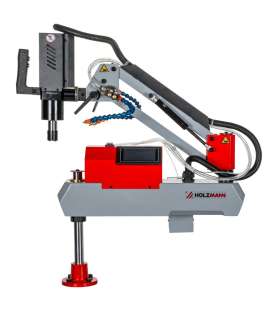

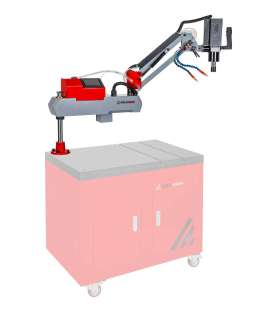

Braccio di maschiatura elettrico Holzmann GSM16E_R11 per filettature da M3 a M16

Il braccio di maschiatura elettrico Holzmann GSM16E_R11 è progettato per realizzare in modo rapido e preciso filettature interne su componenti metallici. Grazie al braccio articolato, al motore elettrico da 600 W e al touchscreen di controllo, rappresenta una soluzione efficiente per officine meccaniche, manutenzione, carpenteria metallica e applicazioni di produzione.

Il GSM16E_R11 offre una capacità di maschiatura da M3 a M16 nell'acciaio e fino a M20 nell'alluminio. Il braccio articolato permette di spostare facilmente la testa di maschiatura da una posizione di lavoro all'altra senza dover riposizionare continuamente il pezzo.

Questa configurazione è particolarmente adatta per operazioni di maschiatura ripetitive, piccole serie e lavorazioni di pezzi grandi o pesanti difficili da spostare.

Capacità di maschiatura da M3 a M16 nell'acciaio

Il Holzmann GSM16E_R11 permette di realizzare filettature da M3 a M16 nell'acciaio. Nella lavorazione dell'alluminio, la capacità di maschiatura arriva fino a M20.

Questo ampio campo di utilizzo consente di impiegare il braccio di maschiatura in numerose applicazioni di meccanica generale, produzione di componenti, manutenzione, carpenteria metallica e realizzazione di assemblaggi che richiedono filettature interne.

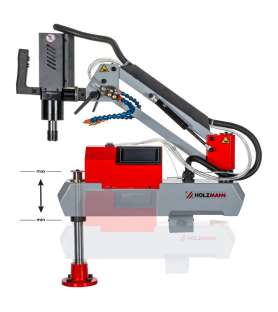

Braccio articolato per un'elevata libertà di movimento

Uno dei principali vantaggi del braccio di maschiatura Holzmann GSM16E_R11 è la grande libertà di posizionamento. Il braccio articolato permette di spostare facilmente la testa sopra il pezzo e di raggiungere diversi punti di maschiatura.

Questa configurazione riduce la necessità di spostare continuamente pezzi grandi o pesanti e consente di realizzare in modo efficiente più filettature sullo stesso componente.

Il braccio offre un campo di lavoro fino a 1030 mm, particolarmente interessante per un utilizzo professionale in officina.

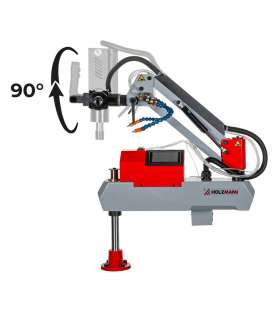

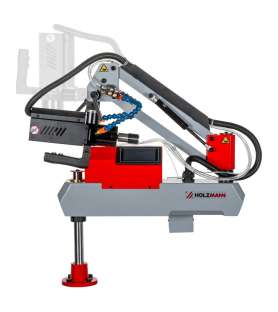

Testa di maschiatura orientabile da 0 a 90°

La testa di maschiatura del GSM16E_R11 può essere orientata da 0 a 90°. Questa caratteristica aumenta la versatilità della macchina e permette di adattare la posizione di lavoro a diverse configurazioni del pezzo.

In combinazione con il braccio articolato, la testa orientabile permette di affrontare un'ampia varietà di operazioni di maschiatura mantenendo un'eccellente accessibilità alla zona di lavoro.

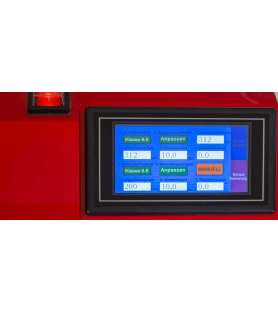

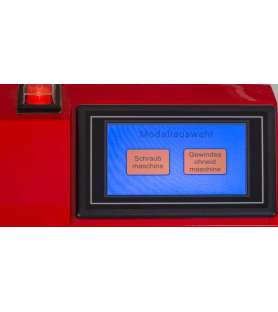

Touchscreen per la regolazione dei parametri di maschiatura

Il Holzmann GSM16E_R11 è dotato di un pratico touchscreen installato direttamente sul braccio. Il sistema consente all'operatore di configurare i principali parametri necessari per la maschiatura.

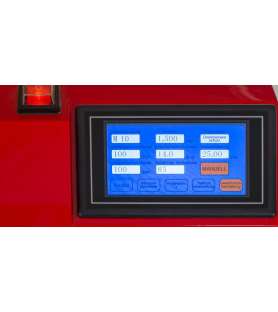

È possibile impostare velocità di rotazione, dimensione della filettatura, passo e profondità di maschiatura, permettendo di adattare rapidamente la macchina alle diverse lavorazioni.

Il controllo centralizzato tramite touchscreen facilita l'utilizzo e rende più rapido il passaggio tra differenti operazioni di maschiatura.

Velocità regolabile da 0 a 312 giri/min

Il GSM16E_R11 dispone di una velocità di rotazione regolabile da 0 a 312 giri/min. La velocità può quindi essere adattata al diametro del maschio, al materiale lavorato e alle condizioni di maschiatura.

La scelta di una velocità adeguata è importante per ottenere filettature pulite e ridurre le sollecitazioni inutili sul maschio durante la lavorazione.

Modalità di maschiatura manuale e automatica

Il braccio di maschiatura elettrico Holzmann offre due modalità di funzionamento per adattarsi alle diverse lavorazioni e alle esigenze dell'operatore.

• Modalità manuale: l'avanzamento e il ritorno vengono controllati manualmente dall'operatore.
• Modalità automatica: una volta raggiunta la profondità di maschiatura preimpostata, la macchina attiva automaticamente il movimento di ritorno.

Il senso di rotazione destro/sinistro può essere comandato direttamente dall'impugnatura, facilitando il controllo sia della fase di maschiatura sia dell'estrazione del maschio.

Portamaschi a cambio rapido con frizione di sicurezza

Il GSM16E_R11 dispone di un sistema portamaschi a cambio rapido, che consente di sostituire rapidamente il portamaschio in funzione della dimensione della filettatura da realizzare.

I portamaschi sono dotati di una frizione di sicurezza progettata per limitare le sollecitazioni eccessive applicate al maschio durante la lavorazione.

Questo sistema è particolarmente pratico per lavori ripetitivi e applicazioni che richiedono frequenti cambi tra diverse dimensioni di filettatura.

Sistema di lubrificazione e nebulizzazione

Il Holzmann GSM16E_R11 è inoltre dotato di un sistema di lubrificazione e nebulizzazione. Una lubrificazione adeguata migliora le condizioni di taglio durante la maschiatura e contribuisce a ridurre l'attrito e il calore tra il maschio e il pezzo.

Questa dotazione rappresenta un vantaggio importante per l'utilizzo regolare in officina e per le operazioni di maschiatura dei metalli.

Motore da 600 W con alimentazione monofase 230 V

Il Holzmann GSM16E_R11 è equipaggiato con un motore elettrico da 600 W alimentato a 230 V / 50 Hz.

L'alimentazione monofase consente di installare il braccio di maschiatura in numerose officine senza richiedere una rete elettrica trifase a 400 V.

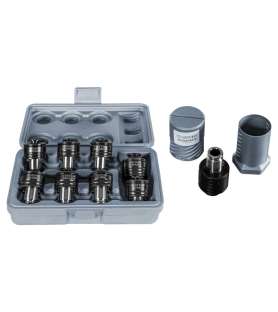

Portamaschi forniti con il GSM16E_R11

Il braccio di maschiatura elettrico viene fornito con una selezione di portamaschi a cambio rapido per le principali filettature metriche comprese nella sua capacità di maschiatura nell'acciaio.

• DIN 371: M3, M4, M5, M6, M8 e M10
• DIN 376: M12, M14 e M16

Questa dotazione permette di disporre fin dall'installazione della macchina di un'ampia scelta di portamaschi per le operazioni di maschiatura più comuni.

Vantaggi del braccio di maschiatura elettrico Holzmann GSM16E_R11

• Capacità di maschiatura da M3 a M16 nell'acciaio
• Capacità fino a M20 nell'alluminio
• Braccio articolato per un'elevata libertà di movimento
• Campo di lavoro fino a 1030 mm
• Testa di maschiatura orientabile da 0 a 90°
• Touchscreen di controllo
• Regolazione di velocità, dimensione della filettatura, passo e profondità
• Velocità regolabile da 0 a 312 giri/min
• Modalità di funzionamento manuale e automatica
• Rotazione destra/sinistra comandabile dall'impugnatura
• Sistema portamaschi a cambio rapido
• Portamaschi con frizione di sicurezza
• Sistema di lubrificazione e nebulizzazione
• Motore da 600 W
• Alimentazione 230 V / 50 Hz
• Set di portamaschi a cambio rapido incluso

Caratteristiche tecniche del Holzmann GSM16E_R11

Soluzione professionale per una maschiatura più efficiente

Il braccio di maschiatura elettrico Holzmann GSM16E_R11 rappresenta una soluzione efficiente per le officine che desiderano sostituire o integrare la maschiatura manuale con un sistema motorizzato più rapido e pratico.

La capacità da M3 a M16 nell'acciaio, la velocità regolabile, il touchscreen, la testa orientabile e il braccio articolato rendono il GSM16E_R11 adatto a numerose applicazioni di produzione, manutenzione e lavorazione dei metalli.

Grazie alle modalità manuale e automatica, ai portamaschi a cambio rapido e al sistema di lubrificazione, il GSM16E_R11 è particolarmente indicato per operazioni di maschiatura regolari, piccole serie e officine professionali di meccanica e lavorazione dei metalli.
