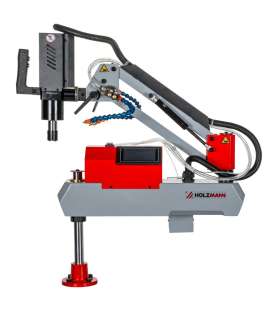

Brazo de roscado eléctrico Holzmann GSM16E_R11 para roscas de M3 a M16

El brazo de roscado eléctrico Holzmann GSM16E_R11 está diseñado para realizar de forma rápida y precisa roscas interiores en piezas metálicas. Gracias a su brazo articulado, motor eléctrico de 600 W y pantalla táctil de control, constituye una solución eficiente para talleres mecánicos, mantenimiento, construcciones metálicas y aplicaciones de producción.

El GSM16E_R11 ofrece una capacidad de roscado de M3 a M16 en acero y hasta M20 en aluminio. Su brazo articulado permite desplazar fácilmente el cabezal de roscado de una posición de trabajo a otra sin tener que reposicionar constantemente la pieza.

Esta configuración resulta especialmente adecuada para operaciones de roscado repetitivas, pequeñas series y trabajos sobre piezas grandes o pesadas difíciles de desplazar.

Capacidad de roscado de M3 a M16 en acero

El Holzmann GSM16E_R11 permite realizar roscas de M3 a M16 en acero. Para trabajos en aluminio, su capacidad de roscado alcanza hasta M20.

Este amplio rango de trabajo permite utilizar el brazo de roscado en numerosas aplicaciones de mecánica general, fabricación de componentes, mantenimiento, construcciones metálicas y producción de conjuntos que requieren roscas interiores.

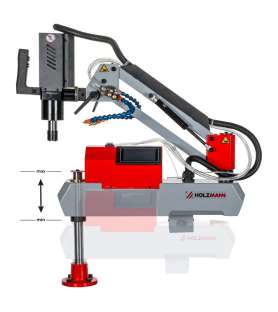

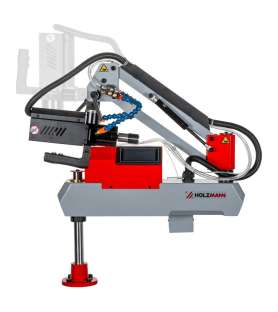

Brazo articulado para una gran libertad de movimiento

Una de las principales ventajas del brazo de roscado Holzmann GSM16E_R11 es su gran libertad de posicionamiento. El brazo articulado permite desplazar fácilmente el cabezal sobre la pieza y alcanzar diferentes puntos de roscado.

Esta configuración reduce la necesidad de mover continuamente piezas grandes o pesadas y permite realizar de manera eficiente varias roscas sobre un mismo componente.

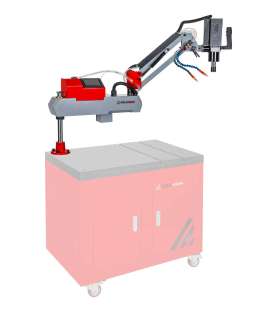

El brazo ofrece un área de trabajo de hasta 1030 mm, una característica especialmente interesante para un uso profesional en taller.

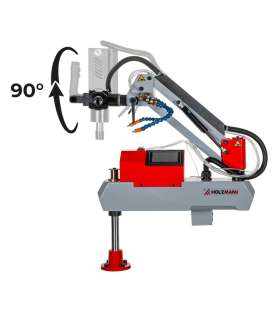

Cabezal de roscado orientable de 0 a 90°

El cabezal de roscado del GSM16E_R11 puede orientarse de 0 a 90°. Esta característica aumenta la versatilidad de la máquina y permite adaptar la posición de trabajo a diferentes configuraciones de piezas.

Combinado con el brazo articulado, el cabezal orientable permite realizar una amplia variedad de operaciones de roscado manteniendo una excelente accesibilidad a la zona de trabajo.

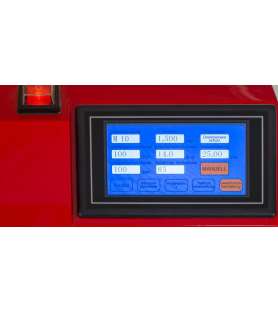

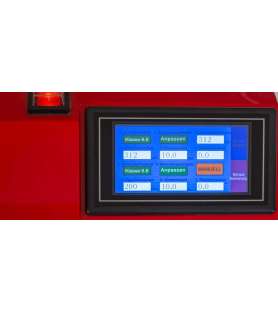

Pantalla táctil para ajustar los parámetros de roscado

El Holzmann GSM16E_R11 está equipado con una práctica pantalla táctil instalada directamente sobre el brazo. Desde ella, el operario puede configurar los principales parámetros necesarios para realizar las operaciones de roscado.

Es posible ajustar la velocidad de rotación, el tamaño de la rosca, el paso y la profundidad de roscado, permitiendo adaptar rápidamente la máquina a diferentes trabajos.

El control centralizado mediante pantalla táctil facilita el manejo de la máquina y permite cambiar rápidamente entre diferentes operaciones de roscado.

Velocidad regulable de 0 a 312 rpm

El GSM16E_R11 dispone de una velocidad de rotación regulable de 0 a 312 rpm. Esto permite adaptar la velocidad al diámetro del macho, al material que se está mecanizando y a las condiciones de trabajo.

Seleccionar una velocidad adecuada es importante para conseguir roscas limpias y reducir esfuerzos innecesarios sobre el macho durante el mecanizado.

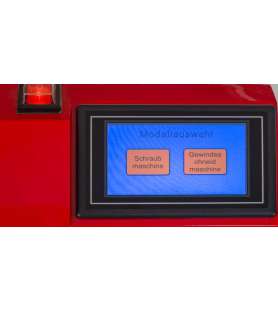

Modos de roscado manual y automático

El brazo de roscado eléctrico Holzmann dispone de dos modos de funcionamiento para adaptarse a diferentes aplicaciones y necesidades del operario.

• Modo manual: el avance y el retorno son controlados manualmente por el operario.
• Modo automático: una vez alcanzada la profundidad de roscado previamente ajustada, la máquina inicia automáticamente el movimiento de retorno.

El sentido de giro derecha/izquierda también puede controlarse directamente desde la empuñadura, facilitando tanto la operación de roscado como la extracción del macho.

Portamachos de cambio rápido con embrague de seguridad

El GSM16E_R11 dispone de un sistema de portamachos de cambio rápido que permite sustituir rápidamente el portamachos en función del tamaño de rosca que se desea realizar.

Los portamachos incorporan un embrague de seguridad por fricción diseñado para limitar los esfuerzos excesivos aplicados al macho durante el trabajo.

Este sistema resulta especialmente práctico para trabajos repetitivos y aplicaciones que requieren cambios frecuentes entre diferentes tamaños de rosca.

Sistema de lubricación y pulverización

El Holzmann GSM16E_R11 también está equipado con un sistema de lubricación y pulverización. Una lubricación adecuada mejora las condiciones de corte durante el roscado y ayuda a reducir la fricción y el calentamiento entre el macho y la pieza.

Este equipamiento representa una ventaja importante para un uso frecuente en taller y para las operaciones de roscado sobre materiales metálicos.

Motor de 600 W con alimentación monofásica de 230 V

El Holzmann GSM16E_R11 está equipado con un motor eléctrico de 600 W y funciona con una alimentación de 230 V / 50 Hz.

Su alimentación monofásica permite instalar el brazo de roscado en numerosos talleres sin necesidad de disponer de una red eléctrica trifásica de 400 V.

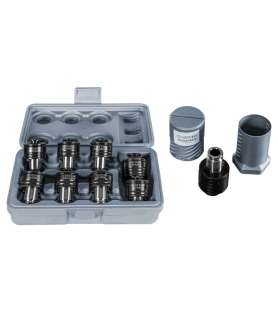

Portamachos incluidos con el GSM16E_R11

El brazo de roscado eléctrico se suministra con una selección de portamachos de cambio rápido para los principales tamaños de rosca métrica comprendidos dentro de su capacidad de trabajo en acero.

• DIN 371: M3, M4, M5, M6, M8 y M10
• DIN 376: M12, M14 y M16

Este equipamiento permite disponer desde la instalación de la máquina de una amplia selección de portamachos para las operaciones de roscado más habituales.

Ventajas del brazo de roscado eléctrico Holzmann GSM16E_R11

• Capacidad de roscado de M3 a M16 en acero
• Capacidad de hasta M20 en aluminio
• Brazo articulado para una gran libertad de movimiento
• Área de trabajo de hasta 1030 mm
• Cabezal de roscado orientable de 0 a 90°
• Pantalla táctil de control
• Ajuste de velocidad, tamaño de rosca, paso y profundidad
• Velocidad regulable de 0 a 312 rpm
• Modos de funcionamiento manual y automático
• Giro derecha/izquierda controlable desde la empuñadura
• Sistema de portamachos de cambio rápido
• Portamachos con embrague de seguridad
• Sistema de lubricación y pulverización
• Motor de 600 W
• Alimentación de 230 V / 50 Hz
• Juego de portamachos de cambio rápido incluido

Características técnicas del Holzmann GSM16E_R11

Solución profesional para un roscado más eficiente

El brazo de roscado eléctrico Holzmann GSM16E_R11 es una solución eficiente para talleres que desean sustituir o complementar el roscado manual con un sistema motorizado más rápido y cómodo.

Su capacidad de M3 a M16 en acero, velocidad regulable, pantalla táctil, cabezal orientable y brazo articulado permiten utilizar el GSM16E_R11 en numerosas aplicaciones de fabricación, mantenimiento y mecanizado de metales.

Gracias a sus modos manual y automático, sus portamachos de cambio rápido y su sistema de lubricación, el GSM16E_R11 está especialmente indicado para trabajos de roscado frecuentes, pequeñas series y talleres profesionales de mecánica y metalurgia.
