Schutz der Verbindungswelle für Bernardo PT305D
Spanauswurfgehäuse für Abricht- und Hobelmaschine
Sauggehäuse und Kettenschutz für Holzmann HOB260ABS und Bernardo PT305D
KJD17B 230V Schalter, Position 106, für Holzmann HOB260ABS und HOB305ABS sowie Bernardo PT260, PT260S, PT305D und PT305DS Abricht- und Dickenhobelmaschinen.
Dieser Ersatzschalter dient zum Austausch eines defekten, beschädigten oder verschlissenen Schalters, wenn sich die Hobelmaschine nicht mehr ordnungsgemäß ein- oder ausschalten lässt.
Artikelnummer: HPD10000036
Antriebskette mit 22 Gliedern, Position 158, für Holzmann HOB305ABS, HOB305ABSSMW2 sowie Bernardo PT305D und PT305DS Abricht- und Dickenhobelmaschinen.
Diese Kette ist ein Ersatzteil für den Antriebsmechanismus der kompatiblen Maschinen.
Anzahl der Kettenglieder: 22
Position: 158
Lagermarkierung 122 für Abrichthobelmaschine Bernardo PT260, Holzmann HOB260ABS
Jointer Guide Support Mark 170
Anschluss für die Tasche für Hobelmaschine Bernardo PT260, PT305D oder Holzmann HOB260ABS.
Hobelführungsstütze mit integrierter Absaugung
Anleitung nur für Holzmann HOB260ABS und Bernardo PT305D Abricht- und Hobelmaschine
Antriebsriemen 520J3 (205J) für die Absaugturbine, Position 126, für Holzmann HOB260ABS, HOB305ABS, HOB305ABSSMW2 sowie Bernardo PT260, PT260S, PT305D und PT305DS Abricht- und Dickenhobelmaschinen in 230V-Ausführung.
Dieser Poly-V-Riemen mit 3 Rippen dient zum Antrieb der Turbine des integrierten Absaugsystems der kompatiblen Maschinen.
Riemenkennzeichnung: 520J3 (205J)
Anzahl der Rippen: 3
Position: 126
Dieser Not-Aus-Schalter ist ein Ersatzteil für verschiedene Holzmann und Bernardo Abricht- und Dickenhobelmaschinen in 230V-Ausführung.
Er ermöglicht das schnelle Abschalten der Maschine im Bedarfsfall und ist ein wichtiger Bestandteil des elektrischen Steuerungs- und Sicherheitssystems.
Achse für die Antriebsscheibe für verschiedene Holzbearbeitungsmaschinen von Kity und Scheppach
Baumwollfilterbeutel für Hobelmaschine Holzmann HOB305ABS(SMW2) und Bernardo PT305D(S)
Riemenscheib für abricht-und dickenhobel Bernardo PT260, PT305D und Holzmann HOB260ABS
Motor-Antriebsriemen 940J5 (370J), Position 116, für Holzmann HOB260ABS, HOB305ABS, HOB305ABSSMW2 sowie Bernardo PT260, PT260S, PT305D und PT305DS Abricht- und Dickenhobelmaschinen in 230V-Ausführung.
Dieser Poly-V-Riemen mit 5 Rippen überträgt die Motorkraft auf den Antriebsmechanismus der kompatiblen Maschinen.
Riemenkennzeichnung: 940J5 / 370J
Anzahl der Rippen: 5
Position: 116
Motorriemenscheibe, Position 113, Referenzen 10002928 / 10017609, für Holzmann HOB260ABS, HOB305ABS, HOB305ABSSMW2 sowie Bernardo PT260, PT260S, PT305D und PT305DS Abricht- und Dickenhobelmaschinen.
Diese Antriebsriemenscheibe des Motors überträgt die Drehbewegung des Motors auf das Antriebssystem der Maschine.
Referenzen: 10002928 / 10017609
Position: 113
Ausführung: Motorriemenscheibe
Hobelspannfeder für verschiedene Holzbearbeitungsmaschinen Kity, Scheppach und Woodster
Mark fan 120 für Holzmann HOB260ABS und Bernardo PT260/PT305D Hobelmaschine
Kettenantriebsritzel für Hobelmaschine Holzmann HOB260ABS und Bernardo PT260, PT305D

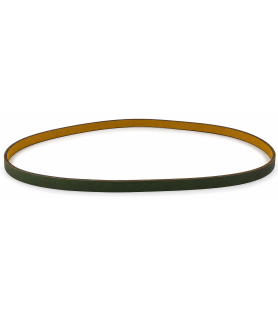

Flachriemen 695 x 10 mm, Position 151, für Holzmann HOB260ABS, HOB305ABS, HOB305ABSSMW2 sowie Bernardo PT260, PT260S, PT305D und PT305DS Abricht- und Dickenhobelmaschinen in 230V-Ausführung.
Dieser Flachriemen für den Antrieb ist ein Ersatzteil für das Übertragungssystem der kompatiblen Maschinen.
Abmessungen: 695 x 10 mm
Ausführung: Flachriemen
Position: 151
Schütz QKS8 für verschiedene Scheppach- und Kity-Bandsägen
Antriebskette mit 53 Gliedern, Position 82, für Holzmann HOB305ABS und Holzmann HOB305ABSSMW2 Abricht- und Dickenhobelmaschinen.
Diese Kette ist ein Ersatzteil für den Antriebsmechanismus der kompatiblen Maschinen.
Anzahl der Kettenglieder: 53
Holzmann Artikelnummer: 10017602
Diese M5x10 Befestigungsschraube dient zur sicheren Befestigung der Hartmetall-Wendeplatten an der Messerwelle der Abricht- und Dickenhobelmaschinen Holzmann HOB305ABSSMW2 und Bernardo PT305DS.
Ideal als Ersatz für eine verlorene Schraube, einen beschädigten Schraubenantrieb oder ein beschädigtes Gewinde beim Wechseln oder Drehen der Hartmetall-Wendeplatten.
Dieser Späneabweiser Pos. 45 ist ein Ersatzteil für die Abricht- und Dickenhobelmaschinen Holzmann HOB305ABSSMW2 und Bernardo PT305DS.
Im Inneren der Maschine montiert, dient er zur Führung und Umlenkung der Holzspäne in Richtung der Absaugung und unterstützt so eine effiziente Späneabfuhr.
Diese Einzugswalze Pos. 52 ist ein Ersatzteil für die Abricht- und Dickenhobelmaschinen Holzmann HOB305ABSSMW2 und Bernardo PT305DS.
Sie befindet sich auf der Einlaufseite der Dickenhobelmaschine und sorgt für einen gleichmäßigen und zuverlässigen Einzug des Werkstücks in Richtung Messerwelle während des Dickenhobelns.
Diese Auszugswalze Pos. 70 ist ein Ersatzteil für die Abricht- und Dickenhobelmaschinen Holzmann HOB305ABSSMW2 und Bernardo PT305DS.
Sie befindet sich hinter der Messerwelle und sorgt für den gleichmäßigen Weitertransport des Werkstücks zur Auslaufseite der Dickenhobelmaschine.
Dieses Höhenverstell-Handrad Pos. 96 ist ein Ersatzteil für die Abricht- und Dickenhobelmaschinen Holzmann HOB305ABSSMW2 und Bernardo PT305DS.
Es dient zur Betätigung der Höhenverstellung des Dickenhobeltisches und ermöglicht die Einstellung der gewünschten Werkstückdicke beim Dickenhobeln.
Dieser 15A Überlastschutz Pos. 194 ist ein Ersatzteil für verschiedene Holzmann und Bernardo Abricht- und Dickenhobelmaschinen in 230V-Ausführung.
Diese elektrische Schutzeinrichtung unterbricht bei Überlastung oder zu hoher Stromaufnahme die Stromzufuhr und schützt dadurch den Motor und die elektrischen Komponenten der Maschine.
Entdecken Sie unsere Auswahl an Ersatzteilen für die Holzmann HOB305ABSSMW2 Abricht- und Dickenhobelmaschine, mit denen Sie Ihre Holzbearbeitungsmaschine warten, Fehler beheben und Reparaturen durchführen können.
Die Holzmann HOB305ABSSMW2 ist eine Abricht- und Dickenhobelmaschine mit Untergestell und integrierter Späneabsaugung. Sie ermöglicht zwei wesentliche Arbeitsschritte der Holzbearbeitung: das Abrichten, bei dem eine ebene Fläche und eine Bezugskante hergestellt werden, sowie das Dickenhobeln, bei dem Holzwerkstücke auf die gewünschte Stärke gebracht werden.
Im Laufe der Nutzung können bestimmte mechanische und elektrische Komponenten verschleißen oder beschädigt werden. Ein defekter Riemen, eine gerissene Antriebskette, eine verschlissene Vorschubwalze oder ein beschädigtes Einstellhandrad können den ordnungsgemäßen Betrieb der Maschine beeinträchtigen.
Bei Probois Machinoutils bieten wir eine Auswahl an Ersatzteilen für die wichtigsten Baugruppen Ihrer Holzmann HOB305ABSSMW2 an.
Unser Sortiment umfasst Antriebsriemen, zwei Antriebsketten unterschiedlicher Länge, Einzugs- und Auszugswalzen, eine Motorriemenscheibe, ein Einstellhandrad, einen Späneabweiser, Befestigungsschrauben für Hartmetall-Wendeplatten sowie elektrische Komponenten.
Jede Referenz muss entsprechend der genauen Ausführung Ihrer Maschine und den Kompatibilitätsangaben auf der jeweiligen Produktseite ausgewählt werden.
Der Motorantriebsriemen überträgt die Bewegung zwischen dem Motor und dem angetriebenen Mechanismus der Abricht- und Dickenhobelmaschine.
Unser Sortiment umfasst den Poly-V-Motorantriebsriemen 940J5 (370J), Position 116, der insbesondere für die Holzmann HOB305ABSSMW2 in der 230-V-Ausführung vorgesehen ist.
Seine Eigenschaften:
Kennzeichnung: 940J5 / 370J.
Typ: Poly-V-Riemen.
Anzahl der Rippen: 5.
Position auf der Explosionszeichnung: 116.
Ein Motorantriebsriemen muss möglicherweise ausgetauscht werden, wenn er Risse, beschädigte Rippen, Verformungen oder einen Bruch aufweist.
Auch ein Durchrutschen kann zu einer unregelmäßigen Kraftübertragung führen.
Ein Leistungsverlust wird jedoch nicht zwangsläufig durch den Riemen verursacht. Es ist ebenso wichtig, die Riemenscheiben zu überprüfen und nach möglichen mechanischen Blockierungen zu suchen.
Kontrollieren Sie vor dem Einbau eines neuen Riemens die zugehörigen Komponenten, um vorzeitigen Verschleiß zu vermeiden.
Wichtig: Der Motorantriebsriemen 940J5 darf nicht mit dem Turbinenriemen 520J3 oder dem Flachriemen 695 × 10 mm verwechselt werden.
Die Holzmann HOB305ABSSMW2 verfügt über eine integrierte Späneabsaugung, die die beim Abrichten und Dickenhobeln entstehenden Holzspäne aufnimmt.
Unsere Kategorie umfasst den Turbinenantriebsriemen 520J3 (205J), Position 126.
Dieser Poly-V-Riemen überträgt die Bewegung, die zum Antrieb der Absaugturbine bei kompatiblen Maschinen erforderlich ist.
Seine Eigenschaften:
Referenz: 520J3 (205J).
Typ: Poly-V-Riemen.
Anzahl der Rippen: 3.
Position: 126.
Ein Turbinenriemen muss möglicherweise ausgetauscht werden, wenn er gerissen, verschlissen, verformt oder nicht mehr in der Lage ist, die Bewegung ordnungsgemäß zu übertragen.
Wenn die Absaugleistung nachlässt, überprüfen Sie den Zustand dieses Riemens sowie die Turbine, den Filtersack und den Späneabsaugkanal.
Ein verstopfter Absaugstutzen oder eine übermäßige Ansammlung von Holzspänen kann die Absaugleistung ebenfalls beeinträchtigen.
Überprüfen Sie vor der Bestellung die Kennzeichnung 520J3 (205J) und die Position 126.

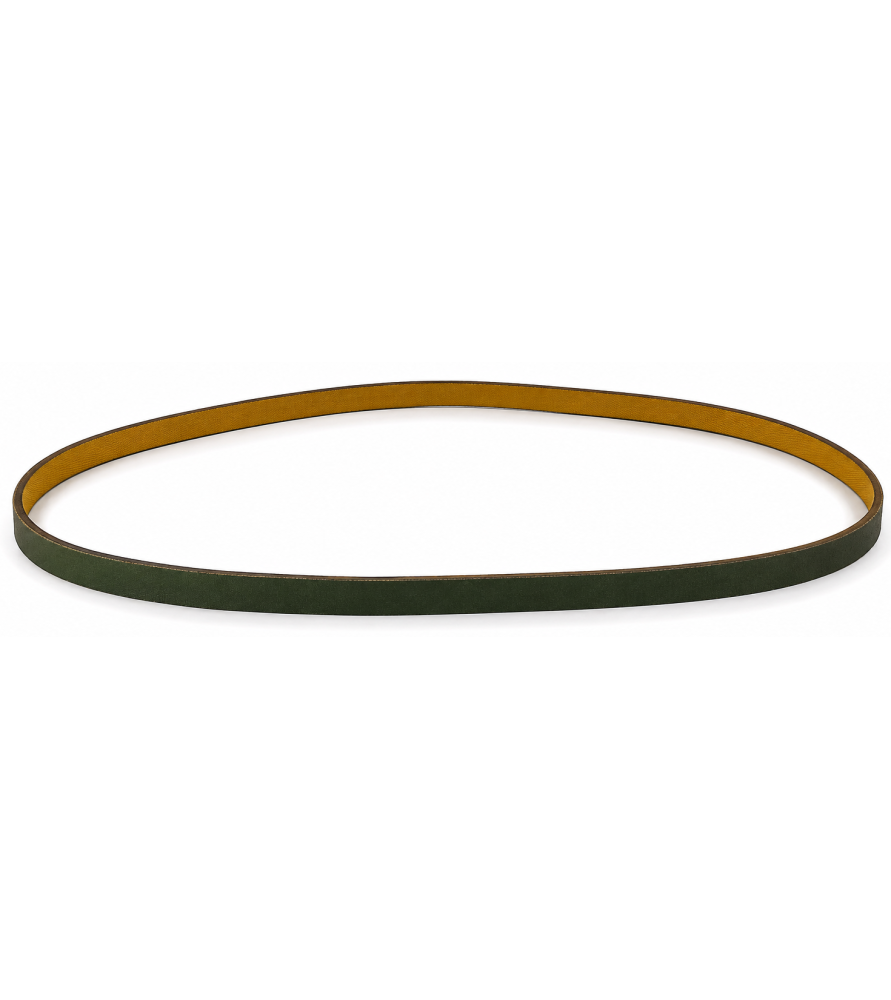

Unser Sortiment umfasst außerdem einen Flachriemen 695 × 10 mm, Position 151, der insbesondere für die Holzmann HOB305ABSSMW2 in der 230-V-Ausführung vorgesehen ist.
Dieser Riemen unterscheidet sich von den Poly-V-Riemen für den Motor und die Turbine.
Seine Eigenschaften:
Typ: Flachriemen.
Abmessungen: 695 × 10 mm.
Position: 151.
Ein Flachriemen muss möglicherweise ausgetauscht werden, wenn er Risse, Verformungen, einen Bruch oder starken Verschleiß aufweist.
Identifizieren Sie vor der Bestellung den zu ersetzenden Riemen genau anhand der Explosionszeichnung Ihrer Maschine.
Überprüfen Sie außerdem die Abmessungen des Originalbauteils.
Ein Riemen mit ähnlicher Länge ist nicht zwangsläufig ein geeigneter Ersatz.
Die Antriebskette ist Bestandteil des Antriebsmechanismus der Abricht- und Dickenhobelmaschine.
Unsere Kategorie umfasst eine Antriebskette mit 53 Gliedern, Position 82, die für die Modelle Holzmann HOB305ABS und HOB305ABSSMW2 vorgesehen ist.
Ihre Eigenschaften:
Anzahl der Kettenglieder: 53.
Position: 82.
Holzmann-Referenz: 10017602.
Diese Kette überträgt die Bewegung zwischen den entsprechenden mechanischen Komponenten.
Ein Austausch kann erforderlich sein, wenn die Kette gerissen ist oder beschädigte Glieder, Verformungen oder starken Verschleiß aufweist.
Ungewöhnliche Geräusche oder ein unregelmäßiger Betrieb des Mechanismus können ebenfalls eine Überprüfung erforderlich machen.
Kontrollieren Sie vor dem Austausch der Kette den Zustand der Kettenräder und suchen Sie nach möglichen Ursachen einer mechanischen Blockierung.
Ein beschädigtes Kettenrad kann einen vorzeitigen Verschleiß der neuen Kette verursachen.
Wichtig: Diese Kette besitzt 53 Glieder. Sie darf nicht mit der ebenfalls für diese Maschine angebotenen Kette mit 22 Gliedern, Position 158, verwechselt werden.
Die Holzmann HOB305ABSSMW2 verwendet außerdem eine Antriebskette mit 22 Gliedern, Position 158, die in unserem Sortiment erhältlich ist.
Gemäß den Kompatibilitätsangaben ist diese Kette für folgende Modelle vorgesehen:
Holzmann HOB305ABS.
Holzmann HOB305ABSSMW2.
Bernardo PT305D.
Bernardo PT305DS.
Ihre wichtigsten Eigenschaften:
Anzahl der Kettenglieder: 22.
Position: 158.
Sie dient als Ersatzteil für den entsprechenden Antriebsmechanismus.
Eine Kette mit 22 Gliedern kann nicht einfach durch eine Kette mit 53 Gliedern ersetzt werden, nur weil beide Referenzen für dieselbe Maschine vorgesehen sind.
Ihre Längen und Positionen sind unterschiedlich.
Konsultieren Sie vor der Bestellung die Explosionszeichnung Ihrer Holzmann HOB305ABSSMW2 und identifizieren Sie die genaue Position der defekten Kette.
Position 82: Kette mit 53 Gliedern. Position 158: Kette mit 22 Gliedern.
Diese Unterscheidung ist entscheidend, um eine Fehlbestellung zu vermeiden.
Die Motorriemenscheibe überträgt die Bewegung zwischen dem Motor und dem Antriebssystem der Maschine.
Unser Sortiment umfasst die Motorriemenscheibe, Position 113, die den Holzmann-Referenzen 10002928 und 10017609 zugeordnet ist.
Sie ist gemäß den Kompatibilitätsangaben insbesondere für die Modelle Holzmann HOB305ABS und HOB305ABSSMW2 vorgesehen.
Eine Riemenscheibe muss möglicherweise ausgetauscht werden, wenn sie folgende Schäden aufweist:
Risse oder Brüche.
Verformungen.
Beschädigungen der Rillen.
Ungewöhnlichen Verschleiß.
Eine defekte Befestigung auf der Welle.
Eine beschädigte Riemenscheibe kann Vibrationen, eine falsche Riemenführung oder eine unregelmäßige Kraftübertragung verursachen.
Überprüfen Sie vor dem Austausch auch den Zustand des Motorantriebsriemens und des Befestigungssystems.
Identifizieren Sie vor der Bestellung unbedingt die Position 113 und die Referenzen 10002928 / 10017609.
Eine optisch ähnliche Riemenscheibe kann einen anderen Durchmesser, eine andere Bohrung oder ein anderes Profil aufweisen.
Die Einzugswalze spielt eine wesentliche Rolle beim Dickenhobeln.
Unser Sortiment umfasst die Einzugswalze, Position 52, die für die Abricht- und Dickenhobelmaschinen Holzmann HOB305ABSSMW2 und Bernardo PT305DS vorgesehen ist.
Sie befindet sich am Eingang der Dickenhobeleinheit und transportiert das Holzwerkstück während des Dickenhobelns in Richtung der Hobelwelle.
Eine Einzugswalze in gutem Zustand trägt zu einem gleichmäßigen Vorschub bei.
Ein Austausch kann erforderlich sein, wenn folgende Schäden vorliegen:
Starker Verschleiß der Oberfläche.
Verformungen.
Mechanische Beschädigungen.
Schäden, die den ordnungsgemäßen Holzvorschub verhindern.
Ein Vorschubproblem kann dazu führen, dass sich das Werkstück unregelmäßig bewegt oder nicht mehr durch die Maschine transportiert wird.
Allerdings ist nicht zwangsläufig die Walze dafür verantwortlich.
Auch der Antriebsmechanismus, die Ketten und die zugehörigen Komponenten sollten überprüft werden.
Überprüfen Sie vor der Bestellung die Position 52 und die Kompatibilität mit Ihrer Maschine.
Die Auszugswalze kommt zum Einsatz, nachdem das Holzwerkstück die Hobelwelle passiert hat.
Unsere Kategorie umfasst die Auszugswalze, Position 70, die für die Modelle Holzmann HOB305ABSSMW2 und Bernardo PT305DS vorgesehen ist.
Sie transportiert das Holz nach der Bearbeitung weiter in Richtung des Ausgangs der Dickenhobeleinheit.
Eine beschädigte Auszugswalze kann den gleichmäßigen Transport des Werkstücks aus der Maschine beeinträchtigen.
Ein Austausch kann erforderlich sein, wenn sie Verformungen, starken Verschleiß oder mechanische Beschädigungen aufweist.
Wenn das Holz am Eingang ordnungsgemäß eingezogen wird, am Ausgang jedoch Schwierigkeiten auftreten, kann eine Überprüfung dieser Walze sinnvoll sein.
Bei der Fehlerdiagnose müssen jedoch auch die anderen Komponenten des Mechanismus berücksichtigt werden.
Wichtig: Die Auszugswalze, Position 70, und die Einzugswalze, Position 52, sind zwei unterschiedliche Ersatzteile.
Ihre Positionen und Funktionen müssen vor der Bestellung überprüft werden.
Unser Sortiment umfasst das Einstellhandrad, Position 96, das für die Abricht- und Dickenhobelmaschinen Holzmann HOB305ABSSMW2 und Bernardo PT305DS vorgesehen ist.
Mit diesem Handrad wird der Mechanismus zur Höhenverstellung des Dickentisches betätigt.
Es ist somit direkt an der Einstellung der gewünschten Holzstärke beteiligt.
Ein Handrad muss möglicherweise ausgetauscht werden, wenn es gebrochen, gerissen, verformt oder sein Befestigungssystem beschädigt ist.
Ein Handrad, das sich nur schwer drehen lässt, ist jedoch nicht zwangsläufig defekt.
Das Problem kann vom Mechanismus zum Anheben und Absenken des Tisches ausgehen.
Überprüfen Sie vor dem Austausch des Handrads, ob eine mechanische Blockierung die Verstellung verhindert.
Wenden Sie niemals Gewalt an, wenn der Tisch beim Drehen des Handrads einen ungewöhnlichen Widerstand bietet.
Die korrekte Positionsnummer dieses Handrads lautet 96.
Der Späneabweiser trägt dazu bei, die während der Bearbeitung entstehenden Holzspäne zu führen und abzuleiten.
Unsere Kategorie umfasst den Späneabweiser, Position 45, der für die Modelle Holzmann HOB305ABSSMW2 und Bernardo PT305DS vorgesehen ist.
Er ist im Inneren der Maschine eingebaut und hilft dabei, die Holzspäne in Richtung der Späneabsaugung zu leiten.
Ein Späneabweiser muss möglicherweise ausgetauscht werden, wenn er gebrochen, gerissen, verformt oder seine Befestigungen beschädigt sind.
Ein beschädigtes Bauteil kann den Spänefluss beeinträchtigen und die Ansammlung von Material in bestimmten Bereichen begünstigen.
Wenn Sie eine ungewöhnliche Späneabfuhr feststellen, überprüfen Sie den Späneabweiser und die weiteren Komponenten des Absaugkanals.
Identifizieren Sie vor der Bestellung die Position 45 genau auf der Explosionszeichnung Ihrer Maschine.
Für die Holzmann HOB305ABSSMW2 wird außerdem eine Befestigungsschraube M5 × 10 zur Befestigung von Hartmetall-Wendeplatten auf der Hobelwelle angeboten, sofern die entsprechende Ausführung kompatibel ist.
Diese Schraube wird auch für die Bernardo PT305DS angeboten.
Sie dient als Ersatz für eine verschlissene, beschädigte oder verlorene Schraube.
Ihre wichtigsten Eigenschaften:
Gewinde: M5.
Angegebene Länge: 10 mm.
Funktion: Befestigung von Hartmetall-Wendeplatten.
Eine Befestigungsschraube muss sich in einwandfreiem Zustand befinden, damit die Wendeplatte korrekt gehalten wird.
Ein beschädigter Schraubenkopf oder ein defektes Gewinde kann ein ordnungsgemäßes Anziehen verhindern.
Überprüfen Sie vor der Bestellung die Abmessungen und Eigenschaften der Originalschraube.
Verwenden Sie niemals eine Schraube, die lediglich ähnlich aussieht, um eine Hartmetall-Wendeplatte zu befestigen.
Die Montage muss gemäß den Anweisungen des Herstellers erfolgen, insbesondere hinsichtlich der Positionierung und des Anzugs der Wendeplatten.
Benutzen Sie die Maschine nicht, wenn eine Wendeplatte nicht ordnungsgemäß befestigt ist.
Die integrierte Späneabsaugung der Holzmann HOB305ABSSMW2 nimmt die beim Abrichten und Dickenhobeln entstehenden Holzspäne auf.
Unser Sortiment umfasst einen Baumwoll-Filtersack für Holzmann HOB305ABS und HOB305ABSSMW2, der ebenfalls für die Modelle Bernardo PT305D und PT305DS angegeben ist.
Der Filtersack trägt zur Sammlung der abgesaugten Stäube und Holzspäne bei.
Im Laufe der Nutzung kann er sich zusetzen oder beschädigt werden.
Ein Austausch kann erforderlich sein, wenn er Risse, beschädigte Nähte oder andere Schäden aufweist, die eine ordnungsgemäße Verwendung verhindern.
Eine verminderte Absaugleistung bedeutet jedoch nicht zwangsläufig, dass der Sack ausgetauscht werden muss.
Überprüfen Sie auch den Zustand des Turbinenantriebsriemens, mögliche Verstopfungen im Absaugkanal und die Funktion der Turbine.
Beachten Sie die Empfehlungen des Herstellers zur Reinigung und Wartung des Systems.
Unsere Kategorie umfasst außerdem verschiedene Komponenten, die dem Schutz der Maschine und der Späneabfuhr dienen.
Dazu gehören unter anderem ein Späneauswurfgehäuse und Schutzelemente, die für mehrere Abricht- und Dickenhobelmaschinen angeboten werden.
Je nach Ausführung tragen diese Komponenten dazu bei, Holzspäne zu leiten oder bestimmte mechanische Bereiche zu schützen.
Ein Gehäuse muss möglicherweise ausgetauscht werden, wenn es gebrochen, gerissen oder seine Befestigungen beschädigt sind.
Allerdings garantiert das Vorhandensein eines Gehäuses in dieser Kategorie nicht automatisch dessen Kompatibilität mit jeder Ausführung der Holzmann HOB305ABSSMW2.
Bestimmte Komponenten werden auch für die Modelle Holzmann HOB260ABS oder Bernardo PT305D angeboten.
Überprüfen Sie vor der Bestellung unbedingt die Liste der kompatiblen Maschinen auf der jeweiligen Produktseite.
Der Not-Aus-Schalter ist ein wesentlicher Bestandteil des elektrischen Steuerungs- und Sicherheitssystems.
Unser Sortiment umfasst einen Ersatz-Not-Aus-Schalter für verschiedene Abricht- und Dickenhobelmaschinen von Holzmann und Bernardo in der 230-V-Ausführung.
Er ermöglicht es, die Maschine schnell anzuhalten, wenn eine Situation ein sofortiges Eingreifen erfordert.
Ein Not-Aus-Schalter muss möglicherweise ausgetauscht werden, wenn er gebrochen, beschädigt oder nicht mehr ordnungsgemäß funktionsfähig ist.
Überprüfen Sie vor der Bestellung die Kompatibilität mit Ihrer Maschine und die Eigenschaften des Originalbauteils.
Benutzen Sie Ihre Abricht- und Dickenhobelmaschine niemals, wenn der Not-Aus-Schalter defekt ist.
Arbeiten am elektrischen Stromkreis dürfen nur bei gezogenem Netzstecker und von einer Person mit den erforderlichen Fachkenntnissen durchgeführt werden.
Unsere Kategorie umfasst einen Überlastschutz 15 A, Position 194, der für verschiedene Abricht- und Dickenhobelmaschinen von Holzmann und Bernardo in der 230-V-Ausführung vorgesehen ist.
Diese Schutzeinrichtung unterbricht bei Überlastung oder zu hoher Stromstärke die Stromversorgung, um den Motor und den Stromkreis zu schützen.
Ihre Eigenschaften:
Nennstrom: 15 A.
Position: 194.
Einsatzbereich: kompatible Maschinen mit 230 V.
Ein Überlastschutz muss möglicherweise ausgetauscht werden, wenn er defekt ist oder seine Funktion nicht mehr ordnungsgemäß erfüllt.
Wiederholtes Auslösen bedeutet jedoch nicht zwangsläufig, dass die Schutzeinrichtung selbst defekt ist.
Es kann auf eine mechanische Überlastung, ein Motorproblem oder eine elektrische Störung hinweisen.
Ermitteln Sie vor dem Austausch dieses Bauteils die Ursache des Auslösens.
Überbrücken Sie niemals den Überlastschutz und ersetzen Sie ihn nicht ohne fachliche Freigabe durch eine Schutzeinrichtung mit abweichenden elektrischen Eigenschaften.
Unser Sortiment umfasst außerdem einen Schalter KJD17B 230 V, Position 106, der insbesondere für verschiedene Abricht- und Dickenhobelmaschinen von Holzmann und Bernardo angeboten wird.
Er ist den Modellen Holzmann HOB260ABS und HOB305ABS sowie Bernardo PT260, PT260S, PT305D und PT305DS zugeordnet.
Dieser Schalter kann als Ersatz für ein defektes oder beschädigtes Bauteil dienen, das das Einschalten der Maschine nicht mehr ermöglicht.
Die angegebene Referenz lautet HPD10000036.
Wichtig: Das Vorhandensein dieses Schalters in der Kategorie HOB305ABSSMW2 bestätigt für sich genommen nicht die Kompatibilität mit dieser Ausführung.
Überprüfen Sie vor der Bestellung, ob Ihr genaues Modell in der Liste der kompatiblen Maschinen aufgeführt ist.
Kontrollieren Sie außerdem die Beschriftung des Originalschalters, die Spannung, die Anzahl der Anschlussklemmen und deren Anordnung.
Verändern Sie niemals die Verkabelung der Maschine, um einen ungeeigneten Schalter anzupassen.
Bestimmte Ersatzteile sind bei den Modellen Holzmann HOB305ABS und HOB305ABSSMW2 identisch.
Dazu gehören mehrere Riemen, Antriebsketten, die Motorriemenscheibe und der Filtersack.
Allerdings bedeutet diese teilweise Kompatibilität nicht, dass sämtliche Ersatzteile der beiden Maschinen untereinander austauschbar sind.
Die Ausführung HOB305ABSSMW2 besitzt für bestimmte Komponenten eigene Referenzen.
Dazu gehören die Einzugswalze, Position 52, die Auszugswalze, Position 70, das Handrad, Position 96, und der Späneabweiser, Position 45. Diese Teile werden auch für die Bernardo PT305DS angeboten.
Auch die Komponenten der Hobelwelle müssen genau identifiziert werden.
Bestellen Sie niemals ein Ersatzteil ausschließlich deshalb, weil es einem Bauteil der HOB305ABS ähnlich sieht.
Überprüfen Sie für jede Referenz systematisch die Liste der kompatiblen Maschinen.
Mehrere Ersatzteile der Holzmann HOB305ABSSMW2 werden auch für die Bernardo PT305DS angeboten.
Dazu gehören insbesondere:
Späneabweiser, Position 45.
Einzugswalze, Position 52.
Auszugswalze, Position 70.
Einstellhandrad, Position 96.
Kette mit 22 Gliedern, Position 158.
Befestigungsschraube M5 × 10 für Hartmetall-Wendeplatten.
Diese Übereinstimmungen können die Identifizierung bestimmter gemeinsamer Ersatzteile erleichtern.
Sie dürfen jedoch nicht auf sämtliche Komponenten übertragen werden.
Ein Ersatzteil, das mit der Bernardo PT305DS kompatibel ist, ist nicht automatisch mit jeder Ausführung der Holzmann HOB305ABS kompatibel.
Abmessungen, Befestigungssysteme und mechanische Eigenschaften können unterschiedlich sein.
Nur die Liste der kompatiblen Maschinen auf der jeweiligen Ersatzteil-Produktseite bestätigt, für welche Modelle das Bauteil vorgesehen ist.
Identifizieren Sie vor der Bestellung zunächst Ihre Maschine genau.
Notieren Sie die Angaben auf dem Typenschild und verwenden Sie die Explosionszeichnung, die Ihrem Modell entspricht.
Folgende Informationen sind hilfreich:
Marke: Holzmann.
Genaue Modellbezeichnung: HOB305ABSSMW2.
Versorgungsspannung.
Seriennummer.
Herstellungsmonat und Herstellungsjahr.
Positionsnummer des Bauteils auf der Explosionszeichnung.
Herstellerreferenz.
Abmessungen und Eigenschaften des Originalbauteils.
Überprüfen Sie bei einem Riemen die Kennzeichnung und die Anzahl der Rippen.
Kontrollieren Sie bei einer Kette die Anzahl der Glieder und die Positionsnummer.
Identifizieren Sie bei einer Walze, ob es sich um die Einzugs- oder Auszugswalze handelt.
Überprüfen Sie bei einem Handrad die Position 96.
Kontrollieren Sie bei einer Befestigungsschraube für Hartmetall-Wendeplatten die Abmessungen und Eigenschaften des Originalbauteils.
Überprüfen Sie bei einem elektrischen Bauteil die Spannung und die Beschriftung des Originalteils.
ACHTUNG: PRÜFEN SIE VOR DEM KAUF UNBEDINGT, ob Ihre Maschine in der LISTE DER KOMPATIBLEN MASCHINEN auf der jeweiligen Ersatzteil-Produktseite aufgeführt ist. Kontrollieren Sie gegebenenfalls auch den Herstellungsmonat, das Herstellungsjahr und die Seriennummer Ihrer Maschine.
Eine regelmäßige Wartung hilft dabei, Verschleißerscheinungen frühzeitig zu erkennen und das Risiko von Ausfällen zu reduzieren.
Überprüfen Sie bei gezogenem Netzstecker regelmäßig die zugänglichen Komponenten gemäß den Anweisungen des Herstellers.
Achten Sie insbesondere auf den Zustand der Riemen, Ketten und Riemenscheiben.
Kontrollieren Sie außerdem die Funktion der Einzugs- und Auszugswalzen.
Ein unregelmäßiger Holzvorschub kann auf ein mechanisches Problem hinweisen, das eine Überprüfung erfordert.
Kontrollieren Sie die integrierte Späneabsaugung und entfernen Sie angesammelte Holzspäne mit den empfohlenen Methoden.
Überprüfen Sie den Filtersack und den Späneabweiser.
Bei Maschinen mit Hartmetall-Wendeplatten müssen deren Zustand und Befestigung gemäß den Anweisungen des Herstellers kontrolliert werden.
Die elektrischen Sicherheitseinrichtungen müssen jederzeit vollständig funktionsfähig sein.
Eine Störung des Not-Aus-Schalters oder des Überlastschutzes muss vor der erneuten Inbetriebnahme behoben werden.
Ein örtlich begrenzter Defekt erfordert nicht zwangsläufig den Austausch Ihrer gesamten Abricht- und Dickenhobelmaschine.
Ein gerissener Riemen, eine verschlissene Kette, eine beschädigte Walze, eine defekte Riemenscheibe oder ein gebrochenes Einstellhandrad können einzeln ausgetauscht werden, sofern ein kompatibles Ersatzteil verfügbar ist.
Es ist jedoch wichtig, die Ursache des Defekts zu ermitteln.
Ein Riemen, der sich schnell abnutzt, kann auf ein Problem mit einer Riemenscheibe hinweisen.
Eine gerissene Kette kann die Folge einer mechanischen Blockierung sein.
Eine Walze, die das Holz nicht mehr ordnungsgemäß transportiert, kann ebenfalls durch ein Antriebsproblem beeinträchtigt werden.
Ein Überlastschutz, der wiederholt auslöst, kann auf eine Störung hinweisen, die eine gründlichere Fehlerdiagnose erfordert.
Eine gezielte Reparatur nach der Ermittlung der Ursache ermöglicht es, noch funktionsfähige Komponenten zu erhalten und die Lebensdauer Ihrer Maschine zu verlängern.
Bei Probois Machinoutils finden Sie unsere Auswahl an Ersatzteilen für die Holzmann HOB305ABSSMW2 Abricht- und Dickenhobelmaschine, mit denen Sie Ihre Maschine warten und verschlissene oder beschädigte Komponenten ersetzen können.
Entdecken Sie unsere Antriebsriemen, Ketten mit 22 und 53 Gliedern, Motorriemenscheibe, Einzugs- und Auszugswalzen, Einstellhandrad, Späneabweiser und elektrischen Komponenten.
Jede Referenz muss entsprechend dem genauen Modell Ihrer Maschine und den Angaben auf der jeweiligen Produktseite ausgewählt werden.
Sie suchen ein Ersatzteil, das nicht in unserem Sortiment aufgeführt ist?
Teilen Sie uns die genaue Modellbezeichnung Ihrer Maschine, ihre Seriennummer und möglichst die Positionsnummer des benötigten Bauteils auf der Explosionszeichnung mit.
Ein Foto des Originalbauteils und des Typenschilds kann die Identifizierung zusätzlich erleichtern.
Bestellen Sie Ihre Holzmann HOB305ABSSMW2 Ersatzteile bei Probois Machinoutils, um Ihre Abricht- und Dickenhobelmaschine zu warten, eine geeignete Reparatur durchzuführen und die Lebensdauer Ihrer Maschine zu verlängern.
