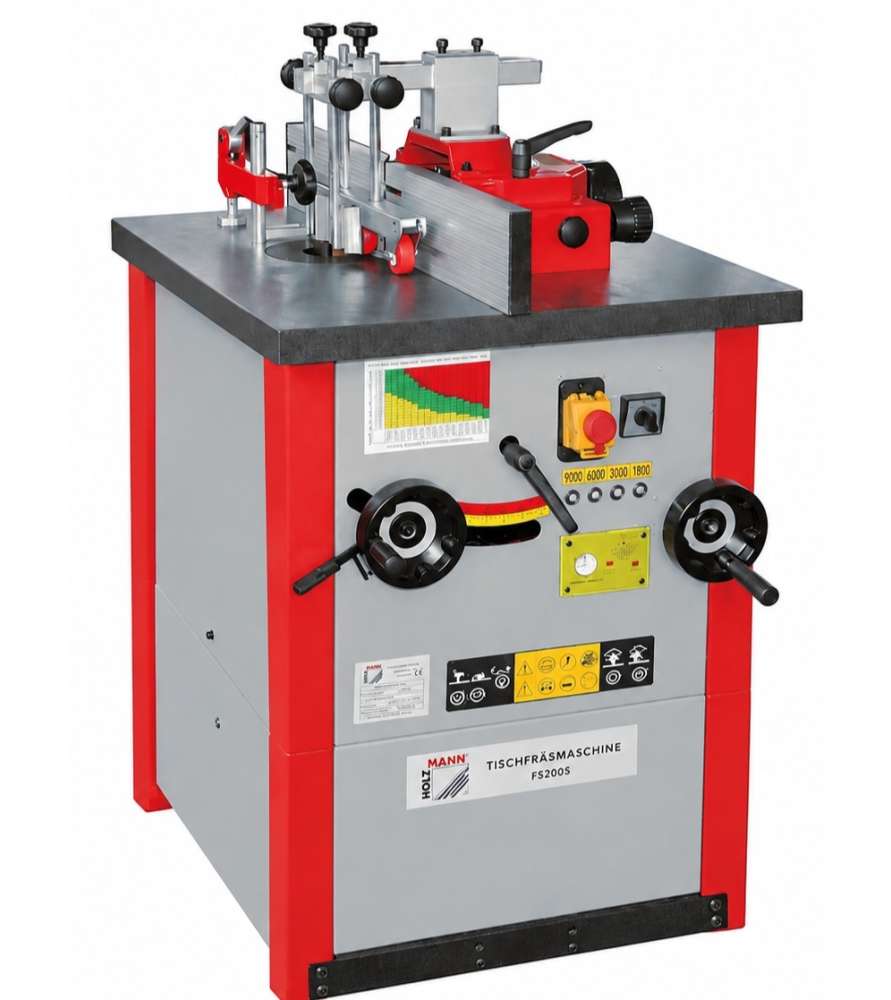

Toupie inclinable Holzmann FS200S 400V : plus de possibilités pour le travail du bois
La Holzmann FS200S 400V est une toupie à bois robuste destinée aux utilisateurs recherchant davantage de possibilités de travail qu'avec une toupie traditionnelle à arbre fixe.
Son principal avantage est son arbre de toupie de 30 mm inclinable de -5° à +30°. Cette fonction permet de travailler avec différents angles et de réaliser des profils et moulures plus complexes tout en conservant les avantages d'une véritable toupie stationnaire.
Cette version fonctionne en 400 V triphasé et développe une puissance moteur de 2800 W en service S1 et 3750 W en service S6.
Arbre inclinable de -5° à +30°
La grande différence entre la Holzmann FS200S et la FS200 classique réside dans son arbre inclinable.
La broche peut être inclinée de -5° à +30°, ce qui augmente considérablement les possibilités de profilage et permet de réaliser des travaux plus complexes qu'avec une toupie équipée d'un arbre vertical fixe.
L'inclinaison de l'arbre est particulièrement intéressante pour la réalisation de profils inclinés, moulures, chanfreins, éléments décoratifs et travaux de menuiserie spécifiques.
Arbre de toupie Ø30 mm et hauteur de serrage de 105 mm
La FS200S est équipée d'un arbre de toupie de 30 mm, un diamètre couramment utilisé permettant de monter un large choix de porte-outils et d'outils de toupillage.
La machine dispose d'une hauteur maximale de serrage de 105 mm et d'une course de broche de 100 mm.
Le réglage de la hauteur de l'arbre s'effectue facilement grâce au volant situé en façade de la machine.
4 vitesses de rotation jusqu'à 9000 tr/min
La Holzmann FS200S propose 4 vitesses de rotation : 1800, 3000, 6000 et 9000 tr/min.
Cette plage de vitesses permet d'adapter la rotation de l'arbre au diamètre du porte-outil utilisé ainsi qu'au type de travail à effectuer.
La vitesse sélectionnée est facilement identifiable grâce à un indicateur lumineux LED.
Puissant moteur triphasé 400 V de 2800 W
La Holzmann FS200S 400V bénéficie d'une alimentation triphasée 400 V et d'une puissance moteur de 2800 W en S1 / 3750 W en S6.
Cette configuration convient parfaitement aux ateliers équipés en triphasé et recherchant une toupie robuste pour un usage régulier.
Grande table de toupillage en fonte 710 x 640 mm
La FS200S bénéficie d'une grande table en fonte de 710 x 640 mm, résistante à la torsion et conçue pour offrir une surface de travail stable.
Avec une hauteur de travail de 900 mm, la machine permet de travailler confortablement et de guider correctement les pièces lors des différentes opérations de toupillage.
Guide de toupillage et système de maintien de la pièce
La machine est équipée d'un capot de toupie robuste avec guides de toupillage, ainsi que de presseurs horizontaux et verticaux à galets permettant de maintenir correctement la pièce pendant son usinage.
Une sortie d'aspiration de Ø100 mm permet de raccorder la toupie à un aspirateur à copeaux adapté.
Pour outils de toupillage jusqu'à 190 mm
La FS200S accepte des outils jusqu'à 190 mm de diamètre au-dessus de la table et jusqu'à 190 mm sous la table.
L'ouverture de table de 200 mm permet l'utilisation d'une large gamme de porte-outils compatibles avec son arbre de 30 mm.
Chariot coulissant disponible en option
La Holzmann FS200S est livrée sans chariot coulissant.
Un chariot de toupie en aluminium est disponible en option et peut être installé ultérieurement sur la machine.
Cette conception permet d'acquérir dans un premier temps la toupie seule puis de compléter son équipement en fonction de l'évolution des besoins de l'atelier.
Caractéristiques techniques de la toupie Holzmann FS200S 400V
| Modèle |
Holzmann FS200S_400V |
| Alimentation |
400 V triphasé |
| Puissance moteur S1 |
2800 W |
| Puissance moteur S6 |
3750 W |
| Diamètre de l'arbre |
30 mm |
| Inclinaison de l'arbre |
-5° à +30° |
| Vitesses de rotation |
1800 / 3000 / 6000 / 9000 tr/min |
| Nombre de vitesses |
4 |
| Course de l'arbre |
100 mm |
| Hauteur maximale de serrage |
105 mm |
| Diamètre maximal de l'outil au-dessus de la table |
190 mm |
| Diamètre maximal de l'outil sous la table |
190 mm |
| Ouverture de table |
200 mm |
| Dimensions de la table |
710 x 640 mm |
| Hauteur de table |
900 mm |
| Dimensions des guides |
360 x 120 mm |
| Diamètre de la buse d'aspiration |
100 mm |
| Poids net |
170 kg |
| Poids brut |
191 kg |
| Dimensions de l'emballage |
760 x 690 x 700 mm |
Équipement livré avec la Holzmann FS200S
- Capot de protection de toupie
- Guides de toupillage
- Presseur horizontal
- Presseur vertical à galets
- Indicateur de vitesse par LED
Les avantages de la Holzmann FS200S 400V
- Arbre inclinable de -5° à +30°
- Arbre standard de 30 mm
- Puissant moteur 2800 W S1 / 3750 W S6
- Alimentation triphasée 400 V
- 4 vitesses de 1800 à 9000 tr/min
- Grande table en fonte de 710 x 640 mm
- Hauteur maximale de serrage de 105 mm
- Outils jusqu'à 190 mm de diamètre
- Indication de la vitesse par LED
- Réglage pratique de la hauteur de l'arbre par volant
- Sortie d'aspiration Ø100 mm
- Chariot coulissant disponible en option
Avec son arbre inclinable, son moteur puissant et sa grande table en fonte, la Holzmann FS200S 400V constitue une excellente solution pour les ateliers équipés en triphasé recherchant une toupie polyvalente, robuste et capable de réaliser des travaux de profilage plus complexes.
