Recommandation importante de Probois pour de nombreuses machines à bois tel que ce combiné :

• Avant la mise en route toujours vérifier l'intérieur de sa machine, voir si les courroies sont mises correctement, resserrer les boulons, graisser les tables, etc... car les différents transports occasionnent des vibrations.
• Toujours utiliser une rallonge électrique de 2,5² de grosseur de fil
• La rallonge ne doit pas excéder 10 mètres et ne doit pas être enroulée
• L'utilisation de touret, triplettes ou multi-prises est INTERDIT
• Prévoir un compteur électrique avec des fusibles spéciaux démarrage machine d'au moins 16A
• Avoir un compteur éléctrique aux normes avec neutre et terre
• Toujours travailler avec un aspirateur à copeaux pour votre santé et pour la garantie de la machine
• Toujours graisser les tables en fonte avec du glisse-bois
• Toujours travailler avec les protections en place
• Ne pas travailler avec des fers désaffûtés ou émoussés cela peut endommager le mécanisme, l'avance de la raboteuse, casser la courroie
• La machine ne démarre pas ? Sans doute le carter d'éjection des copeaux est mal mis en place côté dégauchisseuse raboteuse, c'est une sécurité !

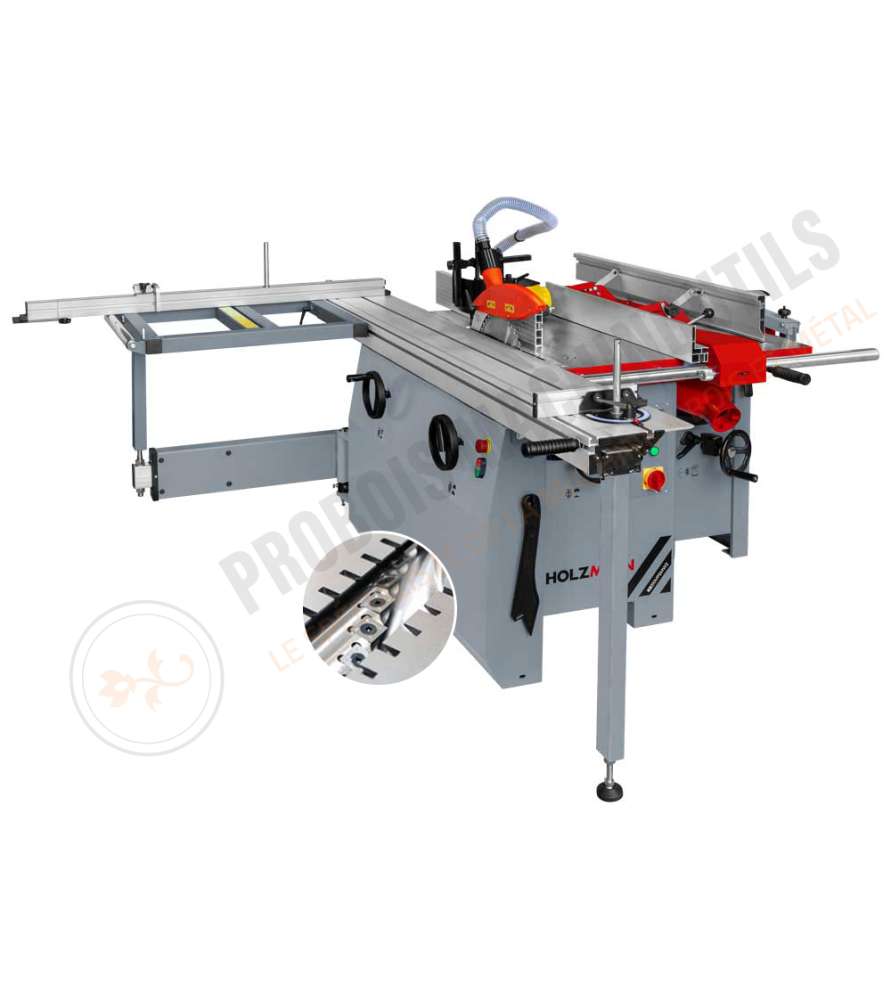

Le combiné à bois 5 opérations Holzmann K5310VPSMW2 400 V réunit dans une seule machine compacte les principales fonctions nécessaires au travail du bois : scie circulaire avec inciseur, toupie, dégauchisseuse et raboteuse, avec la possibilité d’ajouter une mortaiseuse en option.

Avec sa largeur de dégauchissage et de rabotage de 300 mm, son arbre hélicoïdal à plaquettes carbure, son chariot aluminium de 2000 mm et ses trois moteurs indépendants, ce combiné à bois offre une solution complète pour équiper un atelier tout en limitant l’encombrement.

La Holzmann K5310VPSMW2 400 V s’adresse aux utilisateurs recherchant une machine polyvalente pour réaliser l’ensemble des principales opérations de débit, de calibrage et d’usinage du bois sur un seul poste de travail.

5 opérations réunies dans une seule machine à bois

Le Holzmann K5310VPSMW2 permet de réaliser les principales opérations de menuiserie sans multiplier les machines dans l’atelier.

Il combine :

• scie circulaire pour le délignage et la mise à dimension des panneaux et pièces de bois ;
• inciseur pour obtenir des coupes propres dans les panneaux revêtus et limiter les éclats ;
• toupie pour l’usinage des profils, rainures, feuillures et chants ;
• dégauchisseuse pour dresser et mettre d’équerre les faces et les chants ;
• raboteuse pour calibrer précisément les pièces en épaisseur ;
• mortaiseuse disponible en option pour compléter la machine et réaliser les assemblages.

La sélection des différentes fonctions s’effectue à l’aide d’un commutateur rotatif, pour une utilisation claire et pratique de la machine.

Dégauchisseuse-raboteuse de 300 mm avec arbre hélicoïdal

L’un des principaux atouts de ce combiné à bois Holzmann est sa dégauchisseuse-raboteuse équipée d’un arbre hélicoïdal à plaquettes interchangeables.

L’arbre de 70 mm de diamètre tourne à 5500 tr/min. Il est équipé de 24 plaquettes interchangeables, tandis que 30 plaquettes sont prémontées à la livraison selon l’équipement indiqué par le fabricant.

Ce système permet d’obtenir une coupe régulière et une excellente qualité de surface. Lorsqu’une arête d’une plaquette est usée ou endommagée, celle-ci peut être tournée afin d’utiliser une nouvelle arête de coupe.

Les tables de dégauchissage de 1300 x 310 mm offrent une surface d’appui confortable pour le travail des pièces de bois. La profondeur de passe maximale atteint 3 mm en dégauchissage et 4 mm en rabotage. La hauteur maximale de rabotage est de 225 mm.

Scie circulaire avec inciseur pour des coupes précises

Le combiné Holzmann K5310VPSMW2 est équipé d’une lame principale de 315 mm avec une hauteur de coupe maximale de 100 mm à 90° et de 80 mm à 45°.

La lame est inclinable de 0 à 45° par volant, facilitant le réglage pour les coupes d’angle.

L’inciseur de 100 mm permet de pré-inciser la face inférieure des panneaux avant le passage de la lame principale. Cette fonction est particulièrement utile pour la coupe de panneaux mélaminés, stratifiés ou revêtus, afin de limiter les éclats.

Le chariot aluminium de 2000 x 270 mm, associé à une table coulissante de 730 x 580 mm, facilite la manipulation et la mise à format des pièces de grandes dimensions. La capacité de coupe maximale atteint 2000 mm.

Toupie avec 4 vitesses de rotation

La fonction toupie est équipée d’un arbre de 30 mm et propose quatre vitesses de rotation :

3000, 6000, 8000 et 10 000 tr/min.

Ces différentes vitesses permettent d’adapter le régime de rotation au diamètre et au type d’outil utilisé.

Le diamètre maximal de l’outil atteint 180 mm au-dessus comme sous la table, offrant de nombreuses possibilités pour les travaux de profilage, rainurage et usinage des chants.

Trois moteurs indépendants pour les différentes fonctions

Le Holzmann K5310VPSMW2 dispose de trois moteurs indépendants, permettant d’adapter la puissance aux différentes opérations réalisées :

• moteur de la scie circulaire : 3,0 kW ;
• moteur de la toupie : 3,0 kW ;
• moteur de la dégauchisseuse-raboteuse : 2,2 kW.

Caractéristiques techniques

Scie circulaire et inciseur

Dégauchisseuse-raboteuse

Toupie

Équipement de série

Le combiné à bois Holzmann K5310VPSMW2 400 V est livré avec :

• lame de scie circulaire carbure 315 x 30 x 3,0/2,2 mm ;
• inciseur Ø 100 x 20 x 3,2-4,1 mm ;
• arbre hélicoïdal avec plaquettes interchangeables ;
• 30 plaquettes carbure 15 x 15 x 2,5 mm prémontées ;
• chariot aluminium avec stabilisateur et guide ;
• tuyau d’aspiration entre la protection de lame et le raccord.

Une mortaiseuse Holzmann HOB310ECOLL peut être ajoutée en option pour compléter les possibilités d’usinage de la machine.
