Fonction principale

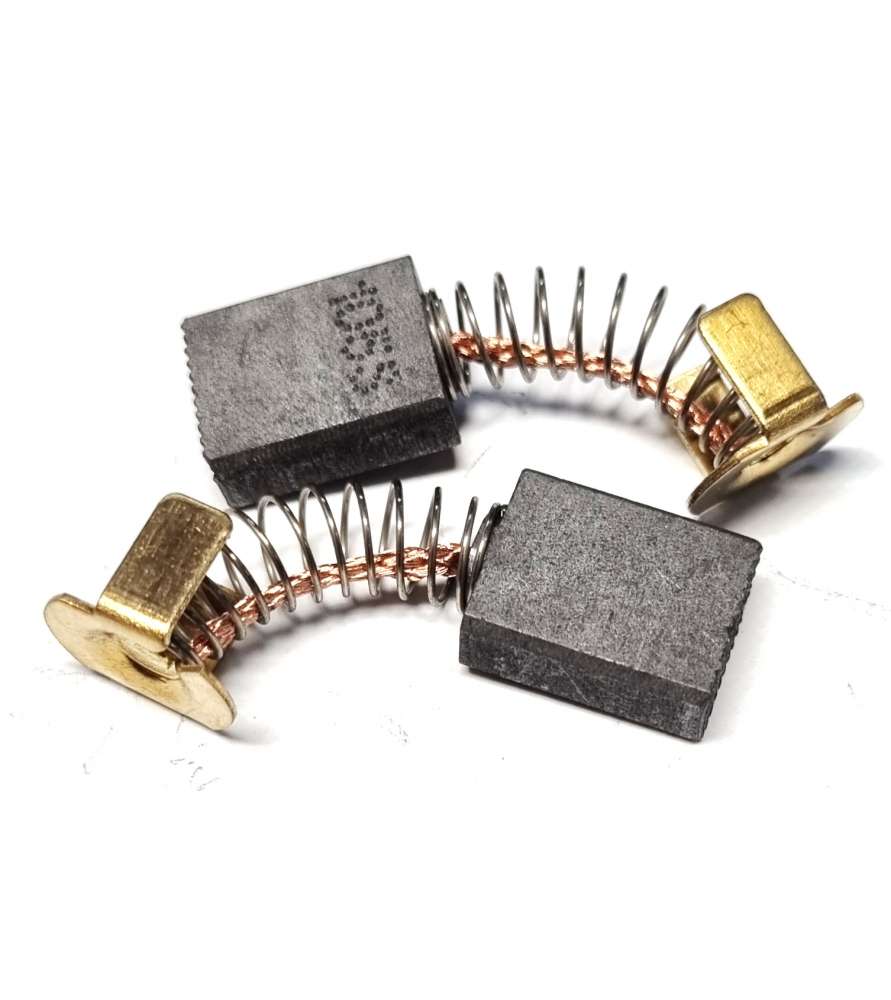

Les charbons pour différentes machines Kity, Scheppach, Holzmann et Parkside – réf. 3902202119 ont pour fonction d’assurer la transmission du courant électrique vers la partie tournante du moteur.

Également appelés balais moteur, ils restent en contact avec le collecteur pendant la rotation du moteur afin de permettre son alimentation électrique et son fonctionnement.

Les charbons sont des pièces d’usure : leur longueur diminue progressivement sous l’effet du frottement contre le collecteur. Des charbons en bon état contribuent à assurer un fonctionnement régulier du moteur, une bonne transmission du courant et le maintien des performances de la machine.

Quand remplacer les charbons ?

Les charbons pour différentes machines Kity, Scheppach, Holzmann et Parkside – réf. 3902202119 doivent être remplacés dans les cas suivants :

• Charbons fortement usés ou devenus trop courts
• Moteur qui démarre difficilement ou ne démarre plus
• Fonctionnement intermittent de la machine
• Perte de puissance pendant l'utilisation
• Arrêts intempestifs du moteur
• Étincelles anormalement importantes au niveau du collecteur
• Bruits ou fonctionnement irrégulier du moteur
• Charbons cassés, fissurés ou endommagés

Il est recommandé de remplacer les deux charbons en même temps, même si l'un paraît moins usé que l'autre.

Lors du remplacement, pensez également à contrôler l'état du collecteur du moteur. Un collecteur très marqué, brûlé ou endommagé peut entraîner une usure prématurée des charbons neufs.

Dimensions de ces charbons :

• Largeur : 14 mm
• Epaisseur : 6 mm
• Longueur : 17 mm

Cette paire de charbons convient aux modèles suivants :

• Scheppach TS251 — jusqu’à 8/2014
• Scheppach TS251 — à partir de 9/2014
• Scheppach HM100L
• Scheppach KG251
• Scheppach HM100Z
• Scheppach HM100ZL
• Scheppach KGZ251
• Scheppach HM100LXU — jusqu’à 4/2020
• Scheppach HM100LXU — à partir de 5/2020
• Scheppach MSS10 — jusqu’à 4/2020
• Scheppach MSS10 — à partir de 5/2020
• Scheppach HM120L — jusqu’à 9/2020
• Scheppach HM120L — à partir de 9/2020
• Scheppach HT850
• Scheppach HMS850 — jusqu’à 11/2020
• Scheppach HMS850 — à partir de 11/2020
• Scheppach HMS850 SE
• Scheppach HMS2000
• Scheppach PT900S
• Scheppach THM850
• Scheppach RD204ATG
• Scheppach HT650
• Scheppach HMS1070
• Scheppach ABHD800-BE — à partir de 11/2020
• Parkside PTK 2000 A1
• Parkside PTK2000A1
• Parkside PKZS2000A1 — jusqu’à 4/2020
• Parkside PKZS 2000 A1 — jusqu’à 4/2020
• Woodster SX 10 L²
• Woodster SL 10 LU
• Woodster SL 10 LXU — jusqu’à 4/2020
• Woodster SL 10 LXU — à partir de 5/2020
• Woodster SL 10U
• Woodster SL 10D
• Woodster PT85
• Woodster PT65
• Kity MS254
• Kity PT8500
• Dexter MS SL 10 — jusqu’à 4/2020
• Leman Lodra260
• Holzmann KAP255XJL
• Holzmann KAP305J
• Titan TTB342BTE — numéro de série compris entre 00001 et 59999
• Zipper ZI-HB254
• Zipper ZI-HB204
