Rouleau cranté longueur 365 mm pour dégauchisseuse raboteuse Jean l'ébéniste ML392 et Scheppach Plana 3.0c portant la référence 3302636036
Indicateur mécanique de hauteur de rabotage pour différentes dégauchisseuse raboteuse Bernardo, Holzmann et Jean l'ébéniste avec volant de diamètre 18 mm

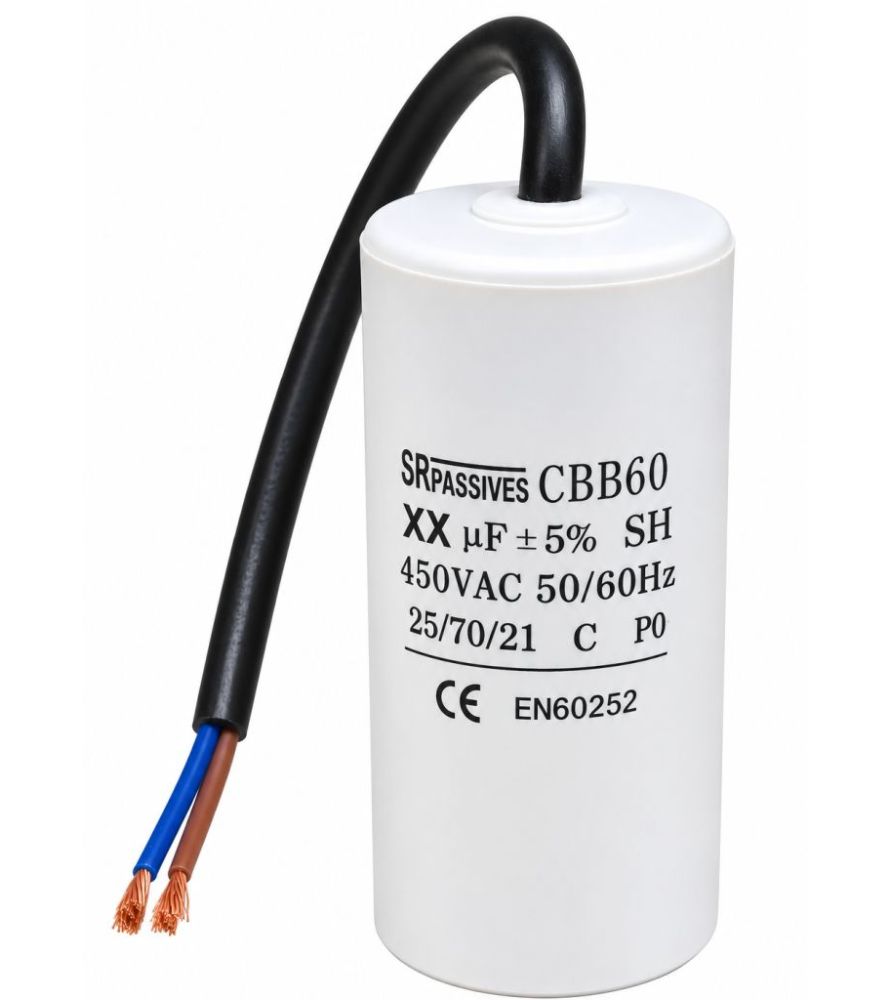

Condensateur à fil spécial démarrage machine puissance 35µf
Interrupteur monophasé complet pour dégauchisseuse Jean l'ébéniste ML392 et ML393E
Cette catégorie est dédiée aux pièces détachées pour la dégauchisseuse-raboteuse Jean l’ébéniste ML392. Elle regroupe actuellement quatre références : un rouleau cranté d’entraînement de 365 mm réf. 3302636036, un indicateur mécanique de hauteur de rabotage pour volant de diamètre 18 mm, un condensateur permanent à fils de 35 µF 450 V et un interrupteur monophasé complet. Le contenu est volontairement centré sur ces quatre produits réellement présents dans la catégorie.
Le rouleau cranté réf. 3302636036 mesure 365 mm et participe à l’entraînement du bois lors du rabotage. Ses dents doivent pouvoir accrocher correctement la pièce pour favoriser une avance régulière. Une usure importante, des dents détériorées ou un défaut mécanique peuvent perturber l’avance. Avant de remplacer le rouleau, contrôlez également les éléments associés, la propreté du mécanisme et l’absence de blocage.
Une pièce qui avance mal, s’arrête ou progresse de façon irrégulière ne signifie pas automatiquement que le rouleau est défectueux. L’état de surface du bois, la profondeur de passe, les autres rouleaux, les ressorts, les chaînes ou mécanismes d’entraînement peuvent aussi intervenir selon la machine. Débranchez la ML392 et examinez visuellement le rouleau cranté. Recherchez usure, détérioration, jeu anormal ou accumulation importante de résidus.
L’indicateur mécanique de hauteur permet de suivre le réglage de la table de rabotage. La référence proposée est prévue pour différentes dégauchisseuses-raboteuses et s’utilise avec un volant de diamètre 18 mm selon la fiche produit. Si l’indication devient incohérente, vérifiez d’abord le montage, le mécanisme de réglage et l’absence de jeu. Un indicateur neuf ne corrigera pas un mécanisme de montée-descente lui-même endommagé.
Après une intervention sur l’indicateur, comparez toujours l’affichage avec une mesure réelle de la pièce usinée. Un indicateur mécanique sert d’aide au réglage, mais la précision finale doit être contrôlée sur le bois. Si un écart apparaît, vérifiez la position de l’indicateur et le fonctionnement du réglage de table. Ne forcez jamais sur le volant si la montée ou la descente devient anormalement dure.
La catégorie comprend un condensateur permanent à fils 35 µF 450 V. Un condensateur est un composant électrique et sa valeur doit correspondre au montage prévu. Une machine qui peine à démarrer, bourdonne ou fonctionne anormalement peut présenter un problème électrique, mais ces symptômes ne suffisent pas à condamner le condensateur. Avant remplacement, comparez impérativement la capacité en µF, la tension, le type de connexion et le composant d’origine.
Débranchez la machine du secteur avant toute intervention. Un condensateur peut conserver une charge électrique même après coupure ; son contrôle et son remplacement doivent donc être effectués avec les précautions adaptées et, en cas de doute, par une personne compétente. Ne remplacez pas un condensateur uniquement parce que ses dimensions extérieures ressemblent à celles de l’ancien. Les caractéristiques électriques inscrites sur le composant sont déterminantes.
Un interrupteur monophasé complet est proposé pour les Jean l’ébéniste ML392 et ML393E. Si la machine ne démarre plus, l’interrupteur peut faire partie des éléments à contrôler, mais alimentation, sécurités, câblage, moteur et autres composants électriques peuvent également être en cause. Ne shuntez jamais un dispositif de sécurité pour confirmer une panne. Comparez les branchements et la configuration avec l’interrupteur d’origine.
Pour éviter un remplacement inutile, partez du symptôme réel. Un problème d’avance oriente vers la chaîne mécanique d’entraînement ; un réglage de hauteur incohérent vers le mécanisme de table et son indicateur ; une panne de démarrage vers le circuit électrique. Plusieurs défauts peuvent produire des symptômes proches. Procédez donc par contrôles simples, machine hors tension, et conservez l’ancienne pièce jusqu’à la fin de la réparation pour comparer références, dimensions et connexions.
Relevez le modèle ML392 sur la plaque signalétique et utilisez la vue éclatée lorsqu’elle est disponible. Pour le rouleau, la référence 3302636036 et la longueur de 365 mm constituent des éléments d’identification importants. Pour l’indicateur, contrôlez le diamètre de volant annoncé à 18 mm. Pour le condensateur, relevez 35 µF et 450 V ainsi que le raccordement. Pour l’interrupteur, comparez le montage électrique et la disposition des connexions.
Une dégauchisseuse-raboteuse propre est plus facile à contrôler. Évacuez régulièrement copeaux et poussières des zones accessibles, surveillez l’état du système d’entraînement et maintenez les tables propres selon les préconisations adaptées. Un bruit nouveau, une avance irrégulière, un échauffement inhabituel ou un réglage devenu dur mérite une inspection avant de poursuivre le travail. L’entretien préventif aide à repérer une pièce usée avant qu’elle n’endommage d’autres composants.
ATTENTION : AVANT ACHAT, vérifiez attentivement la liste des machines compatibles indiquée sur chaque fiche produit.
Pour certaines pièces, le modèle de la machine seul ne suffit pas à garantir la compatibilité. Selon les évolutions apportées par le fabricant, une même machine peut avoir reçu des composants différents.
En cas de doute, communiquez-nous le modèle exact, le mois et l’année de fabrication ainsi que le numéro de série de votre machine avant de commander.
La gamme de pièces pour Jean l’ébéniste ML392 peut évoluer. Si le composant recherché n’apparaît pas dans cette sous-catégorie, transmettez-nous le modèle exact, une photo de la plaque signalétique, des photos de la pièce et son numéro de repère sur la vue éclatée si vous le connaissez. Cela permet de rechercher une référence adaptée sans supposer une compatibilité à partir d’une simple ressemblance.
