Rouleau entraineur (N°33 M081209 sur la vue éclatée) de la raboteuse du combine Holzmann K5-260L
Tige pour le volant de la scie circulaire du combiné Holzmann K5-260, Bernardo CWM250 ou FK200R ainsi que la scie circulaire Bernardo TK200R
Ecrou pour la tige de la scie circulaire du combiné Holzmann K5-260, Bernardo CWM250 ou Bernardo FK200R et TK200R
Vis de blocage des fers M8x10 MM tête 6 pans clé de 12 mm pour dégauchisseuse raboteuse et combiné à bois Holzmann et Bernardo
Chaîne 704 mm pour dégauchisseuse raboteuse et Combiné à bois Holzmann et Bernardo selon liste ci-dessous
Chaîne 608 mm pour dégauchisseuse raboteuse et Combiné à bois Holzmann et Bernardo selon liste ci-dessous
Courroie 406J5 pour la scie des combinés à bois Kity Scheppach type Bestcombi
Courroie trapézoïdale pour dégauchisseuse raboteuse et Combiné à bois selon liste ci-dessous
Capot protecteur de toupie complet avec joues en alu et presseur

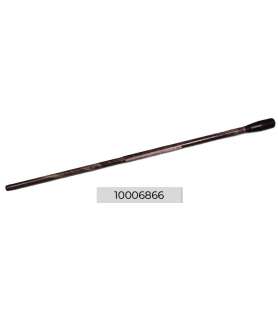

Levier 10006866 pour mortaiseuse Holzmann K5260LL

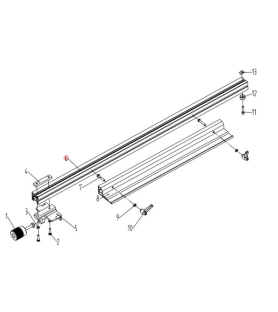

Guide parallèle complet pour scie circulaire compatible avec les combinés à bois Scheppach Bestcombi, Kity Bestcombi et Holzmann K5260L. Livré complet avec profilé aluminium, système de verrouillage, poignées de serrage et accessoires de fixation (ensemble des pièces 1 à 13). Idéal pour retrouver un guidage précis et réaliser des coupes longitudinales parfaitement droites.
Les combinés à bois Holzmann permettent de regrouper plusieurs opérations essentielles de menuiserie sur une seule machine. Selon le modèle, ils associent notamment les fonctions de dégauchissage, rabotage, sciage, toupillage et mortaisage.
Ces machines polyvalentes sont particulièrement intéressantes dans les ateliers où l'on souhaite disposer de plusieurs fonctions tout en limitant l'encombrement. Les combinés 5 opérations Holzmann regroupent ainsi plusieurs postes de travail autour d'une même machine.
Avec l'utilisation, certaines pièces mécaniques, électriques ou de transmission peuvent s'user ou être endommagées. Cette catégorie rassemble les pièces détachées pour combinés à bois Holzmann afin de permettre l'entretien et la réparation des différents modèles de la marque.
La gamme Holzmann comprend différents combinés à bois 5 opérations, notamment plusieurs générations de machines de la série K5.
On retrouve notamment, selon les années de fabrication, des modèles comme les K5 260L, K5 260VF, K5 260PSMW2, K5 260SMART, K5 310VPSMW2, K5 315VF ou K5 320VFP, ainsi que différentes variantes en fonction de la tension et de l'équipement.
Ces machines peuvent réunir plusieurs fonctions :
dégauchissage ;
rabotage ;
sciage à la scie circulaire ;
toupillage ;
mortaisage selon le modèle et l'équipement.
Les caractéristiques et les pièces utilisées peuvent cependant varier considérablement d'une génération à l'autre.
La partie dégauchisseuse permet de dresser une face puis un chant afin d'obtenir des surfaces planes et d'équerre avant les opérations suivantes.
Elle comprend différents composants susceptibles d'être remplacés : fers de dégauchisseuse, arbre porte-fers, roulements, tables, guide parallèle, éléments de réglage, capots et pièces de fixation.
Des tables mal réglées, des fers usés ou une pièce de réglage détériorée peuvent affecter directement la qualité du dégauchissage.
Avant de remplacer une pièce, il est donc important d'identifier précisément l'origine du problème.
La fonction raboteuse permet d'amener une pièce de bois à une épaisseur régulière après son dégauchissage.
Le système utilise notamment l'arbre de rabotage ainsi que des rouleaux d'entraînement, pignons, chaînes, courroies, roulements et mécanismes de réglage de hauteur.
Si le bois n'avance plus correctement, avance par à-coups ou présente des différences d'épaisseur, plusieurs composants peuvent être en cause.
Il convient notamment de contrôler l'état des rouleaux d'entraînement, de la transmission et des différents systèmes de réglage avant de commander une pièce.
Les fers de dégauchisseuse-raboteuse sont des pièces d'usure essentielles à la qualité du travail.
Des fers émoussés peuvent entraîner une mauvaise qualité de surface, des arrachements de fibres, un effort de coupe plus important ou une finition irrégulière.
Selon le modèle de combiné Holzmann, les dimensions, le nombre et le système de fixation des fers peuvent varier.
Il est donc indispensable de vérifier la référence exacte de la machine et les dimensions des fers avant de commander.
La partie scie circulaire permet d'effectuer les opérations de délignage, de coupe en longueur et, selon l'équipement de la machine, de tronçonnage avec le chariot.
Cette fonction comporte notamment la lame de scie, l'arbre de scie, les roulements, courroies, poulies, mécanismes d'inclinaison et de réglage en hauteur, guides et éléments du chariot.
Un jeu anormal, une vibration ou une difficulté à régler la hauteur ou l'inclinaison de la lame peut nécessiter le contrôle de ces différents composants.
Une lame en mauvais état peut également provoquer des vibrations ou une mauvaise qualité de coupe sans que la machine elle-même soit défectueuse.
Selon le modèle, le combiné à bois Holzmann peut être équipé d'un chariot coulissant permettant de guider les panneaux et les pièces de bois lors des opérations de sciage.
Le chariot comprend différents éléments : profilés, roulettes ou galets de guidage, roulements, butées, poignées, règles, systèmes de blocage et pièces de fixation.
Avec le temps, un jeu peut apparaître ou certains éléments peuvent s'user.
Un chariot correctement réglé est indispensable pour conserver une bonne précision de coupe.
La fonction toupie permet d'effectuer différents travaux de profilage, rainurage, feuillurage et moulurage du bois avec des outils adaptés.
Selon le modèle, la toupie peut disposer de plusieurs vitesses de rotation et d'une broche réglable en hauteur.
Parmi les pièces susceptibles d'être remplacées figurent notamment les courroies, poulies, roulements, arbre de toupie, systèmes de réglage, capots, guides et composants de transmission.
Avant toute intervention sur cette partie de la machine, celle-ci doit impérativement être débranchée de son alimentation électrique.
Certains combinés Holzmann peuvent être équipés d'une mortaiseuse permettant de réaliser des mortaises en bout d'arbre.
Selon les machines, celle-ci peut être intégrée, fournie avec la machine ou disponible comme équipement complémentaire.
Le système comprend notamment une table, des dispositifs de déplacement, des leviers, des butées, des systèmes de serrage et différents éléments mécaniques.
Une usure ou un jeu excessif dans ces composants peut réduire la précision du mortaisage.
Les courroies de transmission permettent de transmettre la puissance des moteurs aux différents organes de la machine.
Selon la conception du combiné, plusieurs courroies peuvent être présentes pour entraîner la scie, la toupie, l'arbre de dégauchissage-rabotage ou d'autres mécanismes.
Une courroie usée peut devenir détendue, craquelée ou commencer à patiner.
Les symptômes peuvent alors être une perte de puissance, un bruit inhabituel ou un organe de la machine qui n'atteint plus correctement sa vitesse.
Les dimensions et profils des courroies doivent toujours correspondre aux spécifications du modèle concerné.
Les chaînes et pignons sont notamment utilisés dans certains systèmes d'entraînement de la partie raboteuse.
Ils assurent la transmission du mouvement aux rouleaux permettant de faire avancer le bois.
Avec le temps, une chaîne peut s'allonger et les dents des pignons peuvent s'user.
Un entraînement irrégulier, des claquements ou un rouleau qui ne tourne plus correctement peuvent donc nécessiter le contrôle de l'ensemble de la transmission.
Il est préférable de vérifier tous les éléments du système plutôt que de remplacer immédiatement le moteur.
Les roulements sont présents à différents endroits du combiné : arbre de dégauchissage, arbre de scie, toupie, rouleaux d'entraînement et autres axes mécaniques.
Un roulement usé peut provoquer du bruit, du jeu, des vibrations ou une rotation irrégulière.
Lorsqu'un roulement présente un défaut, il est important de contrôler également l'arbre, son logement et les composants associés afin de déterminer si d'autres pièces ont été endommagées.
Les combinés à bois Holzmann utilisent différents interrupteurs, contacteurs, dispositifs de sécurité et composants électriques permettant de commander les différentes fonctions de la machine.
Une machine qui refuse de démarrer n'a pas nécessairement un moteur défectueux.
Selon le modèle, le problème peut provenir d'un interrupteur, d'une sécurité de capot, d'un arrêt d'urgence, d'un contacteur, d'une connexion électrique ou d'un autre élément du circuit de commande.
Un diagnostic doit donc être effectué avant de remplacer un composant électrique.
Selon leur conception, les combinés Holzmann peuvent utiliser plusieurs moteurs indépendants pour entraîner les différentes fonctions de la machine.
Par exemple, certains modèles K5 disposent de trois motorisations distinctes afin d'assurer les fonctions principales de la machine.
Lorsqu'une seule fonction ne démarre plus alors que les autres fonctionnent normalement, cela peut aider à orienter le diagnostic vers le circuit ou la motorisation correspondant à cette fonction.
Le remplacement d'un moteur ne doit cependant intervenir qu'après vérification de l'alimentation, des sécurités, de la transmission et des composants de commande.
Plusieurs combinés à bois Holzmann existent en version 230 V et en version 400 V.
Cette différence est essentielle lors de la commande de composants électriques.
Certaines pièces mécaniques peuvent être identiques entre les deux versions, tandis que les moteurs, interrupteurs, contacteurs et autres composants électriques peuvent être différents.
Avant toute commande d'une pièce électrique, vérifiez systématiquement la tension indiquée sur la plaque signalétique de votre machine.
Si votre combiné à bois Holzmann ne démarre plus, plusieurs causes sont possibles.
Il convient notamment de contrôler :
l'alimentation électrique ;
l'arrêt d'urgence ;
les interrupteurs ;
les dispositifs de sécurité ;
les capots et leurs contacts de sécurité ;
les contacteurs ;
le câblage et les connexions ;
les moteurs.
Sur une machine multifonction, il est également important de déterminer si toute la machine est immobilisée ou seulement une fonction particulière.
Cette distinction permet souvent d'orienter plus rapidement le diagnostic.
Lorsque les rouleaux de rabotage n'entraînent plus correctement la pièce, le moteur n'est pas nécessairement responsable.
Le problème peut notamment provenir d'une chaîne, d'un pignon, d'une courroie, d'un rouleau d'entraînement, d'un axe ou d'un élément de transmission.
Une accumulation importante de résine ou de sciure peut également perturber certains mécanismes.
Il est donc recommandé de contrôler l'ensemble de la chaîne cinématique avant de commander une pièce de remplacement.
La vue éclatée du combiné à bois Holzmann constitue la meilleure base pour identifier précisément une pièce détachée.
Chaque composant est généralement associé à un numéro de repère permettant de retrouver la pièce correspondante.
Cette méthode est particulièrement importante pour les combinés à bois, car deux machines portant des désignations proches peuvent avoir connu plusieurs évolutions au cours de leur commercialisation.
Le numéro de repère doit donc toujours être comparé avec les informations indiquées sur la fiche de la pièce.
La désignation K5 correspond à une famille de combinés Holzmann et ne suffit pas nécessairement à identifier précisément la machine.
Il existe plusieurs modèles, générations, tensions et configurations.
Deux pièces provenant de combinés K5 différents peuvent sembler identiques mais présenter des dimensions, fixations ou caractéristiques différentes.
Pour éviter toute erreur, il est important de relever la référence complète de la machine, sa tension et, lorsque cela est nécessaire, sa date de fabrication ou son numéro de série.
ATTENTION : AVANT ACHAT, vérifiez toujours la liste des machines compatibles indiquée sur la fiche produit ainsi que, lorsque cela est nécessaire, le mois et l'année de fabrication ou le numéro de série de votre machine.
Un entretien régulier permet de préserver la précision et la durée de vie d'un combiné à bois.
Éliminez régulièrement les copeaux et poussières accumulés dans la machine, contrôlez les courroies et transmissions, surveillez l'état des fers et de la lame de scie et maintenez les tables propres.
Les mécanismes de réglage, guides, chariots et systèmes de sécurité doivent également être contrôlés périodiquement.
Une aspiration efficace est particulièrement importante sur une machine combinée, car les différentes fonctions peuvent produire une quantité importante de copeaux et de poussières.
Avant toute opération de nettoyage, réglage, entretien ou réparation, débranchez toujours le combiné à bois Holzmann de son alimentation électrique.
Une courroie usée, un pignon endommagé, un roulement bruyant, un interrupteur défectueux ou un problème d'entraînement ne signifie pas nécessairement que la machine doit être remplacée.
Notre sélection de pièces détachées pour combinés à bois Holzmann permet de remplacer individuellement de nombreux composants mécaniques et électriques afin de prolonger la durée de vie de votre équipement.
Avant de commander, identifiez précisément le modèle de votre combiné, la fonction concernée, le numéro de repère de la pièce et, si nécessaire, la tension, la date de fabrication et le numéro de série.
Choisir la bonne pièce détachée pour votre combiné à bois Holzmann permet de réparer votre machine efficacement et de continuer à profiter de ses différentes fonctions de travail du bois.
