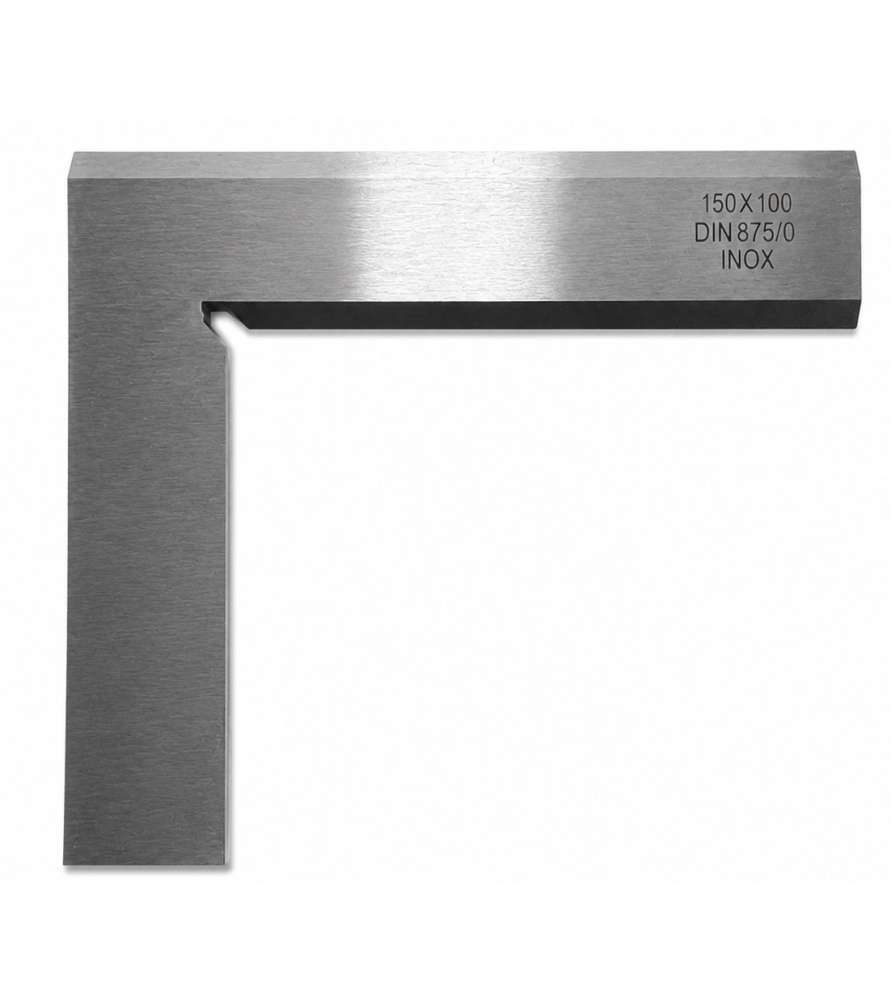

Präzisionswinkel für exakte Rechtwinkligkeitsprüfungen

Dieser gefaste Präzisions-Anreißwinkel der Genauigkeitsklasse 0 wurde speziell für Kontroll-, Prüf- und Anreißarbeiten entwickelt, bei denen höchste Genauigkeit gefordert wird.

Er wird in Maschinenbauwerkstätten, Qualitätskontrollabteilungen, Messlaboren sowie in der allgemeinen Metallbearbeitung eingesetzt und ermöglicht die zuverlässige Kontrolle der Rechtwinkligkeit von Werkstücken, Baugruppen und Maschinenkomponenten.

Die hochwertige Fertigung nach strengen Qualitätsstandards gewährleistet präzise und reproduzierbare Messergebnisse.

Genauigkeitsklasse 0 für höchste Präzision

Dieser Winkel entspricht der Genauigkeitsklasse 0 und eignet sich daher hervorragend für hochpräzise Mess- und Kontrollaufgaben.

Die Rechtwinkligkeitstoleranz beträgt:

5 (20 + H/10) µm

(H = Höhe des Winkels in Millimetern)

Dank dieser äußerst geringen Toleranz eignet sich der Winkel ideal zur Prüfung von Präzisionsteilen, Spannvorrichtungen, Werkzeugmaschinen und Messeinrichtungen.

Gefaste Ausführung für optimale Sichtkontrolle

Die gefaste Messkante verbessert die Sichtbarkeit während der Kontrolle und erleichtert den Zugang zu den Messflächen.

Darüber hinaus ermöglicht sie die klassische Lichtspaltprüfung, die häufig in der Messtechnik verwendet wird, um die Genauigkeit zwischen Werkstück und Winkel zu überprüfen.

Hochwertige Fertigung aus Edelstahl

Der Winkel wird aus hochwertigem Edelstahl gefertigt und verfügt über:

• Gefräste Flächen
• Präzisionsbearbeitete Messflächen
• Geschliffene Kanten
• Kontrollierte Rechtwinkligkeit

Diese Fertigungsqualität gewährleistet eine hervorragende Maßhaltigkeit sowie eine hohe Verschleiß- und Korrosionsbeständigkeit.

Hauptanwendungen

Dieser Präzisionswinkel eignet sich besonders für:

• Kontrolle der Rechtwinkligkeit von Werkstücken
• Prüfung von 90°-Winkeln im Maschinenbau
• Einstellen und Ausrichten von Werkzeugmaschinen
• Mess- und Kontrollarbeiten in der Messtechnik
• Überprüfung von Spann- und Montagevorrichtungen
• Qualitätskontrolle in Werkstatt und Industrie

Technische Daten

• Typ: Gefaster Präzisions-Anreißwinkel
• Genauigkeitsklasse: Klasse 0
• Abmessungen: 150 x 100 mm
• Winkel: 90°
• Material: Edelstahl
• Rechtwinkligkeitstoleranz: 5 (20 + H/10) µm
• Gefräste Flächen
• Präzisionsgeschliffene Messflächen
• Geschliffene Kanten
• Hohe Korrosionsbeständigkeit

Vorteile

✔ Höchste Präzision nach Klasse 0

✔ Exakte Kontrolle von 90°-Winkeln

✔ Robuste Edelstahlausführung

✔ Präzisionsgeschliffene Flächen und Kanten

✔ Hervorragende Maßhaltigkeit

✔ Ideal für Maschinenbau, Messtechnik und Qualitätskontrolle

✔ Hohe Verschleiß- und Korrosionsbeständigkeit
