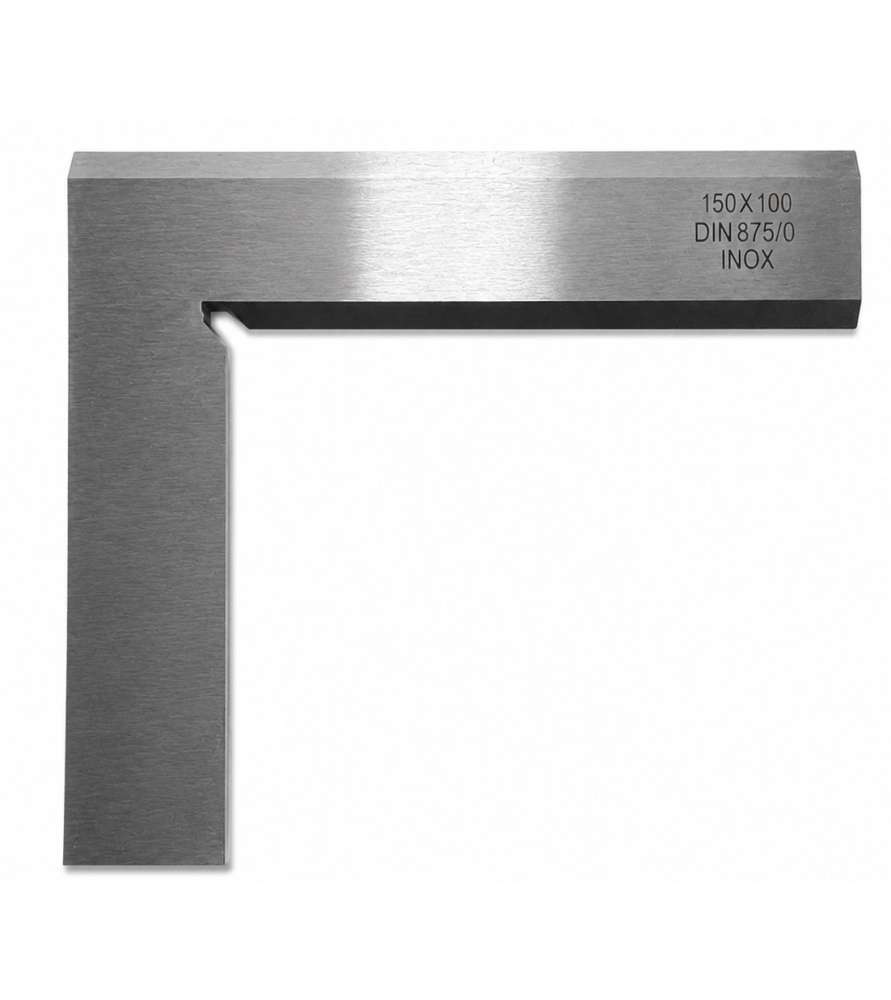

Squadra di precisione per il controllo degli angoli retti

Questa squadra di precisione bisellata Classe 0 è stata progettata per operazioni di controllo, verifica e tracciatura che richiedono un elevato livello di precisione.

Utilizzata in officine meccaniche, reparti di controllo qualità, laboratori di metrologia e ambienti industriali, consente di verificare con affidabilità la perpendicolarità di pezzi lavorati, assemblaggi meccanici e componenti di macchine utensili.

La sua costruzione secondo rigorosi standard qualitativi garantisce misurazioni precise e ripetibili nel tempo.

Classe 0 per controlli di massima precisione

Questa squadra appartiene alla Classe di precisione 0, particolarmente indicata per attività di misura e controllo ad alta accuratezza.

La tolleranza di perpendicolarità è:

5 (20 + H/10) µm

(dove H rappresenta l'altezza della squadra espressa in millimetri)

Questa tolleranza estremamente ridotta consente controlli precisi su componenti meccanici, attrezzature di lavorazione, macchine utensili e strumenti di misura.

Profilo bisellato per una migliore visibilità

Il profilo bisellato facilita il controllo visivo e migliora l'accesso alle superfici da verificare.

Questa geometria permette inoltre di effettuare facilmente il controllo a luce, una tecnica frequentemente utilizzata in metrologia per verificare la precisione del contatto tra la squadra e il pezzo.

Costruzione di alta qualità

La squadra è realizzata in acciaio inox di alta qualità e presenta:

• Superfici fresate
• Facce lavorate con precisione
• Bordi rettificati
• Controllo rigoroso della perpendicolarità

Queste caratteristiche garantiscono un'eccellente stabilità dimensionale e un'elevata resistenza all'usura e alla corrosione.

Applicazioni principali

Questa squadra di precisione è ideale per:

• Verificare la perpendicolarità di pezzi lavorati
• Controllare angoli retti nelle lavorazioni meccaniche
• Regolare macchine utensili
• Eseguire controlli metrologici
• Verificare attrezzature e dispositivi di fissaggio
• Effettuare controlli dimensionali di precisione

Caratteristiche tecniche

• Tipo: Squadra di precisione bisellata
• Classe di precisione: Classe 0
• Dimensioni: 150 x 100 mm
• Angolo: 90°
• Materiale: Acciaio inox
• Tolleranza di perpendicolarità: 5 (20 + H/10) µm
• Superfici fresate
• Facce rettificate di precisione
• Bordi rettificati
• Elevata resistenza alla corrosione

Vantaggi

✔ Precisione elevata Classe 0

✔ Controllo accurato degli angoli a 90°

✔ Costruzione in acciaio inox

✔ Facce e bordi rettificati

✔ Eccellente stabilità dimensionale

✔ Ideale per meccanica, metrologia e controllo qualità

✔ Elevata resistenza all'usura e alla corrosione
