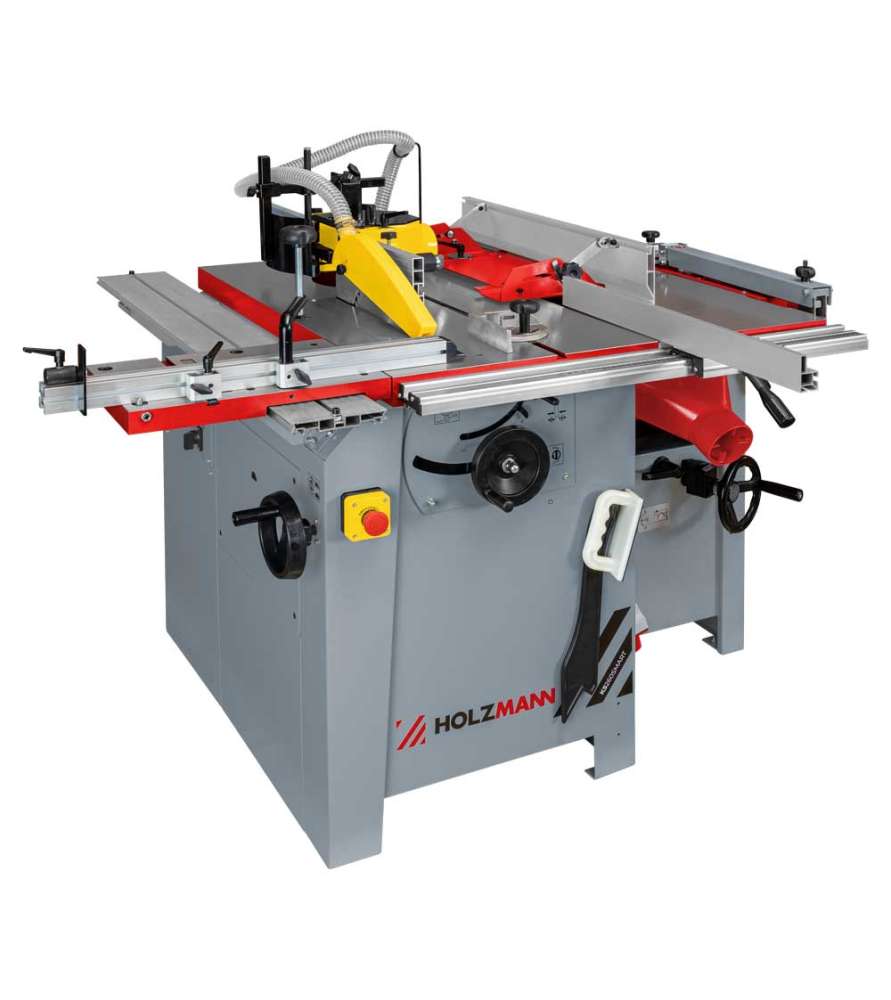

Die 5-fach Kombinationsmaschine Holzmann K5260SMART 400V vereint die wichtigsten Funktionen für die Holzbearbeitung in einer einzigen kompakten Maschine: Kreissäge, Tischfräse, Abrichthobel und Dickenhobel. Zusätzlich kann die Maschine mit einer optional erhältlichen Langlochbohrvorrichtung erweitert werden.

Die kompakte Bauweise eignet sich besonders für Werkstätten, in denen der verfügbare Platz optimal genutzt werden soll. Mit dieser kompakten Holzbearbeitungs-Kombinationsmaschine können die wichtigsten Säge-, Hobel-, Kalibrier- und Fräsarbeiten an einem einzigen Arbeitsplatz durchgeführt werden.

Mit einer Hobelbreite von 260 mm, drei separaten Motoren, einer schwenkbaren Kreissäge, einer Tischfräse mit 4 Drehzahlen und einem Abricht-Dickenhobel mit variablem Vorschub bietet die Holzmann K5260SMART eine vielseitige Lösung für die Ausstattung einer Holzbearbeitungswerkstatt.

5 Holzbearbeitungsfunktionen in einer kompakten Maschine

Die Holzmann K5260SMART 400V ermöglicht die Durchführung der wichtigsten Arbeiten bei der Holzbearbeitung.

Sie kombiniert:

• Kreissäge zum Längs- und Formatsägen von Holz und Plattenwerkstoffen;
• Tischfräse zum Profilieren, Nuten, Falzen und Bearbeiten von Kanten;
• Abrichthobel zum Planhobeln von Flächen und rechtwinkligen Fügen von Kanten;
• Dickenhobel zum präzisen Kalibrieren der Werkstücke auf die gewünschte Stärke;
• optional erhältliche Langlochbohrvorrichtung zur Erweiterung der Bearbeitungsmöglichkeiten.

Die Auswahl der verschiedenen Funktionen erfolgt über einen Drehschalter, wodurch die Maschine einfach und praktisch zu bedienen ist.

Die kompakte Bauweise ist besonders interessant für Werkstätten mit begrenztem Platzangebot, die eine vielseitige Maschine als Alternative zu mehreren einzelnen Holzbearbeitungsmaschinen suchen.

260 mm Abricht-Dickenhobel mit 3-Messerwelle

Die Holzmann K5260SMART ist mit einem 260 mm breiten Abricht-Dickenhobel mit 3-Messerwelle ausgestattet.

Die Hobelwelle hat einen Durchmesser von 70 mm und arbeitet mit 5500 U/min. Die drei Hobelmesser mit den Abmessungen 260 x 25 x 3 mm sind bereits vormontiert.

Der 545 x 258 mm große Dickenhobeltisch ermöglicht die Bearbeitung von Werkstücken mit einer Höhe von bis zu 225 mm. Die maximale Spanabnahme beim Dickenhobeln beträgt 4 mm.

Der Abricht-Dickenhobel verfügt außerdem über einen variablen Vorschub mit einer Geschwindigkeit von bis zu 7 m/min. Dadurch kann die Vorschubgeschwindigkeit an die jeweilige Bearbeitung angepasst werden.

Kreissäge mit Schwenkbereich bis 45°

Die Kreissäge ist mit einem HM-Sägeblatt mit 254 mm Durchmesser und einer Bohrung von 30 mm ausgestattet.

Das Sägeblatt arbeitet mit 4000 U/min und kann von 0° bis 45° geschwenkt werden. Dadurch sind sowohl gerade Schnitte als auch Gehrungsschnitte möglich.

Die maximale Schnitthöhe beträgt:

• 78 mm bei 90°;
• 63 mm bei 45°.

Die Maschine bietet eine maximale Schnittkapazität von 380 mm und eine Schnittbreite am Parallelanschlag von 710 mm.

Der kompakte Schiebetisch mit 400 x 250 mm erleichtert die Führung der Werkstücke bei Sägearbeiten.

Tischfräse mit 4 Drehzahlen

Die Holzmann K5260SMART ist mit einer Tischfräse und einer 30-mm-Frässpindel ausgestattet.

Vier Drehzahlen stehen zur Verfügung:

1400, 4000, 6000 und 9000 U/min.

Dadurch kann die Drehzahl an den Durchmesser und die Art des verwendeten Fräswerkzeugs angepasst werden.

Die Tischöffnung beträgt 160 mm. Der maximale Werkzeugdurchmesser liegt bei 160 mm unter dem Tisch und 180 mm über dem Tisch. Dadurch bietet die Maschine zahlreiche Möglichkeiten zum Profilieren, Nuten, Falzen und Bearbeiten von Kanten.

Drei separate Motoren für die verschiedenen Funktionen

Die Holzmann K5260SMART verfügt über drei separate Motoren, die eine geeignete Leistung für die verschiedenen Bearbeitungseinheiten bereitstellen:

• Motor der Kreissäge: 2,2 kW;
• Motor der Tischfräse: 1,5 kW;
• Motor des Abricht-Dickenhobels: 2,2 kW.

Kompakte Kombinationsmaschine für eine optimale Nutzung des Werkstattraums

Mit Abmessungen von 1640 x 1350 x 1150 mm vereint die K5260SMART mehrere Funktionen für die Holzbearbeitung bei gleichzeitig kompaktem Platzbedarf.

Der Haupttisch misst 920 x 500 mm und bietet eine Arbeitshöhe von 850 mm.

Mit einem Nettogewicht von 335 kg bietet die Maschine eine stabile Basis für Säge-, Abricht-, Dickenhobel- und Fräsarbeiten.

Für einen leichteren Standortwechsel in der Werkstatt ist das Holzmann Fahrwerk UFEK5 optional erhältlich.

Technische Daten

Allgemeine technische Daten

Kreissäge

Abricht-Dickenhobel

Tischfräse

Lieferumfang

Die Holzmann K5260SMART 400V wird geliefert mit:

• HM-Kreissägeblatt 254 x 30 x 3,0/2,2 mm;
• Absaugschlauch zwischen Sägeblattschutz und Absauganschluss;
• 3 vormontierten Hobelmessern 260 x 25 x 3 mm.

Die Maschine kann mit verschiedenen optionalen Zubehörteilen erweitert werden:

• Fahrwerk UFEK5;
• Langlochbohrvorrichtung HOB310ECOLL;
• geeignete Späneabsauganlage und Absaugschläuche;
• Sägeblattset KSB254SET.

Wichtige Empfehlungen von Probois für diese und viele andere Holzbearbeitungsmaschinen

Vor der ersten Inbetriebnahme sollte das Innere der Maschine immer sorgfältig überprüft werden. Kontrollieren Sie, ob die Riemen korrekt aufgelegt sind, ziehen Sie Schrauben und Befestigungen nach, schmieren Sie die Tische und überprüfen Sie die wichtigsten Bauteile. Durch Transport und Handhabung können Vibrationen entstehen, die zu leichten Verschiebungen oder Lockerungen führen können.

• Verwenden Sie immer ein Verlängerungskabel mit einem Leiterquerschnitt von mindestens 2,5 mm².
• Das Verlängerungskabel darf nicht länger als 10 Meter sein und muss während des Betriebs vollständig abgerollt werden.
• Die Verwendung von Kabeltrommeln, Mehrfachsteckdosen oder Steckdosenverteilern ist verboten.
• Die elektrische Anlage muss mit einem Leitungsschutzschalter von mindestens 16 A ausgestattet sein, der für die Anlaufströme von Maschinenmotoren geeignet ist.
• Die Elektroinstallation muss den geltenden Vorschriften entsprechen und über Neutralleiter und Schutzleiter verfügen.
• Verwenden Sie die Maschine immer mit einer geeigneten Späneabsauganlage – zum Schutz Ihrer Gesundheit, für die einwandfreie Funktion der Maschine und zur Einhaltung der Garantiebedingungen.
• Pflegen Sie die Gusstische regelmäßig mit einem geeigneten Gleitmittel für Holzbearbeitungsmaschinen, um das Gleiten der Werkstücke zu erleichtern und die Oberflächen zu schützen.
• Arbeiten Sie nur, wenn alle Schutzvorrichtungen und Sicherheitseinrichtungen korrekt montiert sind.
• Arbeiten Sie niemals mit stumpfen, verschlissenen oder beschädigten Hobelmessern. Dies kann den Mechanismus oder den Vorschub des Dickenhobels beschädigen und zu einem Riemenbruch führen.
• Die Maschine startet nicht? Prüfen Sie zuerst, ob die Späneauswurf- und Absaughaube auf der Abricht-Dickenhobel-Seite korrekt positioniert ist. Sie betätigt einen Sicherheitsschalter, der den Start der Maschine verhindert, wenn die Haube nicht richtig montiert ist.
