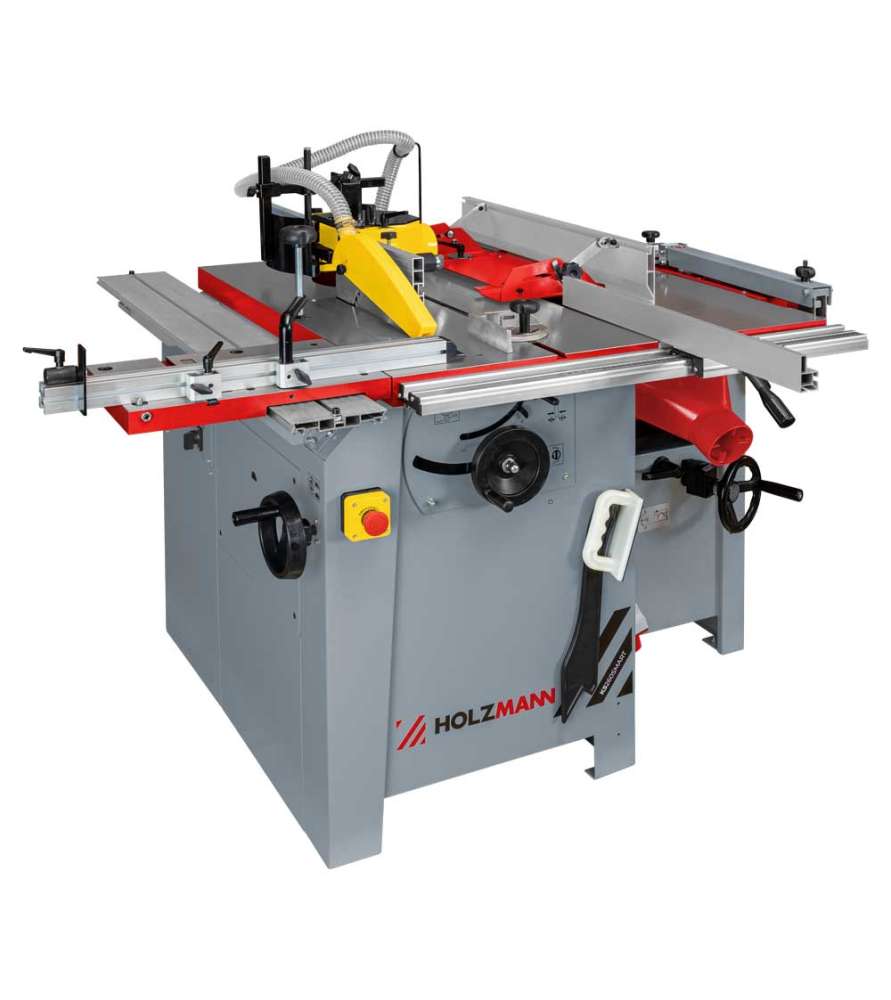

La macchina combinata per legno 5 lavorazioni Holzmann K5260SMART 400V riunisce in un’unica macchina compatta le principali funzioni necessarie per la lavorazione del legno: sega circolare, toupie, pialla a filo e pialla a spessore, con la possibilità di aggiungere una cavatrice opzionale.

Progettata per le officine in cui è necessario ottimizzare lo spazio disponibile, questa macchina combinata per legno compatta consente di eseguire le principali operazioni di taglio, piallatura, calibratura e fresatura da un’unica postazione di lavoro.

Con una larghezza di piallatura di 260 mm, tre motori indipendenti, una sega circolare inclinabile, una toupie a 4 velocità e una pialla filo-spessore con avanzamento variabile, la Holzmann K5260SMART rappresenta una soluzione versatile per attrezzare un’officina di falegnameria senza dover installare diverse macchine separate.

5 lavorazioni del legno riunite in un’unica macchina compatta

La Holzmann K5260SMART 400V permette di eseguire le principali operazioni necessarie per la lavorazione del legno.

Riunisce:

• sega circolare per il taglio longitudinale e la messa a misura di legno e pannelli;
• toupie per profilare, scanalare, realizzare battute e lavorare i bordi;
• pialla a filo per spianare le superfici e squadrare i bordi;
• pialla a spessore per calibrare con precisione i pezzi allo spessore desiderato;
• cavatrice opzionale per ampliare ulteriormente le possibilità di lavorazione.

La selezione delle diverse funzioni avviene tramite un selettore rotativo, per un utilizzo semplice e pratico della macchina.

La struttura compatta è particolarmente interessante per le officine con spazio limitato che cercano una macchina versatile in grado di sostituire diverse macchine separate per la lavorazione del legno.

Pialla filo-spessore da 260 mm con albero a 3 coltelli

La macchina combinata Holzmann K5260SMART integra una pialla filo-spessore da 260 mm dotata di albero a 3 coltelli.

L’albero pialla ha un diametro di 70 mm e ruota a 5500 giri/min. I tre coltelli da 260 x 25 x 3 mm sono già premontati.

Il piano della pialla a spessore da 545 x 258 mm permette di lavorare pezzi fino a 225 mm di altezza, con un’asportazione massima di 4 mm.

La pialla filo-spessore dispone inoltre di un avanzamento variabile fino a 7 m/min, che consente di adattare la velocità di trascinamento dei pezzi al tipo di lavorazione eseguita.

Sega circolare inclinabile fino a 45°

Il gruppo sega circolare è dotato di una lama in metallo duro da 254 mm di diametro con foro da 30 mm.

La lama ruota a 4000 giri/min e può essere inclinata da 0° a 45°, permettendo di realizzare sia tagli diritti sia tagli inclinati.

La capacità massima di taglio raggiunge:

• 78 mm a 90°;
• 63 mm a 45°.

La macchina offre una capacità massima di taglio di 380 mm e una capacità di taglio alla guida parallela di 710 mm.

Il carrello scorrevole compatto da 400 x 250 mm facilita la guida dei pezzi durante le operazioni di taglio.

Toupie con 4 velocità di rotazione

La Holzmann K5260SMART è dotata di una toupie con albero da 30 mm di diametro.

Sono disponibili quattro velocità di rotazione:

1400, 4000, 6000 e 9000 giri/min.

Le diverse velocità permettono di adattare il regime di rotazione al diametro e al tipo di utensile utilizzato.

L’apertura del piano è di 160 mm. Il diametro massimo dell’utensile raggiunge 160 mm sotto il piano e 180 mm sopra il piano, offrendo numerose possibilità per lavori di profilatura, scanalatura, battute e lavorazione dei bordi.

Tre motori indipendenti per le diverse funzioni

La macchina combinata Holzmann K5260SMART dispone di tre motori indipendenti, che forniscono una potenza adatta ai diversi gruppi di lavorazione:

• motore della sega circolare: 2,2 kW;
• motore della toupie: 1,5 kW;
• motore della pialla filo-spessore: 2,2 kW.

Macchina combinata compatta per ottimizzare lo spazio in officina

Con dimensioni di 1640 x 1350 x 1150 mm, la K5260SMART riunisce diverse funzioni per la lavorazione del legno mantenendo un ingombro contenuto.

Il piano principale misura 920 x 500 mm e offre un’altezza di lavoro di 850 mm.

Con un peso netto di 335 kg, la macchina offre una base stabile per le operazioni di taglio, piallatura a filo, piallatura a spessore e fresatura.

Per facilitare lo spostamento della macchina nell’officina, è disponibile come optional il kit di movimentazione Holzmann UFEK5.

Caratteristiche tecniche

Caratteristiche generali

Sega circolare

Pialla filo-spessore

Toupie

Dotazione di serie

La macchina combinata per legno Holzmann K5260SMART 400V viene fornita con:

• lama circolare in metallo duro 254 x 30 x 3,0/2,2 mm;
• tubo di aspirazione tra la protezione della lama e l’attacco di aspirazione;
• 3 coltelli da pialla 260 x 25 x 3 mm premontati.

La macchina può essere completata con diversi accessori opzionali:

• kit di movimentazione UFEK5;
• cavatrice HOB310ECOLL;
• aspiratore per trucioli e tubi di aspirazione adatti;
• set di lame circolari KSB254SET.

Raccomandazioni importanti di Probois per questa e molte altre macchine per la lavorazione del legno

Prima della prima messa in funzione, controllare sempre attentamente l’interno della macchina. Verificare che le cinghie siano correttamente posizionate, serrare nuovamente bulloni e fissaggi, lubrificare i piani e controllare i principali componenti. Il trasporto e la movimentazione possono provocare vibrazioni e causare piccoli spostamenti o allentamenti.

• Utilizzare sempre una prolunga elettrica con una sezione dei conduttori di almeno 2,5 mm².
• La prolunga non deve superare i 10 metri e deve essere completamente srotolata durante l’utilizzo.
• È vietato utilizzare avvolgicavo, adattatori multipli o ciabatte elettriche.
• L’impianto elettrico deve essere protetto da un interruttore automatico di almeno 16 A adatto alle correnti di avviamento dei motori delle macchine.
• L’impianto elettrico deve essere conforme alle normative vigenti e dotato di neutro e messa a terra.
• Utilizzare sempre la macchina con un aspiratore per trucioli adeguato, per proteggere la salute, garantire il corretto funzionamento della macchina e rispettare le condizioni di garanzia.
• Trattare regolarmente i piani in ghisa con un prodotto scivolante specifico per macchine per la lavorazione del legno, per facilitare lo scorrimento dei pezzi e proteggere le superfici.
• Lavorare sempre con tutte le protezioni e i dispositivi di sicurezza correttamente montati.
• Non lavorare mai con coltelli non affilati, usurati o danneggiati. Ciò può danneggiare il meccanismo o il sistema di avanzamento della pialla a spessore e provocare la rottura della cinghia.
• La macchina non si avvia? Controllare innanzitutto che la cappa di espulsione e aspirazione dei trucioli sul lato della pialla filo-spessore sia correttamente posizionata. La cappa aziona un dispositivo di sicurezza che impedisce l’avviamento della macchina se non è montata correttamente.
