Wichtiger Hinweis von Probois für viele Holzbearbeitungsmaschinen, wie z. B. diese 5 fach Kombination :

Überprüfen Sie vor der Inbetriebnahme immer das Innere der Maschine, stellen Sie sicher, dass die Riemen korrekt montiert sind, ziehen Sie die Schrauben fest, fetten Sie die Tische ein usw., da die verschiedenen Transportarten Vibrationen verursachen können.

Verwenden Sie immer ein Verlängerungskabel mit einem Querschnitt von 2,5 mm².

Das Verlängerungskabel darf maximal 10 Meter lang sein und darf nicht aufgerollt werden.

Die Verwendung von Kabeltrommeln, Mehrfachsteckdosenleisten oder Adaptern ist VERBOTEN.

Installieren Sie einen Verteilerkasten mit speziellen Maschinenstartsicherungen von mindestens 16 A.

Verwenden Sie einen vorschriftsmäßigen Verteilerkasten mit Neutral- und Erdungsanschluss.

Arbeiten Sie immer mit einer Staubabsaugung, um Ihre Gesundheit zu schützen und die Garantie der Maschine zu erhalten.

Fetten Sie Gusseisentische immer mit Holzfett ein.

Arbeiten Sie immer mit angebrachten Schutzvorrichtungen.

Verwenden Sie keine stumpfen oder abgenutzten Messer; dies kann den Mechanismus und den Hobelvorschub beschädigen sowie den Riemen reißen lassen.

Die Maschine startet nicht? Wahrscheinlich ist die Späneauswurfklappe an der Abricht-/Hauenmaschine falsch montiert; dies ist eine Sicherheitsvorrichtung!

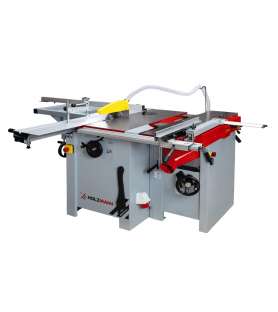

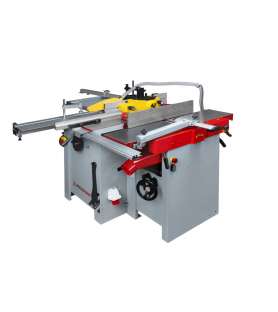

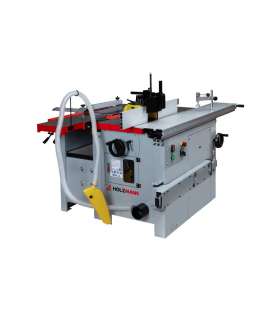

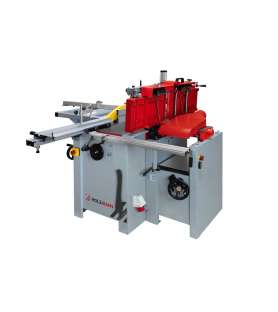

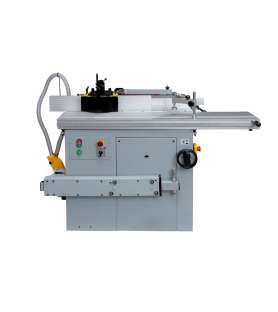

Für alle, die kurze Wege und eine perfekt organisierte Werkstatt schätzen: Die HOLZMANN K5260PSMW2_400V vereint gleich mehrere leistungsstarke Maschinen in einem kompakten Alleskönner – ideal für ambitionierte Heimwerker mit hohem Qualitätsanspruch.

Diese durchdachte Multifunktionsmaschine kombiniert Kreissäge, Fräse, Abricht- und Dickenhobel in einem platzsparenden Gerät. Besonders hervorzuheben: Der Abricht-Dickenhobel ist mit einer hochwertigen Spiralmesserwelle ausgestattet und bietet zusammen mit dem vollwertigen Formatschiebetisch präzise Ergebnisse auf professionellem Niveau. Drei separat angetriebene Motoren liefern kraftvolle Performance für jedes einzelne Aggregat – ob Sägen, Hobeln oder Fräsen.

Kurz gesagt: (Fast) alles, was ein Hobbyschreiner braucht – vereint in einer einzigen, leistungsstarken Maschine.

Vorteile der 5 fach Kombination Holzmann K5260PSMW2 mit Spiralmesserwelle - 400V :

• Kreissägeblatt über Handrad bis 45° schwenkbar

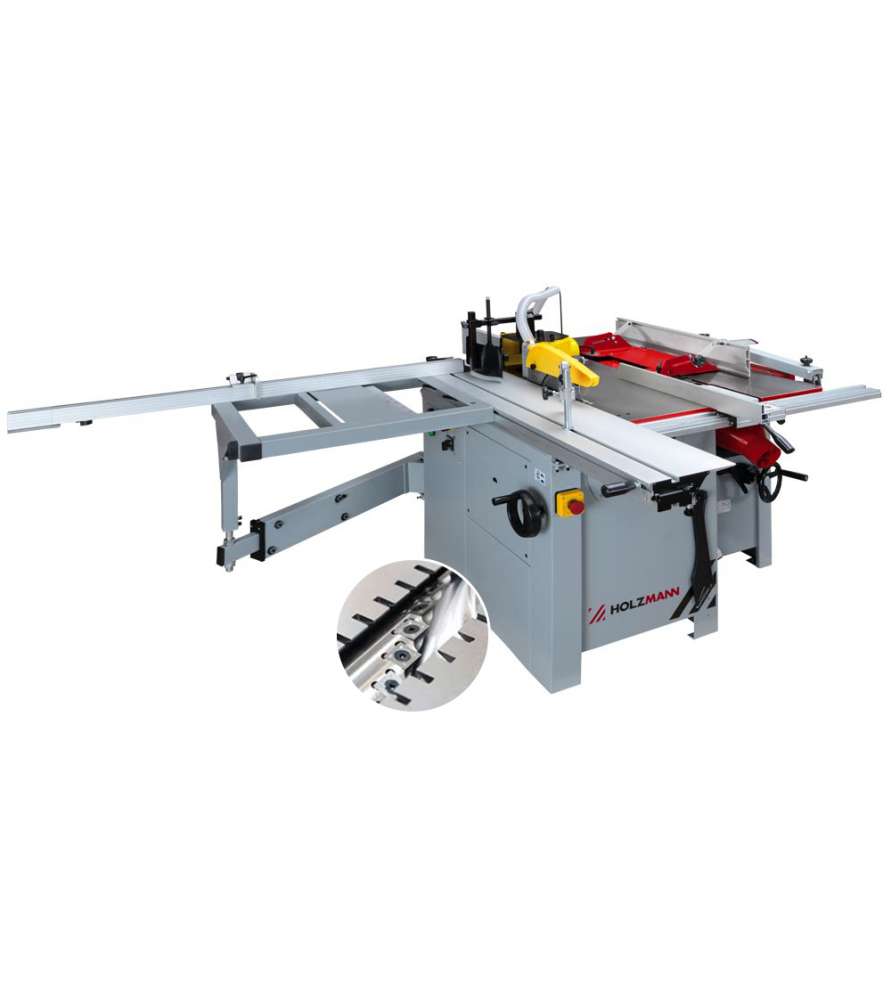

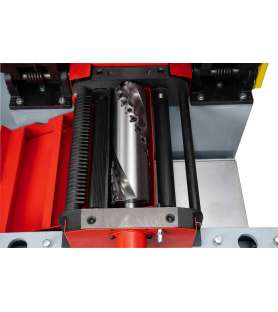

• Spiralmesserwelle Abricht-Dickenhobel 2 Rillen und 24 Wendeschneidplatten

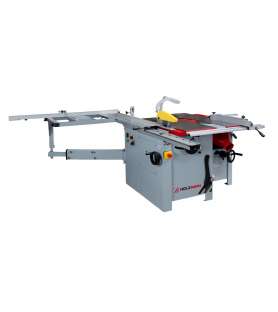

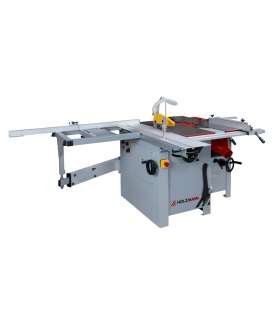

• Schiebetisch mit Auslegertisch und Ablänganschlag (1225- 2100mm)
• Funktionswahl über Drehschalter
• Motorleistung Fräse 1,5Kw
• Motorleistung Kreissäge 2,2 kW
• Motorleistung Abricht-Dickenhobel 2,2 kW
• Dickenhobel mit zuschaltbaren Vorschub max. Vorschub: 7m/min

Die 5 fach Kombination Holzmann K5260PSMW2 mit Spiralmesserwelle - 400V – wird mit folgendem Zubehör geliefert:

HM-Kreissägeblatt (254 x 30 x 3.0/ 2,2 mm), Absaugschlauch (Sägeblattabsaughaube zu Anschlussstutzen), 24 x Wendeschneidplatte vormontiert (15x15x2,5-R150 mm)

Technische Daten der 5 fach Kombination Holzmann K5260PSMW2 mit Spiralmesserwelle - 400V :

Abrichten

• Abricht Tischgröße : 1090 x 260 mm
• Abrichten max. Spanabnahme : 3 mm
• Abrichtanschlag : 700 x 123 mm
• Schwenkbereich Abrichtanschlag : 90-45°

Motordaten

• Motorleistung S1 : 2200 | 1500 | 2200 W
• Spannung : 400 V / 50 Hz

Allgemeine Abmessungen

• Tischgröße : 920 x 410 mm
• Tischhöhe : 850 mm
• Formatschiebetisch : 1320 x 238 mm
• Auslegertisch : 680 x 530 mm
• Absauganschluss : 100 / 100 / 32 mm
• Aufstellmaß : 1320 x 2330 x 1090 mm

Schnittleistungen

• max. Schnitthöhe 90° : 78 mm
• max. Schnitthöhe 45° : 63 mm
• max. Besäumlänge : 1300 mm
• Schnittbreite am Parallelanschlag : 710 mm

Dickenhobeln

• Dickenhobel Tischgröße : 545 x 258 mm
• Dickenhobeln max. Spanabnahme : 4 mm
• Durchlasshöhe : 225 mm

Hobeln Allgemein

• Hobelwellendurchmesser : 70 mm
• Hobelwellendrehzahl : 5500 min-1

Technische Spezifikation

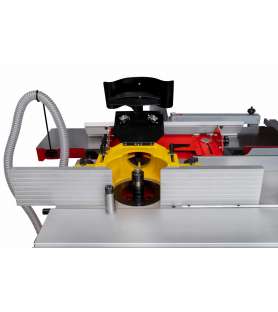

• Fräßspindeldurchmesser : 30 mm
• Fräßspindeldrehzahl : 1400 | 4000 | 6000 | 9000 min-1
• Spindelhub : 110 mm
• Tischöffnung : 160 mm
• max. Werkzeugdurchmesser versenkbar : 160 mm
• max. Werkzeugdurchmesser über Tisch : 180 mm

Kreissägen

• Sägeblatt (/Bohrung) : 254 x 30 x 3/2,2 mm
• Sägeblatt Drehzahl : 4000 min-1
• Sägeblatt Schwenkbereich : 0-45°

Lautstärke und Vibrationen

• Schall-Leistungspegel : 103 dB(A)
• Schall-Druckpegel : 89,5 dB(A)

Gewicht

• Bruttogewicht : 420 kg
• Nettogewicht : 362 kg
