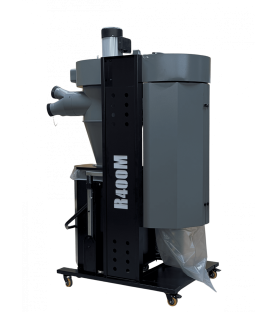

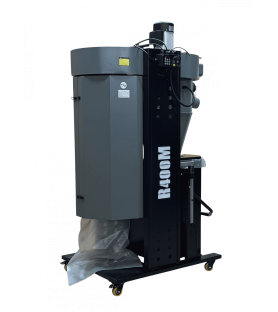

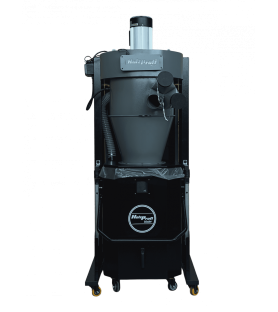

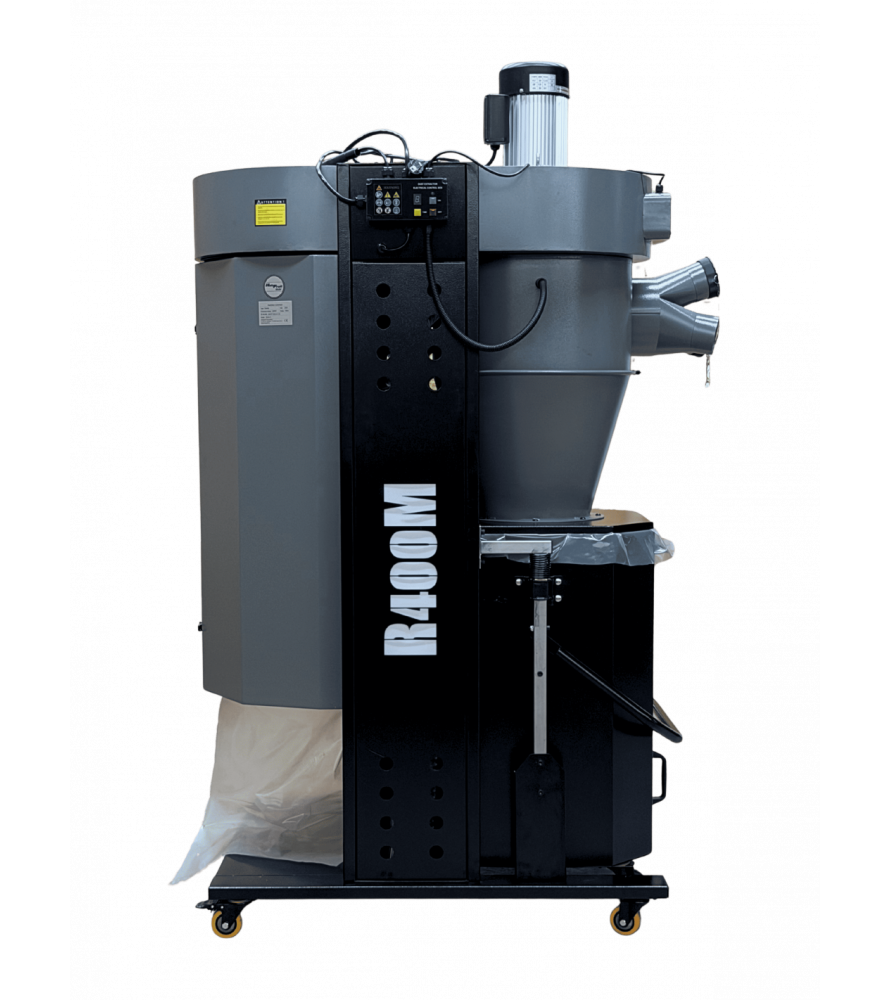

Zyklon-Absauganlage 240 Liter Holzprofi Master R400M-TRI mit HEPA-H13-Filter

Die Holzprofi Master R400M-TRI Zyklon-Absauganlage ist eine professionelle Drehstrom-Absauganlage mit Doppelfiltration für Schreinereien, Tischlereien, Möbelbau und anspruchsvolle Holzwerkstätten. Sie kombiniert eine hohe Absaugleistung für Späne und Sägemehl mit einer besonders effizienten Filtration der verbleibenden Feinstaubpartikel.

Das System verbindet eine Zyklonabscheidung zur Trennung von Holzspänen und Sägemehl aus dem Luftstrom mit einer HEPA-H13-Filterpatrone zur Filtration der verbleibenden feinen Staubpartikel. Mit einem großen 240-Liter-Sammelbehälter, einer Luftleistung von 2860 m³/h nach der neuen Messmethode und einem Unterdruck von 2800 Pa bietet die R400M-TRI eine leistungsstarke Absauglösung für professionelle Holzwerkstätten.

Diese Ausführung R400M-TRI arbeitet mit 400 V Drehstrom und ist mit einem leistungsstarken 3-kW-/4-PS-Motor ausgestattet.

Doppelfiltration: Zyklon und HEPA-H13-Filterpatrone

Die Holzprofi R400M-TRI arbeitet mit einem Doppelfiltrationssystem, das Holzspäne, Sägemehl und Feinstaub schrittweise aus dem angesaugten Luftstrom abscheidet.

Die erste Stufe basiert auf einer Zyklonabscheidung. Die mit Spänen und Staub beladene Luft strömt in den Zyklon, wo die rotierende Luftbewegung einen großen Teil der Holzpartikel durch Zentrifugalkraft abscheidet.

Dadurch wird ein großer Teil der Späne und des Sägemehls bereits gesammelt, bevor der Luftstrom die Filterpatrone erreicht. Dies reduziert die Menge an Material, die bis zur abschließenden Filterstufe gelangt.

HEPA-H13-Filterpatrone für Feinstaub

Nach der Zyklonabscheidung strömt die Luft durch eine HEPA-H13-Filterpatrone mit Ø370 x 1045 mm.

Für diese Filterpatrone wird eine Filterleistung von 99,97 % bei Partikeln mit einer Größe von 0,3 Mikrometer sowie von 100 % bei Partikeln ab 0,5 Mikrometer angegeben.

Mit einer Filterfläche von 4,32 m² ergänzt die Filterpatrone die Zyklonabscheidung und erfasst die feinen Staubpartikel, die nach der ersten Abscheidestufe noch im Luftstrom vorhanden sind.

Der verbleibende Staub wird in einem dafür vorgesehenen PVC-Sack gesammelt.

Luftleistung von 2860 m³/h und Unterdruck von 2800 Pa

Die R400M-TRI erreicht eine Luftleistung von 2860 m³/h nach der neuen Messmethode. Nach der früheren Messmethode wird außerdem eine Luftleistung von 3700 m³/h angegeben.

Diese Unterscheidung ist beim Vergleich verschiedener Absauganlagen wichtig, da die angegebenen Luftleistungen je nach verwendeter Messmethode unterschiedlich ausfallen können.

Mit einem Unterdruck von 2800 Pa ist die R400M-TRI für eine leistungsstarke Absaugung an Holzbearbeitungsmaschinen ausgelegt, die große Mengen an Spänen, Sägemehl und Staub erzeugen.

Großer 240-Liter-Sammelbehälter

Die Absauganlage ist mit einem großen 240-Liter-Sammelbehälter mit Abmessungen von Ø622 x 810 mm ausgestattet.

Das große Fassungsvermögen reduziert die Häufigkeit der Entleerung. Dies ist besonders praktisch in professionellen Werkstätten, in denen regelmäßig Maschinen mit hohem Späneaufkommen wie Abrichthobelmaschinen, Dickenhobelmaschinen, Abricht- und Dickenhobelmaschinen sowie andere stationäre Holzbearbeitungsmaschinen eingesetzt werden.

Füllstandswarnung für den Sammelbehälter

Für einen höheren Bedienkomfort verfügt die Holzprofi R400M-TRI über eine Füllstandswarnung für den Sammelbehälter.

Dadurch lässt sich der Füllstand des 240-Liter-Behälters leichter überwachen und die Entleerung kann bei regelmäßiger oder intensiver Nutzung besser eingeplant werden.

Zeitgesteuerte automatische elektrische Filterabreinigung

Die R400M-TRI ist mit einer zeitgesteuerten automatischen elektrischen Filterabreinigung ausgestattet.

Dieses System unterstützt die Reinigung der Filterpatrone und reduziert Staubablagerungen auf der Filteroberfläche. Dadurch können die Filterleistung und der Luftdurchsatz besser erhalten und der manuelle Reinigungsaufwand reduziert werden.

Fernbedienung

Eine Fernbedienung gehört zur Ausstattung und ermöglicht das Ein- und Ausschalten der Absauganlage aus der Entfernung.

Diese Funktion ist besonders praktisch, wenn die Absauganlage entfernt von der verwendeten Holzbearbeitungsmaschine aufgestellt oder an ein Absaugnetz angeschlossen wird, das mehrere Maschinen versorgt.

Ø200-mm-Hauptanschluss mit Verteiler 3 x Ø100 mm

Die Absauganlage verfügt über einen Ø200-mm-Hauptabsauganschluss und lässt sich dadurch in ein entsprechend dimensioniertes Absaugsystem integrieren.

Zusätzlich wird ein Verteiler mit 3 Anschlüssen Ø100 mm mitgeliefert. Dieser ermöglicht eine flexible Anpassung an unterschiedliche Werkstattkonfigurationen oder mehrere Abzweigungen eines Absaugnetzes.

Lüfterrad Ø402 mm

Die Holzprofi Master R400M-TRI ist mit einem großen Lüfterrad mit Ø402 mm ausgestattet. In Verbindung mit dem 3-kW-Motor und der Konstruktion der Absauganlage ermöglicht es die erforderliche Luftleistung und den Unterdruck zur Absaugung von Spänen und Sägemehl an Holzbearbeitungsmaschinen.

3 kW / 4 PS Motor – 400 V Drehstrom

Die R400M-TRI wird von einem 3-kW-/4-PS-Motor angetrieben und arbeitet mit einer 400-V-/50-Hz-Drehstromversorgung.

Diese Drehstromausführung eignet sich besonders für professionelle Werkstätten mit entsprechendem Stromanschluss, die eine leistungsstarke Zyklon-Absauganlage mit hoher Kapazität benötigen.

Schalldruckpegel von 78 dB

Für die R400M-TRI wird ein Schalldruckpegel von 78 dB angegeben. Damit bietet die Anlage trotz ihrer hohen Absaugleistung und des großen Ø402-mm-Lüfterrads einen für diese Maschinenklasse kontrollierten Geräuschpegel.

Vorteile der Holzprofi Master R400M-TRI Zyklon-Absauganlage

• Doppelfiltration: Zyklon + HEPA-H13-Filterpatrone
• Angegebene Filterleistung von 99,97 % bei 0,3-Mikrometer-Partikeln
• Angegebene Filterleistung von 100 % bei Partikeln ab 0,5 Mikrometer
• Große Filterfläche von 4,32 m²
• Luftleistung von 2860 m³/h nach der neuen Messmethode
• 3700 m³/h nach der früheren Messmethode
• Unterdruck von 2800 Pa
• Großer 240-Liter-Sammelbehälter
• Zeitgesteuerte automatische elektrische Filterabreinigung
• Fernbedienung
• Füllstandswarnung für den Sammelbehälter
• Lüfterrad mit Ø402 mm
• Hauptabsauganschluss Ø200 mm
• Verteiler mit 3 x Ø100 mm im Lieferumfang
• Leistungsstarker 3-kW-/4-PS-Motor
• 400 V Drehstrom
• Schalldruckpegel 78 dB
• Für professionelle Holzwerkstätten geeignet

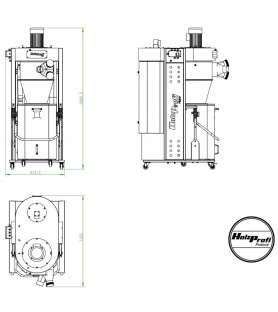

Technische Daten der Holzprofi Master R400M-TRI

Professionelle Drehstrom-Absauglösung für anspruchsvolle Holzwerkstätten

Die Holzprofi Master R400M-TRI zeichnet sich durch die Kombination aus Zyklonabscheidung und einer HEPA-H13-Filterpatrone aus. Dadurch können sowohl größere Holzspäne und Sägemehl als auch die verbleibenden feinen Staubpartikel aus dem Luftstrom abgeschieden werden.

Der 240-Liter-Sammelbehälter, die Luftleistung von 2860 m³/h, der Unterdruck von 2800 Pa und der Ø200-mm-Hauptanschluss machen die Anlage besonders interessant für Werkstätten mit Holzbearbeitungsmaschinen, die große Mengen an Spänen und Sägemehl erzeugen.

Die zeitgesteuerte automatische elektrische Filterabreinigung, die Fernbedienung und die Füllstandswarnung erhöhen zusätzlich den Bedienkomfort im täglichen Werkstattbetrieb. Mit ihrem 3-kW-/4-PS-Motor und der 400-V-Drehstromversorgung bietet die R400M-TRI eine leistungsstarke professionelle Zyklonabsaugung für anspruchsvolle Holzwerkstätten.
