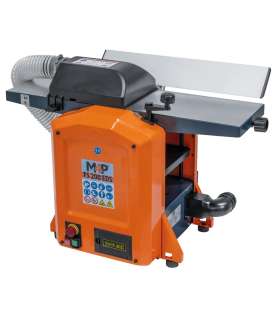

M4P FS200EDS Abricht-Dickenhobelmaschine 230V mit Spiralhobelwelle und integrierter Absaugung

Die M4P FS200EDS Abricht-Dickenhobelmaschine ist eine kompakte und vielseitige Holzbearbeitungsmaschine, die speziell für präzise Abricht- und Dickenhobelarbeiten in kleineren Werkstätten entwickelt wurde. Ausgestattet mit einer Spiralhobelwelle mit 18 Hartmetall-Wendeplatten, einem 230-V-Einphasenmotor und einer integrierten Späneabsaugung bietet sie eine praktische Lösung für die Bearbeitung von Massivholz bei geringem Platzbedarf.

Mit einer maximalen Abrichtbreite von 205 mm, einer Dickenhobelbreite von 200 mm und einer maximalen Durchlasshöhe von 210 mm eignet sich diese Maschine besonders für anspruchsvolle Heimwerker, ambitionierte Holzwerker und Handwerker, die eine kompakte und gut ausgestattete Hobelmaschine suchen.

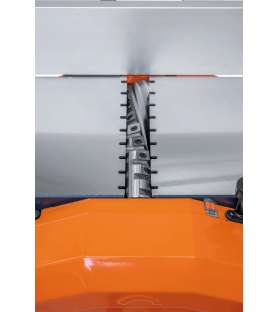

Spiralhobelwelle mit 18 Hartmetall-Wendeplatten für eine hervorragende Oberflächenqualität

Die M4P FS200EDS verfügt über eine Spiralhobelwelle mit 50 mm Durchmesser, die mit 18 Hartmetall-Wendeplatten ausgestattet ist.

Im Gegensatz zu herkömmlichen Hobelwellen mit durchgehenden Streifenhobelmessern sind die einzelnen Schneidplatten versetzt auf der Hobelwelle angeordnet. Dadurch wird das Holz schrittweise und gleichmäßig bearbeitet.

Diese Technologie bietet zahlreiche Vorteile:

• Reduzierte Geräuschentwicklung: Laut Hersteller kann die Geräuschbelastung gegenüber herkömmlichen Hobelmessersystemen um etwa 50 % reduziert werden.

• Verbesserte Oberflächenqualität: Die Hartmetall-Wendeplatten sorgen für einen gleichmäßigen Schnitt und verringern das Risiko von Faserausrissen.

• Längere Standzeit der Schneidwerkzeuge: Der Hersteller gibt eine bis zu 20-fach längere Nutzungsdauer gegenüber herkömmlichen Hobelmessern an.

• Einfachere Wartung: Die Wendeplatten verfügen über vier Schneidkanten und können bei Verschleiß gedreht werden.

• Wirtschaftlicher Austausch: Beschädigte Wendeplatten lassen sich einzeln ersetzen, ohne sämtliche Schneidwerkzeuge austauschen zu müssen.

Die Spiralhobelwelle arbeitet mit einer Drehzahl von 8500 U/min und ermöglicht eine gleichmäßige Bearbeitung der Holzoberflächen.

Zum Lieferumfang gehören außerdem 5 Ersatz-Hartmetall-Wendeplatten, die eine unkomplizierte Wartung der Hobelwelle ermöglichen.

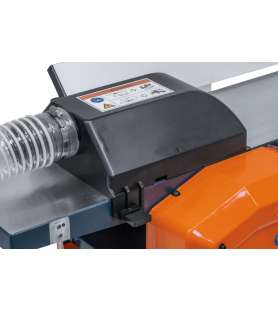

Integrierte Späneabsaugung für mehr Komfort in der Werkstatt

Ein besonderer Vorteil der M4P FS200EDS Abricht-Dickenhobelmaschine ist die integrierte Späneabsaugung, die den Betrieb ermöglicht, ohne zwingend eine separate Späneabsauganlage anschließen zu müssen.

Das Absaugsystem unterstützt die Aufnahme der beim Abrichten und Dickenhobeln entstehenden Holzspäne.

Die Maschine verfügt über einen Absauganschluss mit 60 mm Durchmesser und wird mit den erforderlichen Komponenten zur Spänesammlung geliefert:

• Integriertes Späneabsaugsystem zur Aufnahme der während der Bearbeitung entstehenden Holzspäne.

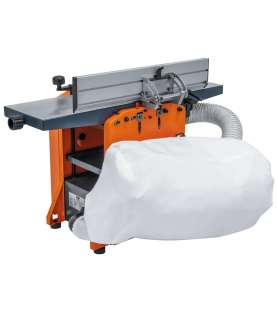

• Spänefangsack zum Sammeln der anfallenden Holzspäne.

• Absaughaube für den Dickenhobelbetrieb, die eine gezielte Späneaufnahme während des Dickenhobelns ermöglicht.

Diese Ausstattung ist besonders für kleinere Werkstätten interessant, in denen die Installation einer separaten Absauganlage mit zusätzlichem Platzbedarf verbunden wäre.

Die integrierte Absaugung trägt zu einem saubereren Arbeitsumfeld bei. Eine ausreichende Belüftung und geeignete Schutzmaßnahmen gegen feinen Holzstaub bleiben dennoch wichtig.

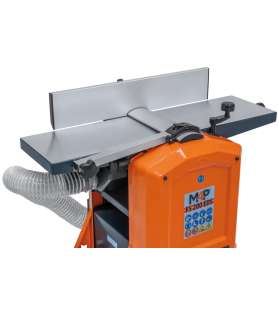

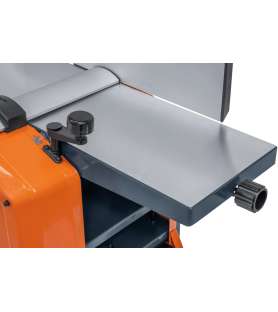

Präzise bearbeitete Aluminium-Abrichttische

Im Abrichtbetrieb verfügt die M4P FS200EDS über präzise bearbeitete Abrichttische aus Aluminium, die eine geeignete Auflagefläche zum Planhobeln und Fügen von Holzwerkstücken bieten.

Die Gesamtlänge der Abrichttische beträgt 740 mm, bei einer maximalen Abrichtbreite von 205 mm.

Diese Abmessungen ermöglichen die Bearbeitung unterschiedlicher Massivholzwerkstücke, insbesondere zum Abrichten von Flächen und zum Herstellen gerader Kanten.

Die maximale Spanabnahme beim Abrichten beträgt 2 mm. Dadurch lässt sich das Material schrittweise abtragen, um ebene und gleichmäßige Oberflächen zu erzielen.

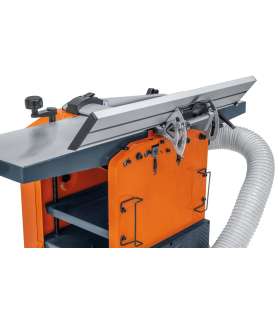

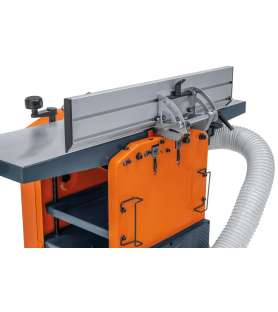

Der Abrichtanschlag mit den Abmessungen 540 × 105 mm ist von 90° bis 45° neigbar. Damit können sowohl rechtwinklige Kanten als auch schräge Werkstückkanten bearbeitet werden.

Für optimale Ergebnisse sollte die Spanabnahme stets an die Werkstückbreite und die Härte des Holzes angepasst werden.

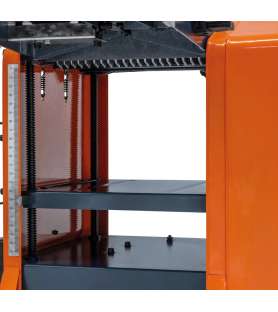

Kompakter Dickenhobel mit 210 mm maximaler Durchlasshöhe

Im Dickenhobelbetrieb ermöglicht die M4P FS200EDS Abricht-Dickenhobelmaschine, zuvor abgerichtete Holzwerkstücke auf die gewünschte Materialstärke zu hobeln.

Die Maschine bietet eine maximale Dickenhobelbreite von 200 mm und eine einstellbare Durchlasshöhe von 5 bis 210 mm.

Diese großzügige Durchlasshöhe ist für eine kompakte Hobelmaschine besonders interessant, da auch vergleichsweise starke Holzwerkstücke bearbeitet werden können.

Der Dickenhobeltisch hat eine Länge von 285 mm und dient als Auflage für die Werkstücke während des Hobelvorgangs.

Der automatische Werkstückvorschub arbeitet mit einer Vorschubgeschwindigkeit von 7 m/min und sorgt für eine gleichmäßige Bewegung des Holzes unter der Hobelwelle.

Die maximale Spanabnahme beim Dickenhobeln beträgt 2 mm. Sie sollte entsprechend der Werkstückbreite, der Holzart und der Motorbelastung angepasst werden.

Dank der Spiralhobelwelle mit Hartmetall-Wendeplatten lassen sich gleichmäßige Oberflächen erzielen, während das Risiko von Faserausrissen reduziert wird.

Leistungsstarker 230-V-Einphasenmotor für Hobbywerkstätten

Die M4P FS200EDS wird mit 230 V Wechselstrom betrieben und eignet sich daher für Werkstätten ohne Drehstromanschluss.

Der Motor verfügt über folgende technische Eigenschaften:

• Motorabgabeleistung im Dauerbetrieb S1: 1500 W.

• Motoraufnahmeleistung im Betrieb S6 40 %: 2100 W.

• Elektrischer Anschluss: 230 V, einphasig.

• Hobelwellendrehzahl: 8500 U/min.

Diese Motorisierung eignet sich für übliche Abricht- und Dickenhobelarbeiten, sofern die Leistungsgrenzen der Maschine eingehalten und die Spanabnahme an die jeweilige Holzart angepasst werden.

Damit lässt sich eine kleine Tischlerwerkstatt oder Hobbywerkstatt ausstatten, ohne dass ein industrieller Drehstromanschluss erforderlich ist.

Kompakte und leicht transportierbare Abricht-Dickenhobelmaschine

Mit ihren Abmessungen von 790 × 480 × 550 mm und einem Gewicht von etwa 28 kg eignet sich die M4P FS200EDS besonders für Werkstätten mit begrenztem Platzangebot.

Durch die kompakte Bauweise kann die Maschine auf einer stabilen Werkbank oder einem geeigneten Untergestell aufgestellt werden. Dabei muss ausreichend Platz für die Werkstückzufuhr und -abnahme vorhanden sein.

Das vergleichsweise geringe Gewicht erleichtert außerdem den Transport und die Aufbewahrung, wenn die Maschine nicht benötigt wird.

Damit ist die M4P FS200EDS eine interessante Lösung für Heimwerker, kleinere Tischlerwerkstätten und Handwerker, die gelegentlich eine transportable Hobelmaschine benötigen.

Technische Daten der M4P FS200EDS Abricht-Dickenhobelmaschine

Allgemeine technische Daten

• Hersteller: M4P

• Modell: FS200EDS

• Hersteller-Artikelnummer: 3001011

• EAN-Code: 9009468083892

• Netzanschluss: 230 V, einphasig

• Motorabgabeleistung S1: 1500 W

• Motoraufnahmeleistung S6 40 %: 2100 W

• Maschinenabmessungen (L × B × H): 790 × 480 × 550 mm

• Gewicht: ca. 28 kg

Technische Daten der Hobelwelle

• Hobelwellentyp: Spiralhobelwelle mit Hartmetall-Wendeplatten

• Anzahl der Wendeplatten: 18

• Hobelwellendurchmesser: 50 mm

• Hobelwellendrehzahl: 8500 U/min

• Hartmetall-Wendeplatten mit 4 Schneidkanten

Abrichtkapazität

• Maximale Abrichtbreite: 205 mm

• Gesamtlänge der Abrichttische: 740 mm

• Material der Abrichttische: Aluminium

• Maximale Spanabnahme: 2 mm

• Abmessungen des Abrichtanschlags: 540 × 105 mm

• Neigung des Abrichtanschlags: 90° bis 45°

Dickenhobelkapazität

• Maximale Dickenhobelbreite: 200 mm

• Durchlasshöhe: 5 bis 210 mm

• Länge des Dickenhobeltisches: 285 mm

• Maximale Spanabnahme: 2 mm

• Automatische Vorschubgeschwindigkeit: 7 m/min

Absaugsystem

• Integrierte Späneabsaugung: ja

• Spänefangsack: im Lieferumfang enthalten

• Absaughaube für den Dickenhobelbetrieb: im Lieferumfang enthalten

• Durchmesser des Absauganschlusses: 60 mm

Serienmäßiger Lieferumfang der M4P FS200EDS

Die M4P FS200EDS Abricht-Dickenhobelmaschine wird mit folgender Ausstattung geliefert:

• Spiralhobelwelle mit 18 Hartmetall-Wendeplatten, werkseitig in der Maschine montiert.

• 5 Ersatz-Hartmetall-Wendeplatten für die Wartung der Hobelwelle.

• Integriertes Späneabsaugsystem zur Aufnahme der beim Hobeln entstehenden Späne.

• Spänefangsack zum Sammeln der Holzspäne.

• Absaughaube für den Dickenhobelbetrieb zur gezielten Späneaufnahme.

• Schiebestock für die sichere Werkstückführung bei bestimmten Abrichtarbeiten.
