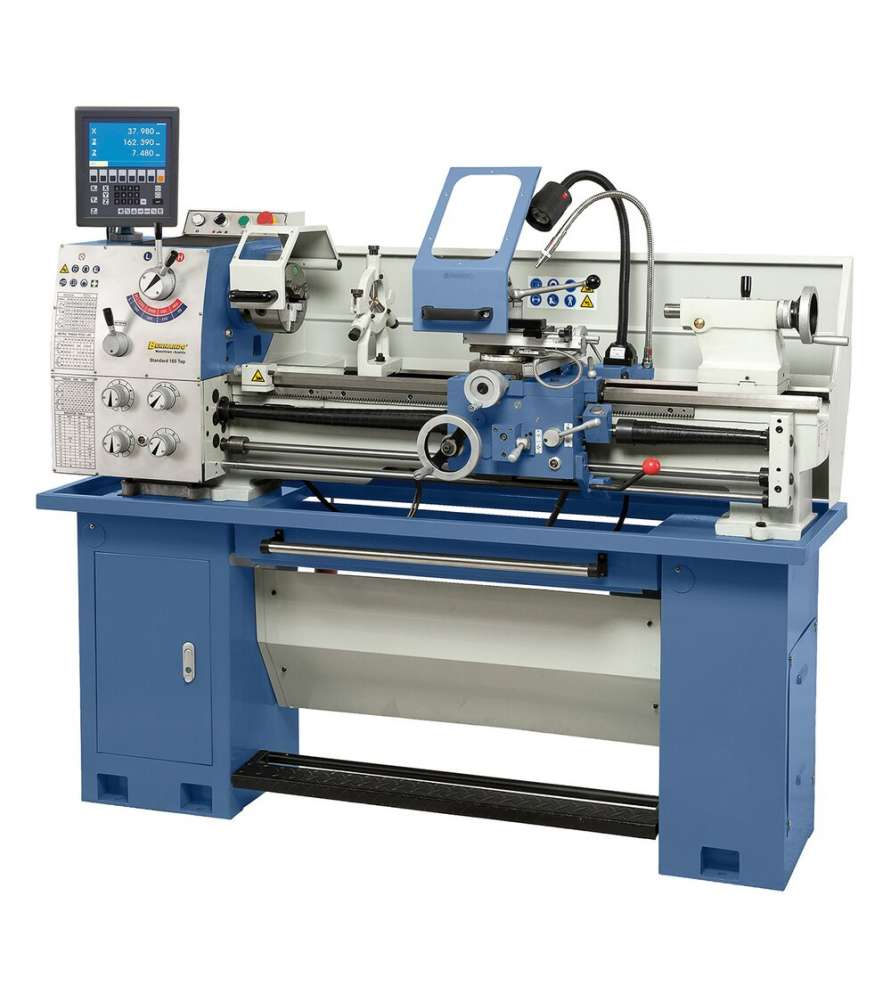

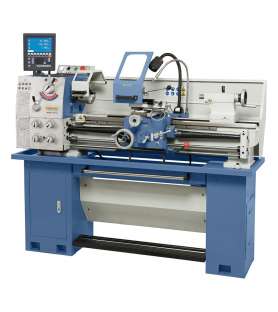

Leit- und Zugspindeldrehmaschine Bernardo Standard 165 Top inkl. 3-Achs-Digitalanzeige ES-12 V

6,745.00 € Bruttopreis

Inklusive 2,80 € für Ökosteuer

Artikel-Nr.: BSTANDARD165TOP

Die Leit- und Zugspindeldrehmaschine Bernardo Standard 165 Top überzeuget durch ihre stabile Konstruktion und einfache Handhabung. Schon die Grundausstattung beinhaltet alle wichtigen Zubehöre (3-Achs-Digitalanzeige, Lünetten, LED-Maschinenleuchte, Sicherheitseinrichtungen nach CE-Norm, …), wodurch diese Maschine universell einsetzbar ist. Zusätzlich verfügt dieses Modell über einen Schnellwechselhalter mit 4 Einsätzen.

Menge
Werksversand, Lieferzeit 7-10 Werktage

Vorteile der Leit- und Zugspindeldrehmaschine Bernardo Standard 165 Top inkl. 3-Achs-Digitalanzeige ES-12 V :

  • Komplettausstattung: 3-Achs-Digitalanzeige, LED-Maschinenleuchte, Untergestell, uvm.
  • Sehr handliche Maschine mit Leit- und Zugspindel zum Gewindeschneiden bzw. für den automatischen Vorschub
  • Herausnehmbare Brücke für die Bearbeitung von Werkstücken mit großem Durchmesser
  • Zur Minimierung von Schwingungseinfl üssen ist das massive Prismenbett zusätzlich mit Rippen versehen

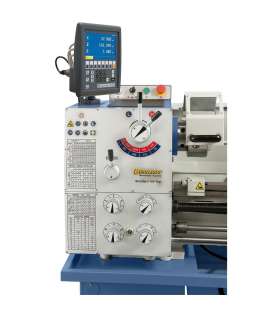

  • Die Drehzahl- und Vorschubeinstellung ist einfach aufgebaut, leichtgängig und präzise schaltbar
  • Stark verripptes Prismenbett mit induktiv gehärteter und geschliffener Bettführung
  • Hauptspindel gehärtet und geschliffen, im Ölbad laufend

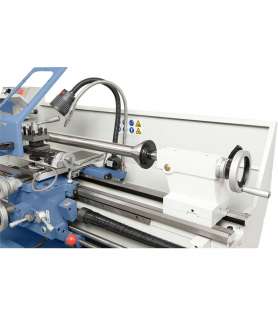

  • Verschiebbarer Reitstock zum Kegeldrehen, Handrad mit einstellbarer Feinskalierung (0,04 mm)

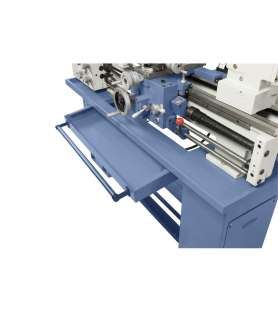

  • Platzsparende Aufstellmöglichkeit durch nach vorne ausziehbare Spänewanne

Die Leit- und Zugspindeldrehmaschine Bernardo Standard 165 Top inkl. 3-Achs-Digitalanzeige ES-12 V wird geliefert mit :

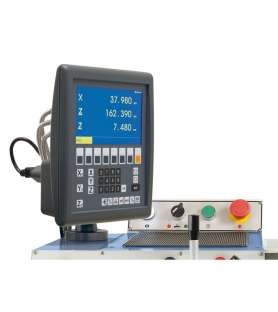

  • 3-Achs-Digitalanzeige ES-12 V mit LCD-Display
  • 3-Backenfutter DK11-160 mm / D4
  • Planscheibe 200 mm / D4, nach DIN 55029
  • Feststehende Lünette – Durchlass diam. max. 60 mm
  • Mitlaufende Lünette – Durchlass diam. max. 60 mm
  • Aufspannscheibe 250 mm

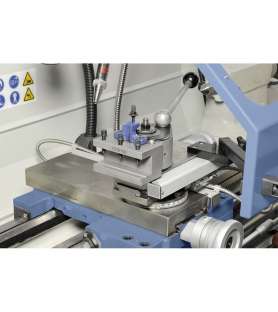

  • Schnellwechselstahlhalter System Multifix mit 4 Einsätzen

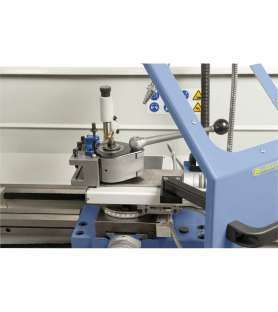

  • Schutzeinrichtung bei Stahlhalter
  • Rutschkupplung
  • Mikrometerlängsanschlag
  • Kühlmitteleinrichtung
  • Ausziehbare Spänewanne
  • Motor mit Magnetbremse nach CE-Norm
  • Fußpedal mit Bremsfunktion nach CE
  • Spritzwand
  • Gewindeuhr

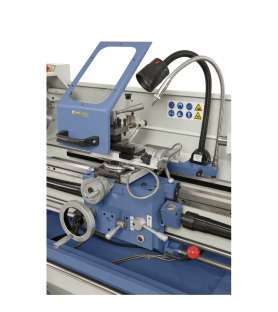

  • LED-Maschinenleuchte
  • Reduzierhülse

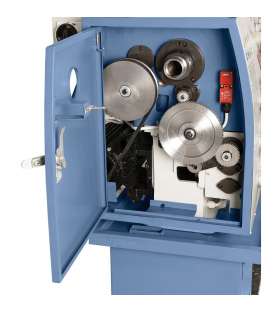

  • Wechselräder
  • 2 Zentrierspitzen
  • Untergestell
  • Bedienwerkzeug

Technische Daten der Leit- und Zugspindeldrehmaschine Bernardo Standard 165 Top inkl. 3-Achs-Digitalanzeige ES-12 V :

  • Spitzenweite : 1000 mm
  • Spitzenhöhe : 175 mm
  • Umlaufdurchmesser über Bett : 350 mm
  • Umlaufdurchmesser über Kröpfung* : 450 mm
  • Umlaufdurchmesser über Planschlitten : 190 mm
  • Bettbreite : 180 mm
  • Spindelbohrung : 40 mm
  • Spindelaufnahme : DIN 55029, D1-4
  • Drehzahlbereich : (8) 70 - 2000 U/min
  • Bereich Längsvorschübe : (40) 0,053 - 1,29 mm/U
  • Bereich Planvorschübe : (40) 0,013 - 0,31 mm/U
  • Metrische Gewinde : (32) 0,4 - 7 mm
  • Zollgewinde : (36) 4 - 60 Gg/1“
  • Pinolenweg : 110 mm
  • Pinolenaufnahme : MK 3
  • Motor-Abgabeleistung S1 100% : 1,5 kW (400 V)
  • Motor-Aufnahmeleistung S6 40% : 2,2 kW (400 V)
  • Maschinenabmessung (B x T x H) : 1730 x 700 x 1340 mm
  • Gewicht ca. : 515 kg
  • * Bettlänge herausnehmbar: 220 mm

WICHTIG FÜR DIE LIEFERUNG UND INBETRIEBNAHME VON XXL-MASCHINEN!

XXL-Maschinen werden ausschließlich per 38-Tonnen-LKW OHNE Heckklappe versandt. Der Lieferort muss so beschaffen sein, dass dieser LKW-Typ problemlos anfahren und manövrieren kann. Mit der Bestellung einer XXL-Maschine verpflichtet sich der Empfänger, am Liefertag über eine Hebebühne oder einen anderen Stapler zu verfügen, um die Maschine selbst vom LKW abladen zu können. Ungeeignete oder unzureichende Hebevorrichtungen, die zum Herunterfallen der Maschine führen, können nicht dem Spediteur oder dem Werk zugeschrieben werden.

Ist die Anfahrt mit diesem LKW-Typ nicht möglich, muss die Maschine im Depot des Spediteurs in der Nähe des Kunden verbleiben. Dieser kümmert sich dann um die Abholung (Anhänger, Transporter). Kann der Spediteur die Lieferung mit einem kleineren LKW anbieten, trägt der Kunde die Mehrkosten und muss diese vor der Lieferung bezahlen.

Inbetriebnahme: Im Preis nicht enthalten sind die Montage und die Elektroinstallation. Diese müssen von einem Fachmann durchgeführt werden, um Schäden an den Motoren und Stromkreisen der Maschine zu vermeiden, die nicht von der Garantie abgedeckt sind.
