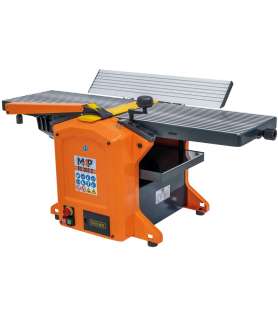

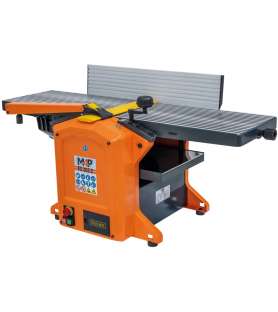

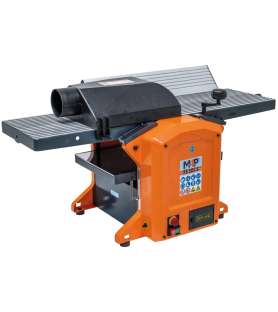

M4P FS305S Abricht- und Dickenhobelmaschine 230V mit Spiralhobelwelle und 28 Hartmetall-Wendeplatten – 305 mm Hobelbreite

Die M4P FS305S Abricht- und Dickenhobelmaschine 230V ist eine vielseitige Holzbearbeitungsmaschine, die für präzise Abricht- und Dickenhobelarbeiten an Massivholz entwickelt wurde.

Ausgestattet mit einer Spiralhobelwelle mit 28 Hartmetall-Wendeplatten, einem Einphasenmotor mit 1800 W Abgabeleistung und Abrichttischen mit einer Gesamtlänge von 1080 mm bietet sie eine interessante Kombination aus Präzision, Bedienkomfort und kompakter Bauweise.

Mit ihrer Arbeitsbreite von 305 mm ermöglicht diese kombinierte Hobelmaschine das Planhobeln von Holzflächen, das Abrichten von Kanten und das anschließende Hobeln der Werkstücke auf die gewünschte Materialstärke.

Die Durchlasshöhe von 5 bis 150 mm und der automatische Vorschub mit 7,5 m/min eignen sich für die Bearbeitung von Brettern, Leisten und verschiedenen Holzquerschnitten.

Dank des 230-V-Einphasenanschlusses kann die M4P FS305S auch in Werkstätten ohne Drehstromversorgung eingesetzt werden.

Spiralhobelwelle mit 28 Hartmetall-Wendeplatten für hervorragende Oberflächen

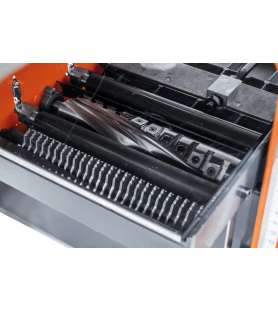

Die M4P FS305S verfügt über eine Spiralhobelwelle mit 50 mm Durchmesser, die mit 28 Hartmetall-Wendeplatten ausgestattet ist.

Im Gegensatz zu herkömmlichen Hobelwellen mit durchgehenden Streifenhobelmessern verwendet dieses System mehrere kleine Schneidplatten, die versetzt auf der Hobelwelle angeordnet sind.

Dadurch entsteht ein schrittweiser und gleichmäßiger Schnitt, der sich besonders für Abricht- und Dickenhobelarbeiten eignet.

Die wichtigsten Vorteile dieser Spiralhobelwelle sind:

• Reduzierte Geräuschentwicklung: Laut Hersteller kann das Spiralschneidsystem den Geräuschpegel gegenüber herkömmlichen Hobelwellen um etwa 50 % reduzieren.

• Hervorragende Oberflächenqualität: Die Hartmetall-Wendeplatten tragen dazu bei, Faserausrisse zu verringern und gleichmäßige Holzoberflächen zu erzielen.

• Längere Standzeit: Der Hersteller gibt eine bis zu 20-fach längere Nutzungsdauer gegenüber herkömmlichen Hobelmessern an, wobei die vier nutzbaren Schneidkanten jeder Wendeplatte berücksichtigt werden.

• Einfachere Wartung: Jede Wendeplatte besitzt vier Schneidkanten und kann bei Verschleiß gedreht werden.

• Einzelner Austausch: Beschädigte Wendeplatten lassen sich einzeln ersetzen, ohne sämtliche Schneidwerkzeuge austauschen zu müssen.

Die Spiralhobelwelle arbeitet mit einer Drehzahl von 9500 U/min und ermöglicht gleichmäßige Schnittergebnisse bei hoher Oberflächenqualität.

Zum Lieferumfang gehören außerdem 5 Ersatz-Hartmetall-Wendeplatten, die die Wartung der Hobelwelle erleichtern.

1080 mm lange Abrichttische für präzise Holzbearbeitung

Die M4P FS305S Abrichthobelmaschine verfügt über Abrichttische mit einer Gesamtlänge von 1080 mm, die eine gute Auflagefläche für unterschiedliche Massivholzwerkstücke bieten.

Die maximale Abrichtbreite beträgt 305 mm, sodass auch relativ breite Bretter bearbeitet werden können.

Die maximale Spanabnahme liegt bei 2 mm, wodurch Material kontrolliert abgetragen werden kann, um ebene und gleichmäßige Oberflächen herzustellen.

Die Tische sind so konstruiert, dass sie eine stabile Führung des Holzes während des Abrichtens ermöglichen.

Der Hersteller hebt außerdem die spezielle Gestaltung der Tischlippen auf beiden Seiten der Hobelwelle hervor, die zur Verringerung der Geräuschentwicklung beiträgt.

Diese Ausstattung ermöglicht verschiedene Arbeiten:

• Herstellen einer ebenen Bezugsfläche.

• Abrichten und Begradigen von Holzkanten.

• Vorbereiten von Brettern für das anschließende Dickenhobeln.

• Planhobeln von Massivholzwerkstücken.

• Vorbereiten von Holz für Tischlerverbindungen.

Für optimale Ergebnisse sollte die Spanabnahme an die Werkstückbreite und die Härte des Holzes angepasst werden.

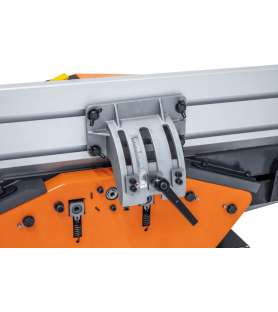

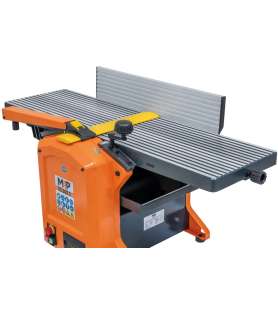

Schwenkbarer Abrichtanschlag von 90° bis 45°

Die M4P FS305S ist mit einem Abrichtanschlag mit den Abmessungen 640 × 125 mm ausgestattet, der von 90° bis 45° schwenkbar ist.

Der Anschlag dient zur Führung und Abstützung der Werkstücke beim Abrichten von Kanten und ermöglicht unterschiedliche Bearbeitungen.

In der 90°-Position lassen sich Kanten rechtwinklig zur bereits abgerichteten Bezugsfläche herstellen.

Durch die Verstellung auf 45° können außerdem schräge Kanten für bestimmte Holzverbindungen und andere Anwendungen vorbereitet werden.

Die stabile Konstruktion des Anschlags trägt zu präzisen und gleichmäßigen Arbeitsergebnissen bei.

Der verstellbare Anschlag ist ein wichtiger Vorteil für Anwender, die eine vielseitige Abricht- und Dickenhobelmaschine für unterschiedliche Tischlerarbeiten suchen.

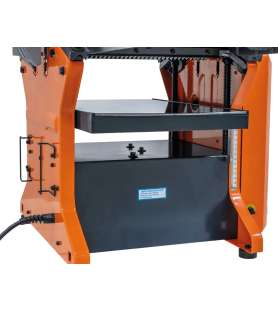

305 mm Dickenhobelbreite mit automatischem Vorschub

Im Dickenhobelbetrieb ermöglicht die M4P FS305S das präzise Kalibrieren der Werkstücke nach dem Abrichten.

Die Maschine bietet eine maximale Dickenhobelbreite von 305 mm und eine einstellbare Durchlasshöhe von 5 bis 150 mm.

Diese Arbeitskapazität eignet sich für die Bearbeitung unterschiedlicher Massivholzquerschnitte im Möbelbau, Innenausbau und bei allgemeinen Tischlerarbeiten.

Der Dickenhobeltisch hat eine Länge von 500 mm und bietet den Werkstücken während des Durchlaufs unter der Hobelwelle eine geeignete Auflage.

Die maximale Spanabnahme beträgt 2 mm.

Der Holzvorschub erfolgt automatisch mit einer Geschwindigkeit von 7,5 Metern pro Minute, wodurch ein gleichmäßiger Werkstücktransport während des Dickenhobelns gewährleistet wird.

Dieses System erleichtert das Kalibrieren des Holzes und trägt dazu bei, eine konstante Materialstärke zu erzielen.

Die Kombination aus automatischem Vorschub und Spiralhobelwelle mit Hartmetall-Wendeplatten unterstützt eine hochwertige Oberflächenbearbeitung.

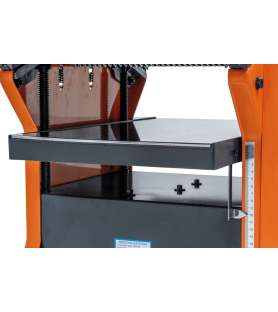

Vierfach geführter Dickenhobeltisch für verbesserte Präzision

Die M4P FS305S verfügt über einen an vier Punkten geführten Dickenhobeltisch, der für eine verbesserte Stabilität bei Höheneinstellungen und Hobelarbeiten ausgelegt ist.

Dieses Führungssystem trägt dazu bei, die Position des Tisches gleichmäßig zu halten und eine konstante Materialstärke der bearbeiteten Werkstücke zu erzielen.

Es ist besonders für Anwender interessant, die präzise Kalibrierarbeiten durchführen möchten.

Die Vierpunktführung bietet Vorteile bei verschiedenen Anwendungen:

• Herstellung von Massivholzplatten.

• Vorbereitung von Rahmenhölzern und Querstreben.

• Dickenhobeln von Brettern auf einheitliche Maße.

• Möbelbau.

• Vorbereitung von Holz für passgenaue Tischlerverbindungen.

Für optimale Ergebnisse sollten die Werkstücke vor dem Dickenhobeln ordnungsgemäß abgerichtet werden.

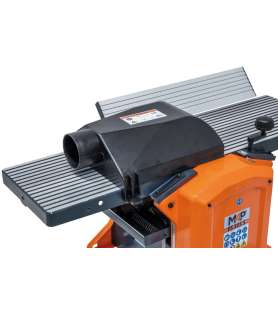

Kombinierte Absaughaube für Abricht- und Dickenhobelarbeiten

Die M4P FS305S Abricht- und Dickenhobelmaschine ist mit einer kombinierten Absaughaube ausgestattet, die sowohl beim Abrichten als auch beim Dickenhobeln verwendet werden kann.

Damit lässt sich die Maschine an eine externe Absauganlage anschließen, um die bei der Holzbearbeitung entstehenden Späne abzuführen.

Der Durchmesser des Absauganschlusses beträgt 100 mm, ein gängiges Maß für Späneabsauganlagen an Holzbearbeitungsmaschinen.

Der Anschluss einer geeigneten Absauganlage bietet mehrere Vorteile:

• Abtransport der Holzspäne beim Abrichten.

• Späneabsaugung während des Dickenhobelns.

• Verringerung von Späneansammlungen im Bereich der Hobelwelle.

• Saubereres Arbeitsumfeld.

• Verbesserter Bedienkomfort.

Die M4P FS305S besitzt keine integrierte motorisierte Absaugung. Für eine wirksame Späneabfuhr ist eine geeignete externe Späneabsauganlage erforderlich.

Zusätzlich sollten geeignete Schutzmaßnahmen gegen feinen Holzstaub vorgesehen werden.

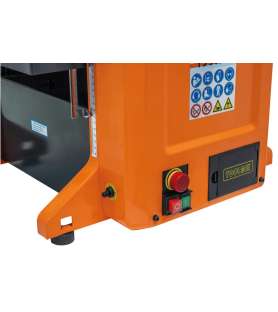

Leistungsstarker 230-V-Einphasenmotor für Tischlerarbeiten

Die M4P FS305S wird mit 230 V Wechselstrom betrieben und eignet sich daher für Werkstätten ohne Drehstromanschluss.

Der Motor besitzt folgende technische Eigenschaften:

• Motorabgabeleistung im Dauerbetrieb S1: 1800 W (2,4 PS).

• Motoraufnahmeleistung im Betrieb S6 40 %: 2500 W (3,4 PS).

• Elektrischer Anschluss: 230 V, einphasig.

• Hobelwellendrehzahl: 9500 U/min.

Diese Motorisierung bietet eine geeignete Leistung für übliche Abricht- und Dickenhobelarbeiten an Massivholz.

Bei besonders harten Holzarten oder breiten Werkstücken empfiehlt es sich, die Spanabnahme zu reduzieren, um eine übermäßige Belastung des Motors zu vermeiden.

Der Einphasenanschluss ist insbesondere für Heimwerkerwerkstätten und kleinere professionelle Werkstätten mit 230-V-Stromversorgung praktisch.

Kompakte Abricht- und Dickenhobelmaschine für die Werkstatt

Die M4P FS305S kombiniert eine Arbeitsbreite von 305 mm mit relativ kompakten Maschinenabmessungen.

Ihre Gesamtabmessungen betragen 1125 × 560 × 575 mm, bei einem Gewicht von etwa 41 kg.

Die Maschine kann auf einer geeigneten, stabilen und ausreichend tragfähigen Unterlage aufgestellt werden, die sowohl das Maschinengewicht als auch die während des Hobelns auftretenden Kräfte aufnehmen kann.

Diese Bauweise ermöglicht es, zwei wichtige Funktionen der Holzvorbereitung in einer einzigen Maschine zu vereinen.

Sie eignet sich besonders für:

• Kleine Tischlerwerkstätten.

• Hobby- und Heimwerkerwerkstätten.

• Anspruchsvolle Holzwerker.

• Handwerker, die eine kompakte Hobelmaschine suchen.

• Anwender, die Massivholz selbst abrichten und auf die gewünschte Stärke hobeln möchten.

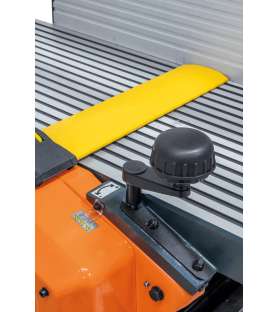

Die Maschine ist außerdem mit einem Hobelwellenschutz gemäß den CE-Sicherheitsanforderungen ausgestattet, der die Sicherheit beim Abrichten verbessert.

Vielseitige Maschine zum Abrichten und Kalibrieren von Massivholz

Dank ihrer Abricht- und Dickenhobelbreite von 305 mm, der Spiralhobelwelle mit 28 Hartmetall-Wendeplatten und des 230-V-Einphasenmotors eignet sich die M4P FS305S für zahlreiche Holzbearbeitungsarbeiten.

Sie kann unter anderem für folgende Anwendungen eingesetzt werden:

• Planhobeln von Massivholzbrettern.

• Abrichten von Kanten vor dem Verleimen oder Zusammenfügen.

• Dickenhobeln von Brettern und Leisten.

• Vorbereiten von Holz für den Möbelbau.

• Kalibrieren von Werkstücken für Tischlerverbindungen.

• Herstellen von Holzelementen für den Innenausbau.

• Bearbeiten von sägerauem Holz für unterschiedliche Projekte.

Die Kombination aus Abricht- und Dickenhobelfunktion ermöglicht es, Holz mit unebenen Oberflächen zunächst abzurichten und anschließend schrittweise auf die gewünschten Abmessungen zu hobeln.

Technische Daten der M4P FS305S Abricht- und Dickenhobelmaschine

Allgemeine technische Daten

• Hersteller: M4P

• Modell: FS305S

• Hersteller-Artikelnummer: 3001021

• EAN-Code: 9009468083939

• Maschinentyp: kombinierte Abricht- und Dickenhobelmaschine

• Netzanschluss: 230 V, einphasig

• Motorabgabeleistung S1: 1800 W (2,4 PS)

• Motoraufnahmeleistung S6 40 %: 2500 W (3,4 PS)

• Maschinenabmessungen (L × B × H): 1125 × 560 × 575 mm

• Gewicht: ca. 41 kg

Technische Daten der Hobelwelle

• Hobelwellentyp: Spiralhobelwelle mit Hartmetall-Wendeplatten

• Anzahl der Wendeplatten: 28

• Hobelwellendurchmesser: 50 mm

• Hobelwellendrehzahl: 9500 U/min

• Hartmetall-Wendeplatten mit 4 Schneidkanten

• Mitgelieferte Ersatz-Wendeplatten: 5

Abrichtkapazität

• Maximale Abrichtbreite: 305 mm

• Gesamtlänge der Abrichttische: 1080 mm

• Maximale Spanabnahme: 2 mm

• Abmessungen des Abrichtanschlags: 640 × 125 mm

• Schwenkbereich des Anschlags: 90° bis 45°

Dickenhobelkapazität

• Maximale Dickenhobelbreite: 305 mm

• Minimale Durchlasshöhe: 5 mm

• Maximale Durchlasshöhe: 150 mm

• Länge des Dickenhobeltisches: 500 mm

• Maximale Spanabnahme: 2 mm

• Automatische Vorschubgeschwindigkeit: 7,5 m/min

• Führung des Dickenhobeltisches: 4 Punkte

Absaugung und Sicherheit

• Durchmesser des Absauganschlusses: 100 mm

• Kombinierte Absaughaube: ja

• Externe Späneabsaugung: erforderlich

• Hobelwellenschutz gemäß CE-Anforderungen: ja

Serienmäßiger Lieferumfang der M4P FS305S

Die M4P FS305S Abricht- und Dickenhobelmaschine wird mit folgender Ausstattung geliefert:

• Spiralhobelwelle mit 28 Hartmetall-Wendeplatten, werkseitig in der Maschine montiert.

• 5 Ersatz-Hartmetall-Wendeplatten für eine unkomplizierte Wartung der Hobelwelle.

• Kombinierte Absaughaube, die sowohl beim Abrichten als auch beim Dickenhobeln verwendet werden kann.

• Schiebestock, mit dem bestimmte Werkstücke beim Abrichten geführt werden können, während die Hände auf sicherem Abstand zur Hobelwelle bleiben.

Die Maschine verfügt außerdem über einen schwenkbaren Abrichtanschlag, einen Hobelwellenschutz und einen an vier Punkten geführten Dickenhobeltisch.

Die wichtigsten Vorteile der M4P FS305S Abricht- und Dickenhobelmaschine

• Spiralhobelwelle mit 28 Hartmetall-Wendeplatten für hervorragende Oberflächen.

• 305 mm Abrichtbreite für unterschiedliche Massivholzwerkstücke.

• 305 mm Dickenhobelbreite zum Kalibrieren von Brettern und Leisten.

• 1080 mm lange Abrichttische für eine gute Werkstückauflage.

• Schwenkbarer Abrichtanschlag von 90° bis 45°.

• Durchlasshöhe von 5 bis 150 mm.

• Automatischer Vorschub mit 7,5 m/min.

• Vierfach geführter Dickenhobeltisch für verbesserte Stabilität.

• 230-V-Einphasenmotor für Werkstätten ohne Drehstromversorgung.

• Kombinierte Absaughaube mit Ø 100 mm Anschluss.

• 5 Ersatz-Hartmetall-Wendeplatten inklusive.

• Kompakte Bauweise, die zwei wichtige Funktionen der Holzvorbereitung vereint.

Warum die M4P FS305S Abricht- und Dickenhobelmaschine bei Probois Machinoutils kaufen?

Die M4P FS305S Abricht- und Dickenhobelmaschine 230V mit Spiralhobelwelle ist eine interessante Lösung für Holzwerker, die eine vielseitige und kompakte Maschine zum Vorbereiten und Kalibrieren von Massivholz suchen.

Die Spiralhobelwelle mit 28 Hartmetall-Wendeplatten, die Arbeitsbreite von 305 mm, die 1080 mm langen Abrichttische und der vierfach geführte Dickenhobeltisch bieten zahlreiche Vorteile für präzise Tischlerarbeiten.
