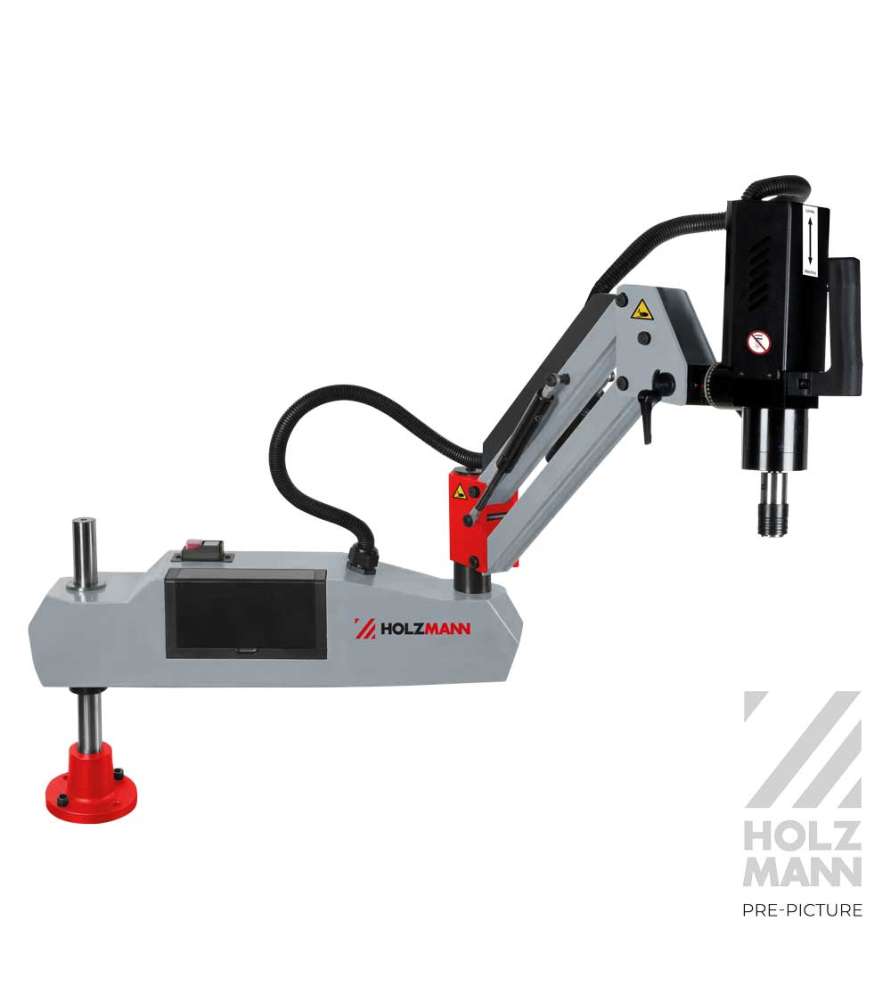

La Holzmann GSM16ECO_230V è una maschiatrice elettrica progettata per realizzare in modo efficiente e preciso filettature interne su pezzi metallici.
La capacità di maschiatura va da M3 a M16 nell'acciaio e fino a M20 nell'alluminio, coprendo numerose dimensioni comunemente utilizzate nella meccanica, nella carpenteria metallica, nella manutenzione e nell'assemblaggio.
Grazie al motore da 600 W, alla velocità regolabile da 0 a 312 giri/min, al braccio articolato e al controllo tramite touchscreen, la GSM16ECO permette di creare una postazione di maschiatura pratica e versatile.
Maschiatura da M3 a M16 nell'acciaio
La Holzmann GSM16ECO offre un'ampia capacità di maschiatura nell'acciaio:
da M3 a M16
Questa gamma comprende sia le piccole filettature utilizzate negli assemblaggi meccanici sia dimensioni maggiori comunemente impiegate nella lavorazione dei metalli e nelle operazioni di manutenzione.
La possibilità di partire da M3 rende la GSM16ECO particolarmente interessante per le officine che lavorano regolarmente con filettature di piccolo diametro.
Fino a M20 nell'alluminio
Durante la lavorazione dell'alluminio, la capacità aumenta fino a:
M3 – M20
Questa gamma permette di utilizzare la macchina su differenti materiali metallici adattando i parametri di lavoro al diametro del maschio e al materiale lavorato.
Motore da 600 W
La Holzmann GSM16ECO è equipaggiata con un motore S1 da 600 W.
L'alimentazione è:
230 V / 50 Hz
L'alimentazione monofase a 230 V facilita l'installazione della macchina in numerose officine senza richiedere necessariamente una presa trifase vicino alla postazione di lavoro.
Velocità regolabile da 0 a 312 giri/min
La velocità di rotazione è regolabile da:
0 a 312 giri/min
Questo permette di adattare la velocità al diametro della filettatura, al materiale e alle condizioni di lavorazione.
La velocità massima di 312 giri/min è particolarmente interessante per le filettature di piccolo diametro comprese nella capacità della GSM16ECO.
Controllo tramite touchscreen
La Holzmann GSM16ECO è dotata di touchscreen per configurare i principali parametri necessari alla maschiatura.
È possibile impostare, tra gli altri parametri, la dimensione della filettatura e la profondità di maschiatura.
Il controllo elettronico facilita la configurazione della macchina e permette di modificare rapidamente le impostazioni quando si cambia pezzo o diametro di filettatura.
L'interfaccia utente è disponibile in tedesco e inglese.
Modalità manuale e automatica
La GSM16ECO dispone di due modalità di funzionamento: manuale e automatica.
L'operatore può scegliere il sistema più adatto in funzione del pezzo e dell'operazione di maschiatura da eseguire.
Modalità manuale
In modalità manuale, la rotazione in avanti e quella inversa vengono controllate direttamente dall'operatore.
Questo permette di mantenere il controllo diretto sul processo di maschiatura ed è particolarmente utile per lavori specifici o occasionali.
Modalità automatica
In modalità automatica, l'inversione del senso di rotazione viene attivata automaticamente quando viene raggiunta la profondità di maschiatura impostata.
Questa funzione è particolarmente utile durante le lavorazioni ripetitive.
Quando devono essere realizzate numerose filettature identiche, la profondità programmabile e l'inversione automatica permettono di ottenere un ciclo di lavoro più regolare ed efficiente.
Braccio articolato con raggio di lavoro di 1030 mm
Il braccio articolato della Holzmann GSM16ECO offre un raggio di lavoro massimo di 1030 mm.
Questa ampia zona di lavoro permette di spostare la testa di maschiatura in differenti punti del pezzo senza dover riposizionare continuamente il pezzo stesso.
Si tratta di un vantaggio particolarmente importante durante la lavorazione di componenti grandi, pesanti o difficili da movimentare.
Regolazione in altezza fino a 400 mm
Il braccio articolato permette inoltre una regolazione in altezza fino a 400 mm.
La posizione della testa di maschiatura può quindi essere adattata a pezzi di diverse dimensioni e a differenti configurazioni di lavoro.
Combinata con il raggio di lavoro di 1030 mm, questa regolazione offre un'elevata libertà di posizionamento.
Testa di maschiatura orientabile a 90°
La testa di maschiatura della GSM16ECO può essere orientata di 90°.
Questa caratteristica aumenta ulteriormente la versatilità della macchina e permette di adattare la posizione della testa a differenti configurazioni di lavorazione.
Il braccio articolato e la testa orientabile offrono una libertà di movimento notevolmente superiore rispetto a una macchina con mandrino in posizione fissa.
Pinze con frizione di sicurezza
La Holzmann GSM16ECO viene fornita con un set di pinze dotate di frizione di sicurezza.
Questo sistema è specificamente progettato per le operazioni di maschiatura e permette di utilizzare maschi di differenti dimensioni in funzione della filettatura da realizzare.
Pinze incluse
La GSM16ECO viene fornita con pinze per le principali dimensioni comprese nella sua gamma di lavoro.
DIN 371:
DIN 376:
La dotazione permette quindi di disporre fin dall'inizio di un'ampia scelta di misure per le comuni operazioni di maschiatura.
Caratteristiche tecniche Holzmann GSM16ECO
| Caratteristiche |
Holzmann GSM16ECO_230V |
| Tipo |
Maschiatrice elettrica |
| Alimentazione |
230 V / 50 Hz |
| Potenza motore S1 |
600 W |
| Maschiatura acciaio |
M3–M16 |
| Maschiatura alluminio |
M3–M20 |
| Velocità |
0–312 giri/min |
| Controllo |
Touchscreen |
| Lingue interfaccia |
Tedesco / inglese |
| Modalità |
Manuale / automatica |
| Raggio di lavoro |
Max. 1030 mm |
| Regolazione altezza |
Fino a 400 mm |
| Testa di maschiatura |
Orientabile 90° |
| Dimensioni macchina |
1165 x 140 x 755 mm |
| Pressione acustica |
< 70 dB(A) |
| Peso netto |
27 kg |
| Peso lordo |
32 kg |
| Imballaggio |
800 x 600 x 200 mm |
| EAN |
9120132142131 |
Ideale per filettature piccole e medie
Grazie alla capacità di M3-M16 nell'acciaio, la GSM16ECO è particolarmente adatta alle officine che realizzano principalmente filettature interne di piccole e medie dimensioni.
La velocità massima di 312 giri/min è inoltre ben adattata a questo tipo di utilizzo.
Per applicazioni che richiedono filettature superiori a M16 nell'acciaio, la Holzmann GSM24ECO rappresenta il modello più potente della gamma.
Ideale per operazioni di maschiatura ripetitive
Uno dei principali vantaggi di una maschiatrice elettrica con braccio articolato è la maggiore efficienza durante i lavori ripetitivi.
Quando devono essere realizzate più filettature identiche, la profondità regolabile e l'inversione automatica contribuiscono a rendere il ciclo di lavoro più regolare.
Il braccio articolato facilita inoltre il passaggio tra diversi punti di maschiatura sullo stesso pezzo.
Pratica per pezzi grandi e pesanti
Con una macchina tradizionale a posizione fissa, generalmente è necessario spostare il pezzo rispetto al mandrino.
Il principio del braccio articolato della Holzmann GSM16ECO permette invece di portare la testa di maschiatura verso il punto da lavorare.
Grazie al raggio massimo di 1030 mm, la GSM16ECO è particolarmente pratica per pezzi metallici grandi, pesanti o ingombranti che risultano difficili da riposizionare ripetutamente.
Supporto Holzmann GSMMS disponibile come optional
Il supporto Holzmann GSMMS è disponibile come accessorio opzionale per la GSM16ECO.
Permette di creare una postazione di maschiatura indipendente e specificamente dedicata a questa lavorazione all'interno dell'officina.
Perché scegliere la Holzmann GSM16ECO?
La maschiatrice elettrica Holzmann GSM16ECO combina un'ampia gamma di filettature con la flessibilità di un braccio articolato.
Tra i suoi principali vantaggi troviamo la capacità da M3 a M16 nell'acciaio, fino a M20 nell'alluminio, il motore da 600 W, la velocità regolabile fino a 312 giri/min, il raggio di lavoro di 1030 mm e la testa orientabile a 90°.
Il touchscreen, la profondità di maschiatura regolabile, le modalità manuale e automatica e le pinze con frizione completano le caratteristiche di questa macchina pensata per rendere più efficienti i lavori di maschiatura.
Maschiatrice elettrica per officine professionali
La Holzmann GSM16ECO 230V è indicata per officine meccaniche, carpenterie metalliche, reparti di manutenzione e professionisti che realizzano regolarmente filettature interne.
Particolarmente adatta alle filettature di piccole e medie dimensioni, combina una capacità da M3 a M16 nell'acciaio con la flessibilità del braccio articolato e la praticità del controllo elettronico tramite touchscreen.
