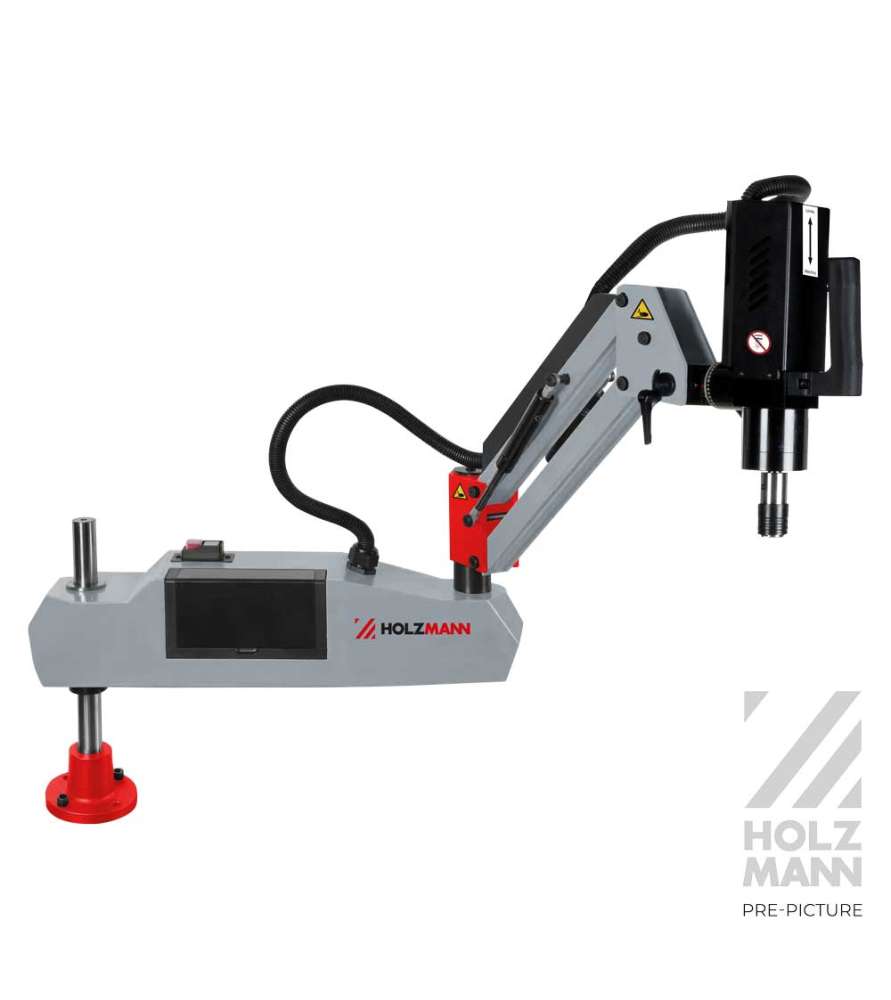

La Holzmann GSM24ECO_230V è una maschiatrice elettrica progettata per realizzare in modo efficiente e preciso filettature interne su pezzi metallici.
La macchina offre una capacità di maschiatura da M6 a M24 nell'acciaio e fino a M30 nell'alluminio.
Grazie al potente motore da 1200 W, alla velocità regolabile da 0 a 200 giri/min, al braccio articolato e al comando tramite touchscreen, la GSM24ECO costituisce una soluzione particolarmente interessante per officine meccaniche, manutenzione, carpenteria metallica e lavorazione dei metalli.
Maschiatura da M6 a M24 nell'acciaio
La Holzmann GSM24ECO offre un'ampia capacità di maschiatura nell'acciaio:
da M6 a M24
Questa gamma comprende numerose dimensioni di filettatura comunemente utilizzate nella costruzione meccanica, nell'assemblaggio di macchinari, nella carpenteria metallica e nelle operazioni di manutenzione.
La macchina può quindi essere utilizzata sia per lavori occasionali sia per operazioni di maschiatura ripetitive.
Fino a M30 nell'alluminio
Durante la lavorazione dell'alluminio, la capacità della GSM24ECO aumenta fino a:
M6 – M30
Questa maggiore capacità amplia le possibilità di utilizzo della macchina nelle officine che lavorano differenti materiali metallici.
Potente motore da 1200 W
La Holzmann GSM24ECO è equipaggiata con un motore S1 da 1200 W alimentato a 230 V / 50 Hz.
L'alimentazione monofase a 230 V facilita l'installazione della macchina in numerose officine, senza richiedere necessariamente una presa trifase in prossimità della postazione di lavoro.
La potenza del motore è adatta all'importante capacità di maschiatura della macchina, compresa la realizzazione di filettature fino a M24 nell'acciaio.
Velocità regolabile da 0 a 200 giri/min
La velocità di rotazione può essere regolata da:
0 a 200 giri/min
Questo permette di adattare la velocità di maschiatura al diametro del maschio, al materiale lavorato e alle condizioni di lavorazione.
La regolazione della velocità è particolarmente importante quando si passa da filettature di piccolo diametro a filettature più grandi nell'acciaio o nell'alluminio.
Comando tramite touchscreen
La Holzmann GSM24ECO è dotata di touchscreen per l'impostazione dei principali parametri di lavorazione.
È possibile regolare parametri come la dimensione della filettatura e la profondità di maschiatura.
Il comando digitale facilita la configurazione della macchina e permette di ottenere un processo di lavoro più controllato e regolare.
L'interfaccia utente è disponibile in tedesco e inglese.
Modalità manuale e automatica
La GSM24ECO dispone di due modalità di funzionamento: manuale e automatica.
L'operatore può quindi scegliere il metodo di lavoro più adatto in funzione del pezzo e dell'operazione da eseguire.
Modalità manuale
In modalità manuale, l'avanzamento e l'inversione vengono controllati direttamente dall'operatore.
Questa modalità consente di mantenere un controllo diretto sull'operazione di maschiatura ed è particolarmente utile per lavori specifici o occasionali.
Modalità automatica
In modalità automatica, l'inversione del senso di rotazione avviene automaticamente quando viene raggiunta la profondità di maschiatura programmata.
Questa funzione è particolarmente utile per i lavori ripetitivi.
Quando devono essere realizzate numerose filettature identiche, la profondità programmabile e l'inversione automatica permettono di ottenere un ciclo di lavoro più regolare.
Braccio articolato con raggio di lavoro di 1100 mm
Il braccio articolato della Holzmann GSM24ECO offre un raggio di lavoro massimo di 1100 mm.
Questa ampia zona di lavoro permette di posizionare la testa di maschiatura in differenti punti del pezzo senza dover spostare continuamente il componente.
Si tratta di un vantaggio particolarmente importante durante la lavorazione di pezzi pesanti, ingombranti o difficili da riposizionare.
Regolazione in altezza fino a 520 mm
Il braccio consente inoltre una regolazione in altezza fino a 520 mm.
La posizione della testa può quindi essere adattata a pezzi di differenti dimensioni e a diverse configurazioni di lavoro.
In combinazione con il raggio di 1100 mm, questa regolazione garantisce una notevole flessibilità durante le operazioni di maschiatura.
Testa di maschiatura orientabile a 90°
La testa di maschiatura può essere orientata di 90°.
Questa caratteristica aumenta ulteriormente le possibilità di posizionamento della macchina e permette di adattarla a differenti configurazioni di lavorazione.
Il braccio articolato e la testa orientabile offrono una libertà di movimento nettamente superiore rispetto a una maschiatrice con posizione fissa.
Pinze con frizione di sicurezza
La Holzmann GSM24ECO viene fornita con un set di pinze dotate di frizione di sicurezza.
Questo sistema è specificamente progettato per le operazioni di maschiatura e permette di utilizzare maschi di differenti dimensioni in funzione della filettatura da realizzare.
Pinze di maschiatura incluse
La GSM24ECO viene fornita con pinze che coprono numerose dimensioni di filettatura:
DIN 371:
DIN 376:
- M12
- M14
- M16
- M18
- M20
- M22
- M24
La dotazione permette quindi di disporre fin dall'inizio di un'ampia gamma di misure per le comuni operazioni di maschiatura.
Caratteristiche tecniche Holzmann GSM24ECO
| Caratteristiche |
Holzmann GSM24ECO_230V |
| Tipo |
Maschiatrice elettrica |
| Alimentazione |
230 V / 50 Hz |
| Potenza motore S1 |
1200 W |
| Maschiatura acciaio |
M6–M24 |
| Maschiatura alluminio |
M6–M30 |
| Velocità |
0–200 giri/min |
| Comando |
Touchscreen |
| Lingue interfaccia |
Tedesco / inglese |
| Modalità |
Manuale / automatica |
| Raggio di lavoro |
Max. 1100 mm |
| Regolazione altezza |
Fino a 520 mm |
| Testa di maschiatura |
Orientabile 90° |
| Dimensioni macchina |
1195 x 150 x 914 mm |
| Pressione acustica |
< 70 dB(A) |
| Peso netto |
44 kg |
| Peso lordo |
50 kg |
| Imballaggio |
870 x 730 x 230 mm |
| EAN |
9120132142148 |
Ideale per operazioni di maschiatura ripetitive
Uno dei principali vantaggi di una maschiatrice elettrica con braccio articolato è la possibilità di eseguire più facilmente lavorazioni ripetitive.
Quando diversi pezzi devono ricevere filettature identiche, la regolazione della profondità e l'inversione automatica permettono di ottenere un ciclo di lavoro più uniforme.
Il braccio articolato facilita inoltre il passaggio da un punto di maschiatura all'altro sullo stesso pezzo.
Particolarmente pratica per pezzi grandi e pesanti
Con una macchina tradizionale, generalmente è necessario posizionare il pezzo rispetto al mandrino.
Il principio del braccio articolato della Holzmann GSM24ECO permette invece di spostare la testa di maschiatura verso il punto da lavorare.
Grazie al raggio massimo di 1100 mm, la GSM24ECO è particolarmente interessante per pezzi metallici grandi, pesanti o ingombranti che risultano difficili da riposizionare ripetutamente.
Supporto GSMMS disponibile come optional
Per realizzare una postazione di maschiatura dedicata, il supporto Holzmann GSMMS è disponibile come accessorio opzionale.
Permette di installare la GSM24ECO su una struttura appositamente prevista e di creare una postazione di lavoro indipendente all'interno dell'officina.
Perché scegliere la Holzmann GSM24ECO?
La maschiatrice elettrica Holzmann GSM24ECO combina un'ampia capacità di filettatura con la flessibilità offerta dal suo braccio articolato.
La capacità da M6 a M24 nell'acciaio, fino a M30 nell'alluminio, il motore da 1200 W, la velocità regolabile fino a 200 giri/min e il raggio di lavoro di 1100 mm rendono questa macchina particolarmente versatile.
Il touchscreen, la regolazione della profondità, le modalità manuale e automatica, le pinze con frizione e la testa orientabile a 90° costituiscono ulteriori vantaggi per le officine che eseguono regolarmente lavori di maschiatura.
Maschiatrice elettrica per officine professionali
La Holzmann GSM24ECO 230V è indicata per officine meccaniche, carpenterie metalliche, reparti di manutenzione e professionisti che realizzano regolarmente filettature interne.
Grazie all'ampia capacità di maschiatura, al braccio articolato e al comando tramite touchscreen, rappresenta una soluzione performante per rendere più rapide e regolari le operazioni di maschiatura, soprattutto su pezzi voluminosi o durante lavorazioni ripetitive.
