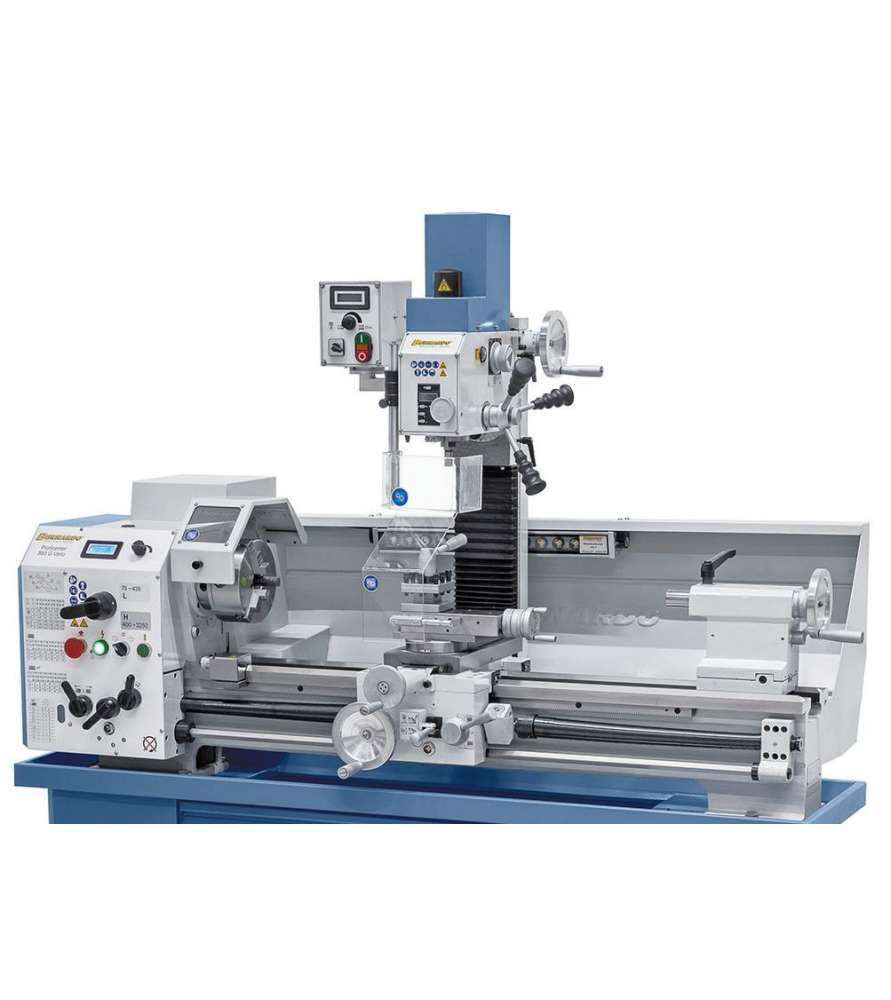

Descriptif général du tour à métaux et fraiseuse Bernardo Proficenter 700 Top avec affichage digital 2 axes :

• Idéale pour l'usinage de l'acier, des matériaux non ferreux et des plastiques
• De série avec variateur électronique de vitesse
• Grande précision de concentricité du nez de broche trempé (≤ 0,009 mm)
• Broche à roulements coniques réglables de qualité P5
• De série avec barre de chariotage pour l'avance longitudinale et transversale automatique
• Bâti solide avec glissière du banc trempée par induction et rectifiée
• Affichage digital de course de broche et de vitesse de rotation

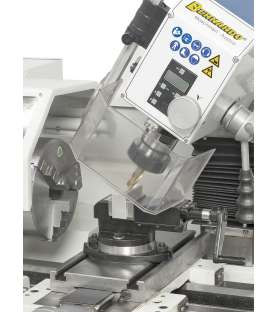

• Tête de fraisage orientable des deux côtés pour perçage d'angle, fraisage de chanfreins, etc.
• Descente et montée de broche par levier, ajustement de précision par manivelle
• Moteur à courant continu avec convertisseur de fréquence pour un meilleur rendement et un couple élevé

Caractéristiques techniques du tour à métaux et fraiseuse Bernardo Proficenter 700 Top avec affichage digital 2 axes :

Tour

• Entre pointes : 700 mm
• Hauteur de pointe : 150 mm
• Diamètre usinable au-dessus du banc : 300 mm
• Passage de broche : 38 mm
• Cône de broche : CM 5
• Plage de vitesses de rotation, variable : 70 - 380 / 380 - 2000 tr/min
• Avances longitudinales : (14) 0,07 - 0,65 mm/tr
• Avances transversales : (11) 0,03 - 0,12 mm/tr
• Filetages métriques : (18) 0,2 - 3,5 mm
• Filetages pouces : (21) 8 - 56 tpi

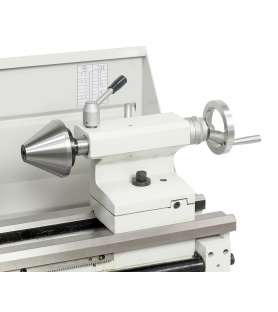

• Course du fourreau de contre-pointe : 85 mm
• Cône du fourreau de contre-pointe : CM 3
• Dimensions rainures T du chariot : 12 mm
• Puissance en continu S1 100 % : 0,85 kW / 230 V
• Puissance S6 40 % : 1,1 kW / 230 V

Fraiseuse

• Diamètre de perçage maxi : 20 mm
• Capacité de surfaçage maxi : 63 mm
• Capacité de fraisage maxi : 20 mm
• Col de cygne : 170 mm
• Vitesse de broche, variable : 50 - 2250 tr/min
• Cône de broche : CM 2
• Tête de fraisage orientable : -90° à +90°
• Réglage de hauteur tête de fraisage : 260 mm
• Puissance en continu S1 100 % : 0,60 kW / 230 V
• Puissance S6 40 % : 0,90 kW / 230 V
• Dimensions machine (L x P x H)*: 1380 x 640 x 1020 mm
• Poids total env. : 298 kg

* sans socle

Le tour à métaux et fraiseuse Bernardo Proficenter 700 Top avec affichage digital 2 axes est livré avec :

• Indicateur digital 2 axes i200 avec écran LCD

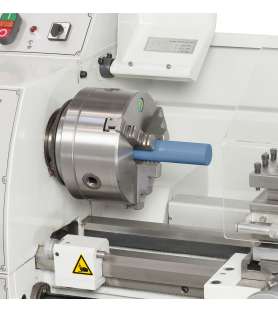

• Mandrin 3 mors DK11-160 mm

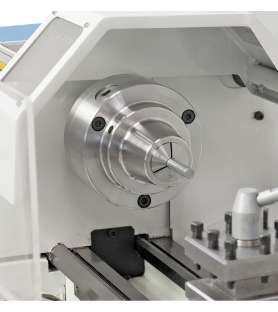

• Bride 160 mm
• Mandrin à clé 1 - 13 mm / B 16
• Arbre de montage du mandrin CM 2 / B 16
• Contre-pointes fixes
• Pignons interchangeables
• Tourelle 4 positions
• Limiteur de couple
• Guide longitudinal micrométrique
• Chariot transversal et supérieur
• Convertisseur de fréquence
• Tirant M 10
• Indicateur digital de profondeur
• Indicateur digital de vitesse
• Protection de mandrin
• Protecteur de vis-mère
• Carter arrière
• Outillage de service
