Una recomendación importante de Probois para muchas máquinas de carpintería, como esta máquina combinada :

Antes de poner en marcha la máquina, revise siempre el interior, asegúrese de que las correas estén correctamente instaladas, apriete los pernos, engrase las mesas, etc., ya que los diversos procedimientos de transporte provocan vibraciones.

Utilice siempre un cable alargador de 2,5 mm².

El cable alargador no debe superar los 10 metros y no debe estar enrollado.

Está PROHIBIDO el uso de carretes, regletas o enchufes múltiples.

Instale un medidor eléctrico con fusibles especiales para el arranque de la máquina de al menos 16 A.

Disponga de un medidor eléctrico compatible con conexiones de neutro y tierra.

Trabaje siempre con un colector de polvo para su salud y para mantener la garantía de la máquina.

Engrase siempre las mesas de hierro fundido con lubricante para madera.

Trabaje siempre con las protecciones de seguridad colocadas.

No trabaje con cuchillas desafiladas o romas; esto puede dañar el mecanismo, el avance de la cepilladora o romper la correa.

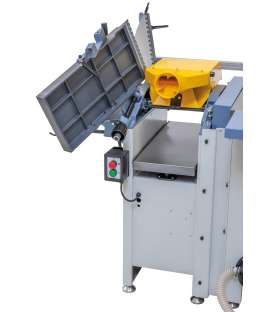

¿La máquina no arranca? La cubierta de expulsión de virutas probablemente esté instalada incorrectamente en el lado de la cepilladora/regruesadora; ¡es una característica de seguridad!

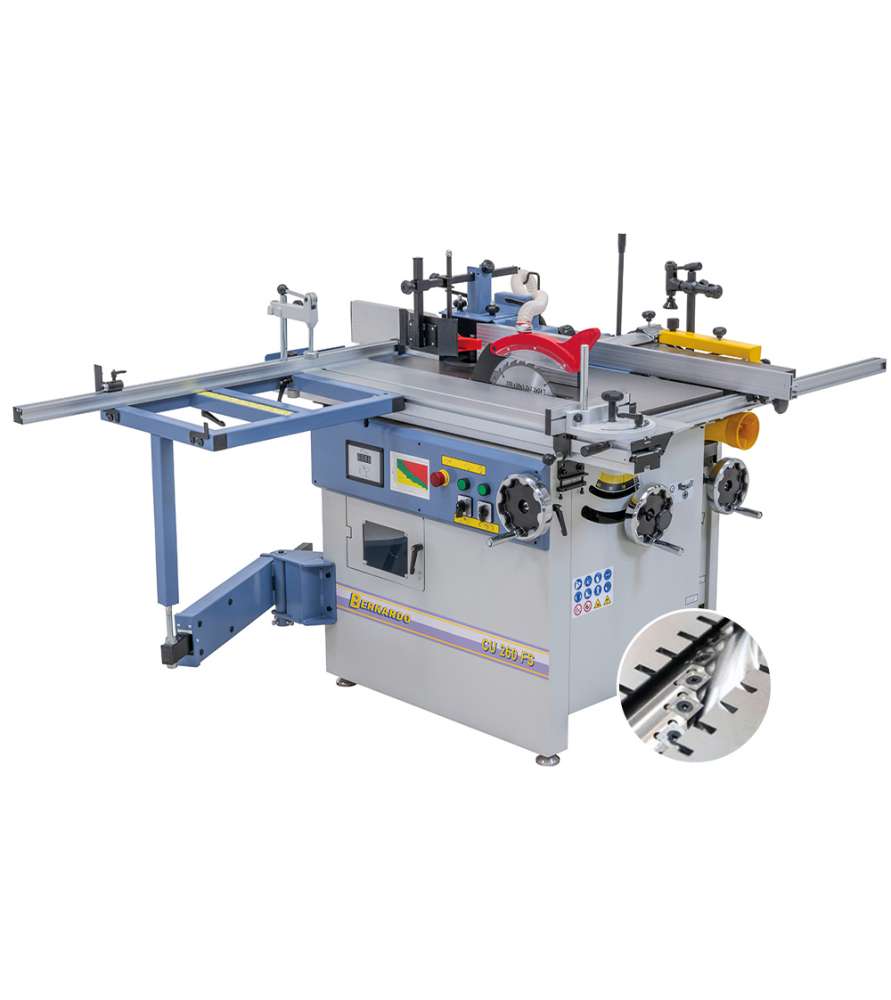

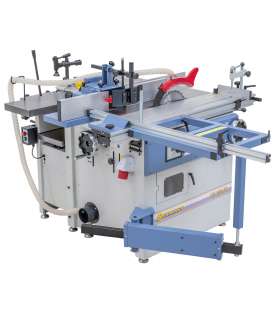

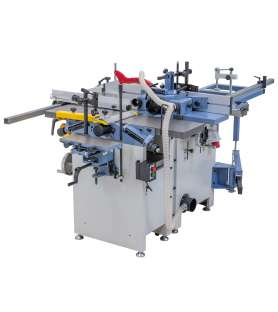

Ventajas de la máquina combinada para carpintería Bernardo CU260FS de 5 funciones con eje helicoidal - 400 V :

• Reducción de la contaminación acústica (aproximadamente un 50%) gracias al eje estándar de la cepilladora en espiral y hasta 20 veces más vida útil de corte (como resultado de planchas giratorias HM cuatro veces utilizables)
• La ventaja de las placas de torneado HM es que, si están dañadas, las cuchillas individuales pueden sustituirse o girarse
• Las cuchillas de carburo garantizan unos resultados de cepillado sin roturas y superficies óptimas para cada tipo de madera
• Disponible opcionalmente con un dispositivo de taladrado de orificios alargados (capacidad de taladrado de 16 mm)
• Lectura rápida y sencilla de la velocidad del husillo mediante pantalla digital
• Robusta cubierta de protección de la fresa con rieles de tope de aluminio perfectamente ajustables
• El cuerpo de la máquina consiste en una construcción de acero fundido libre de torsión

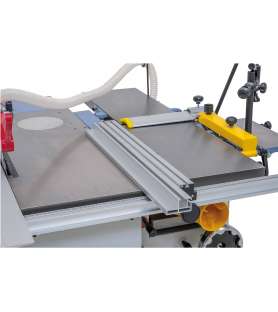

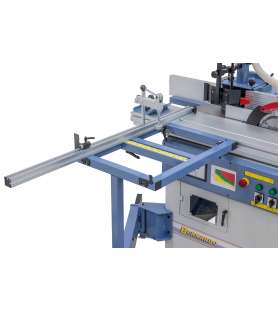

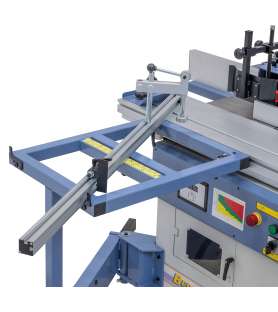

• Mesa de formato suave y precisa con guía prismática endurecida

La máquina combinada para carpintería Bernardo CU260FS de 5 funciones con eje helicoidal - 400 V incluye :

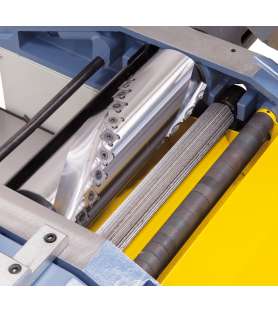

• Husillo helicoidal con 24 cuchillas de carburo. Insertos
• Hojas de repuesto TCT (5 unidades)
• Guía de cepillado
• Bloque calibrador
• Guía mezcladora
• Guía de moldeado
• Cubierta protectora con puerto de extracción de polvo
• Tubo de conexión con pieza en Y
• Guía de aluminio con tope
• Hoja de sierra 250 x 3,2 x 30 mm / 24 dientes
• Indicador digital de la velocidad del husillo de moldeado
• Varilla de empuje
• Herramientas

Especificaciones técnicas de la máquina combinada para carpintería Bernardo CU260FS de 5 funciones con eje helicoidal - 400 V :

Regruesadora

• Ancho de regrueso: 250 mm
• Longitud de la mesa: 1090 mm
• Altura de la mesa: 865 mm
• Velocidad del husillo de la regruesadora: 4000 rpm
• Insertos de carburo: 24 piezas
• Diámetro del husillo: 75 mm
• Guía: 720 x 130 mm
• Guía giratoria de cepilladora: de 90° a 45°
• Máx. Corte: 5 mm
• Potencia del motor S1 (100%): 2,0 kW (2,7 CV)
• Potencia absorbida por el motor S6 (40%): 2,8 kW (2,5 CV)

Cepilladora

• Longitud de la mesa: 600 mm
• Ancho de cepillado: 250 mm
• Espesor máximo: de 5 a 185 mm
• Retirada máxima de virutas: 1,8 mm
• Velocidad de avance: 8 m/min
• Diámetro del orificio de extracción de polvo: 100 mm

Máquina de mortaja (opcional)

• Dimensiones de la mesa de taladrado: 370 x 150 mm
• Mandril Westcott: 0-16 mm
• Profundidad máxima de taladrado: 90 mm
• Ancho de la hoja: 160 mm
• Ajuste de altura: 85 mm

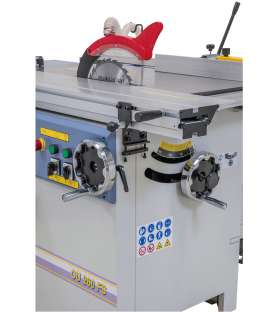

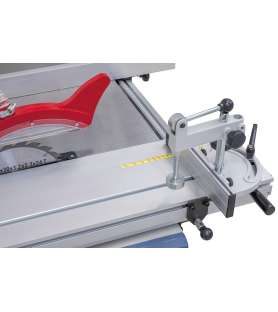

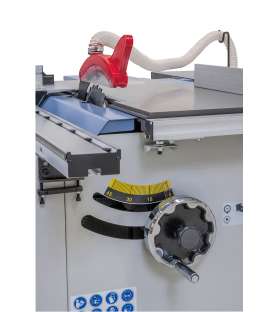

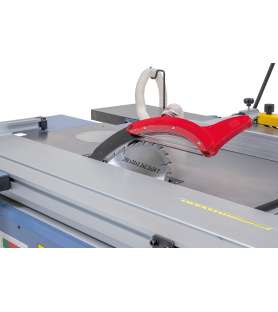

Sierra circular

• Dimensiones de la mesa: 900 x 345 mm
• Altura de la mesa: 865 mm
• Mesa voladiza: 600 x 460 mm
• Dimensiones de la mesa: 1600 x 240 mm
• Longitud de corte: 1600 mm
• Diámetro máximo de la hoja de sierra: 250 x 30 mm
• Máx. Altura de corte 90°/45°: 80/60 mm

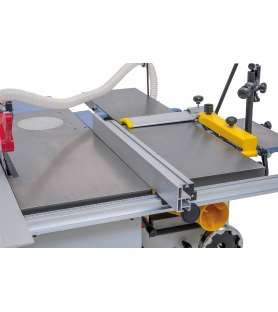

• Ancho de corte en la guía paralela: 910 mm
• Velocidad de la cuchilla principal: 4750 rpm
• Diámetro del orificio de extracción de polvo: 100 mm
• Potencia del motor S1 (100%): 2,2 kW (1,5 CV)
• Consumo de energía del motor S6 (40%): 3,0 kW (4,0 CV)

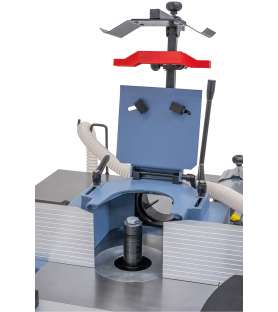

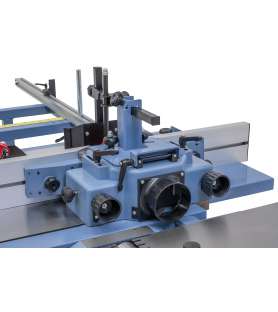

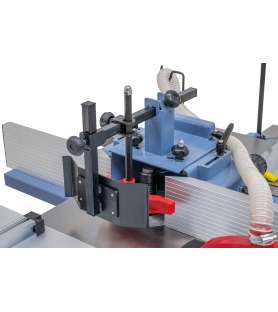

Tupí

• Diámetro del husillo: 30 mm
• Ajuste de altura: 110 mm
• Apertura de la mesa de fresado: 170 mm
• Longitud de sujeción: 90 mm
• Diámetro máximo de la herramienta:
• - Para perfilar: 150 mm
• - Para espigar: 150 mm
• Velocidad del husillo: 1400 / 4000 / 6000 / 8000 rpm
• Potencia de salida del motor (S1 100%): 1,5 kW (2,0 CV)
• Potencia de entrada del motor (S6 40%): 2,1 kW (2,8 CV)
• Voltaje: 400 V
• Dimensiones de la máquina (An x P x Al): 1600 x 2340 x 1150 mm
