Allgemeine Beschreibung des Bernardo AD310S Abrichthobels mit Schrägwelle:

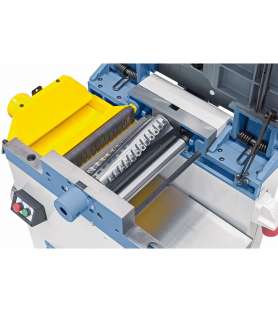

• Reduzierte Lärmbelastung (um ca. 50 %) durch serienmäßig schrägverzahnte Hobelwelle und bis zu 20-fach längere Messerstandzeiten (dank vierfach wiederverwendbarer Hartmetall-Wendeplatten)
• Vorteil Wendeschneidplatten aus Hartmetall: Im Schadensfall können die einzelnen Messer ausgetauscht oder gedreht werden

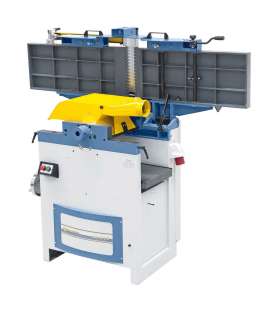

• An der Rückseite der Maschine können die Hobeltische heruntergeklappt werden, was einen platzsparenden Einbau ermöglicht
• Hartmetallmesser garantieren rissfreie Hobelergebnisse und hochwertige Oberflächen für alle Holzarten

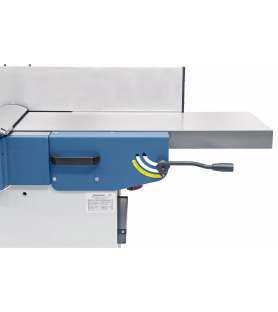

• Gleichzeitiges Anheben der Abrichttische für höchsten Bedienkomfort
• Der Tischvorschub kann zum Hobeln deaktiviert werden

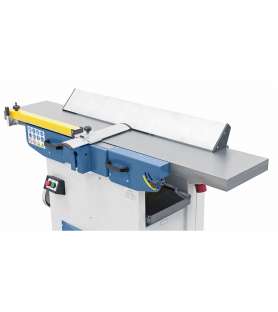

• Führung aus eloxiertem Aluminium, schwenkbar von 90° bis 45°
• Hobeltisch auf Mittelsäule und Auflage für präzises Hobeln
• Zahlreiche Schutzeinrichtungen: Ein-/Ausschalter mit Unterspannungsspule, CE-konformer Wellenschutz, Endschalter gegen unbeabsichtigtes Anlaufen

Technische Eigenschaften des Bernardo AD310S Abrichthobels mit spiralförmiger Welle:

Jointer

• Schnittbreite: 310 mm
• Tischlänge: 1610 mm
• Tischhöhe: 910 mm
• Wellendrehzahl: 4300 U/min
• Wendeschneidplatten aus Hartmetall: 52
• Wellendurchmesser: 95 mm
• Führung: 1110 x 150 mm
• Neigungsführung: 90° bis 45°
• Maximaler Abtrag pro Durchgang: 3 mm

Hobel

• Tischlänge: 750 mm
• Hobelbreite: 310 mm

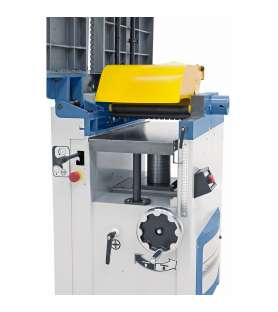

• Hobelhöhe, min/max: 5 - 225 mm
• Abtrag pro Durchgang max: 5 mm
• Vorschubgeschwindigkeit: 6m/min
• Ø Saugdüse: 100 mm
• Dauerleistung S1 100 %: 3,0 kW (2,7 PS)
• Leistung S6 40 %: 3,0 kW (3,8 PS)
• Spannung: 400 V
• Abmessungen (LxBxH): 1610 x 900 x 1150 mm
• Gewicht (ca.): 295 kg

Standard Ausrüstung

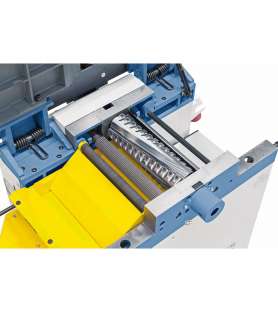

• Wendelmesser-Hobeldorn mit 52 Wendeschneidplatten aus Hartmetall
• Ersatz-Wendeschneidplatten aus Hartmetall (5 Stück)
• Druckknopf

Wichtige Probois-Empfehlung für viele Holzbearbeitungsmaschinen:

Überprüfen Sie vor dem Start immer das Innere Ihrer Maschine, prüfen Sie, ob die Riemen richtig montiert sind, ziehen Sie die Schrauben fest, schmieren Sie die Tische usw., da die verschiedenen Transporte Vibrationen verursachen.

Verwenden Sie immer ein 2,5² langes Verlängerungskabel

Das Verlängerungskabel darf 10 Meter nicht überschreiten und nicht aufgerollt werden

Die Verwendung von Trommeln, Triolen oder Multisteckern ist VERBOTEN

Stellen Sie einen Stromzähler mit speziellen Maschinenstartsicherungen von mindestens 16 A bereit

Haben Sie einen Standard-Stromzähler mit Nullleiter und Erde

Arbeiten Sie für Ihre Gesundheit und für die Garantie der Maschine immer mit einem Späneabsauger

Gusseisentische immer mit Holzgleiter einfetten

Arbeiten Sie immer mit angebrachten Schutzvorrichtungen

Arbeiten Sie nicht mit stumpfen oder stumpfen Klingen, dies kann den Mechanismus beschädigen, den Vorschub des Hobels, den Riemen reißen

Die Maschine startet nicht? Zweifellos ist das Späneauswurfgehäuse auf der Abrichthobelseite schlecht aufgestellt, es ist eine Sicherheit!
